Принцип действия магнитометра основан на ферроиндукционном преобразовании магнитной индукции в сигналы электрического напряжения.

Измерение производится независимо по трем ортогональным направлениям, для чего ТД содержит три независимых феррозондовых преобразователя. Каждый из этих трех преобразователей имеет катушки возбуждения (VOZBn), измерения (SIGNn), обратной связи (OCn) и смещения/компенсации (OKn). На вход катушки возбуждения подается эталонный сигнал на частоте 12.5 кГц. Измерительная катушка выдает индуцированный сигнал. Вторая гармоника (25 кГц) этого сигнала используется для формирования такого поля на катушке обратной связи, которое равно по величине внешнему полю. Значение сигнала обратной связи стабилизируется в течение 0.3 сек и после масштабирования позволяет вывести значение поля на дисплей УПИ.

Назначение катушки смещения/компенсации

- сдвинуть значение поля обратной связи в динамический диапазон

- сдвинуть поля обратной связи всех трех преобразователей таким образом, чтобы измеренный сигнал был примерно одинаковым. Это обеспечивает минимизацию переходных процессов при циклическом переключении измерительного тракта на следующий преобразователь.

В состав магнитометров входят:

• - блок первичных измерительных преобразователей МТП-01-БПИП - 1 шт. (далее -БПИП);

• - устройство представления информации МТП-01-УПИ - 1 шт. (далее - УПИ).

Магнитометры обеспечивают:

• -  измерение текущего значение магнитного поля в точке расположения трехкомпонентного датчика магнитного поля, в этот режим система попадает при включении:

• - измерение абсолютного значения магнитного поля в точке, где расположен датчик;

• - компенсацию фонового поля (при фиксированном положении датчика);

• - настройку компенсации фонового поля (при фиксированном положении датчика);

- вывод значений магнитного поля на дисплей устройства представления информации, четыре режима:

- одновременный вывод все трех компонент;

- независимый вывод каждой из трех компонент (X, Y, Z) по отдельности;

- коррекцию исходных данных, три режима:

- некорректированное значение поля;

- ортогонализацию;

- коррекцию взаимного влияния каналов;

- запись результатов измерений в энергонезависимую память (не более 20 измерений):

- хранение списка ранее измеренных значений магнитного поля;

- сохранение, извлечение для просмотра и удаление элементов списка;

- сохранение для дальнейшего использования настройки аппаратной компенсации фонового поля (при том же фиксированном положении датчика, что и в момент настройки компенсации фонового поля).

На лицевой поверхности магнитометров находятся:

- дисплей OLED для индицирования результатов измерений;

- клавиатура управления магнитометром;

На верхней торцовой стороне УПИ магнитометров расположен разъем USB-порта, через который выполняется зарядка встроенного аккумулятора, а также данные, записанные в память магнитометра, могут быть переданы в компьютер для дальнейшей обработки.

На нижней торцовой стороне УПИ магнитометров расположен разъем для кабеля соединения БПИП с УПИ.

Магнитометры обеспечивают визуальный контроль степени заряда аккумулятора графической шкалой на дисплее.

Магнитометры выполнены в виде портативного переносного устройства. Общий вид магнитометров приведен на рисунке 1. Места пломбировки от несанкционированного доступа, нанесения знака утверждения типа, заводского номера и знака поверки приведены на рисунках 2 и 3.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней стенке корпуса прибора.

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр наносится в центральной части задней стенки корпуса УПИ и на свободном от надписей пространстве одной из граней БПИП в виде наклейки.

Пломбирование от несанкционированного доступа осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки прибора.

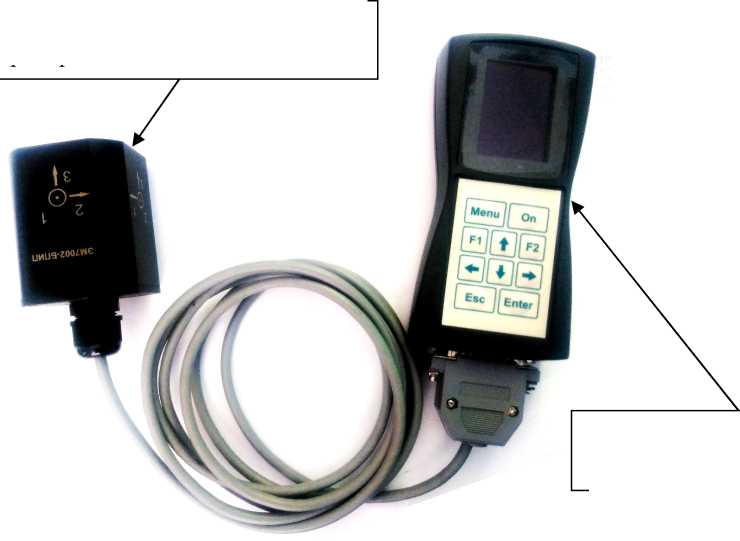

Блок первичных измерительных преобразователей МТП-01-БПИП

Устройство представления информации МТП-01-УПИ

Рисунок 1 - Общий вид магнитометров

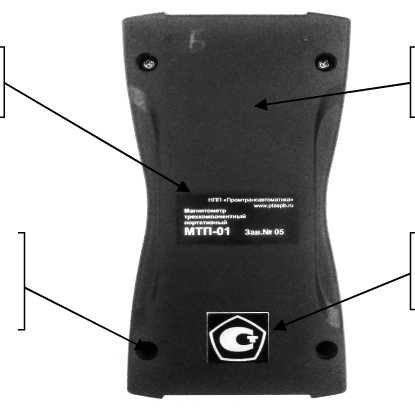

Место нанесения заводского номера

Место пломбировки от несанкционированного доступа

Место нанесения знака

Утверждения типа

Место нанесения знака поверки

Рисунок 2 - Общий вид задней стенки корпуса магнитометра с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера

Магнитометр трехкомпонентный портативный МТП-01 Зав.№ 01

Рисунок 3 - Наклейка с наименованием и заводским номером магнитометра

Таблица 4 -

Таблица 2 - Метрологические характеристики магнитометров

Таблица 3 - Основные технические характеристики магнитометров
