Номер по Госреестру СИ: 86613-22
86613-22 Расходомеры электромагнитные
(Promag)
Назначение средства измерений:
Расходомеры электромагнитные Promag (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9
Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору (контрольной сумме) невозможен.
Наименование ПО имеет структуру X.Y.Z, где:
Х - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование и номер версии ПО отображается на дисплее преобразователя в разделах меню System Information Device Device name (Система Информация Прибор Название прибора) и System Information Device Firmware version (Система Информация Прибор Версия прошивки).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Promag 10 |
Номер версии (идентификационный номер) ПО |
не ниже 01.yy.zz |
Цифровой идентификатор ПО |
не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение расходомеров защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе "Принцип действия и архитектура системы" руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным PromagПриказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 28723-1990 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;
Стандарт предприятия Endress+Hauser Flowtec AG на производство расходомеров электромагнитных Promag.
Правообладательфирма Endress+Hauser Flowtec AG, Швейцария
Адрес: Kaеgenstrasse 7, 4153 Reinach/BL, Switzerland
Тел./факс: +41 61 715-61-11/+41 61 711-09-89
E-mail: info@flowtec.endress.com
Изготовитель
фирма Endress+Hauser Flowtec AG, ШвейцарияАдрес: Kaеgenstrasse 7, 4153 Reinach/BL, Switzerland
Тел./факс: +41 61 715-61-11/+41 61 711-09-89
E-mail: info@flowtec.endress.com
Производственные площадки:
Endress+Hauser Flowtec AG, Швейцария.
Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland
Тел.: +41 61 715 61 11, факс: +41 61 711 09 89
Endress+Hauser Flowtec AG, Франция.
Адрес: 35, rue de l'Europe, 68700 Cernay, France.
Тел.: +41 61 715 61 11, факс: +41 61 715 66 99
Endress+Hauser Flowtec (China) Co. Ltd., Китай
Адрес 1: No. 465, Suhong Zhong Lu SIP, 215021 Suzhou, P.R. China
Тел.: +86 512 625 80208, факс: +86 512 625 81061
Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China
Тел.: +86 512 625 80911
Endress+Hauser Flowtec (India) Pvt. Ltd., Индия
Адрес: M 171-176, MIDC Waluj, Aurangabad - 431136, Maharashtra, India
Тел.: +91 240 256 3600, факс: +91 240 255 5179
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная, 46
Тел./факс: (495)437-55-77 / 437-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
фирма Endress+Hauser Flowtec AG, ШвейцарияАдрес: Kaеgenstrasse 7, 4153 Reinach/BL, Switzerland
Тел./факс: +41 61 715-61-11/+41 61 711-09-89
E-mail: info@flowtec.endress.com
Принцип измерения расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. Электронный преобразователь значение наведенной ЭДС преобразует в электрический аналоговый/цифровой сигнал, отображаемый на ЖК-дисплее самого прибора или передаваемый на персональный компьютер, контроллер.
К расходомерам данного типа относятся расходомеры электромагнитные моделей Promag P10, Promag W10, Promag D10, Promag H10. Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag P, W, D или H (отличающихся конструкцией и материалами) и электронного преобразователя (ЭП) Promag 10, смонтированных компактно или раздельно в герметичных корпусах. Передача сигнала от первичного преобразователя к ЭП осуществляется в аналоговом или цифровом виде в зависимости от исполнения. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.
Расходомер является программируемым средством измерений и осуществляет функции:
-
- измерений объема, объёмного расхода измеряемой среды;
-
- индикации результатов измерений в различных единицах расхода, объема.
-
- передачи измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации;
-
- самодиагностики и индикации неисправностей, предупреждений в виде кода ошибок, классифицированных по NAMUR NE 107;
-
- перенастройки диапазонов измерений;
-
- самоочистки электродов с возможностью настройки периодичности;
-
- автоматического сохранения информации о датчике, последних ошибках и настройках ИП в энергонезависимую память HistoROM DAT, встроенную в корпусе ЭП;
-
- контроля заполненности трубопровода.
Расходомеры могут иметь искрозащищенное и/или взрывозащищенное исполнение, гигиеническое исполнение со специальными присоединениями.
В расходомерах реализована технология Heartbeat Technology™, позволяющая осуществлять имитационную поверку путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.
Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, DeviceCare, SIMATIC PDM, AMS Device Manager, PACTware и другие. Настройка и диагностика расходомеров может осуществляться по беспроводному интерфейсу Bluetooth при помощи смартфона или планшетного компьютера с установленным программным обеспечением SmartBlue.
Для применения расходомера в учетно-расчетных операциях может быть предусмотрено конструктивное исполнение с возможностью пломбирования корпуса электронного преобразователя. Также пломбирование может осуществляться с помощью пломбировочной наклейки. Схемы пломбирования корпуса измерительного преобразователя приведены на рисунке 3.
Идентификационные данные расходомера (серийный номер, модель, адрес и дата производства и т.д.) наносятся на маркировочную табличку в буквенно-цифровом формате методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки (рисунок 4).
Конструкцией расходомеров не предусмотрено нанесение знака поверки.
Внешний вид расходомеров приведен на рисунках 1 и 2.
Promag H10
Promag P10
Promag W10
Promag D10

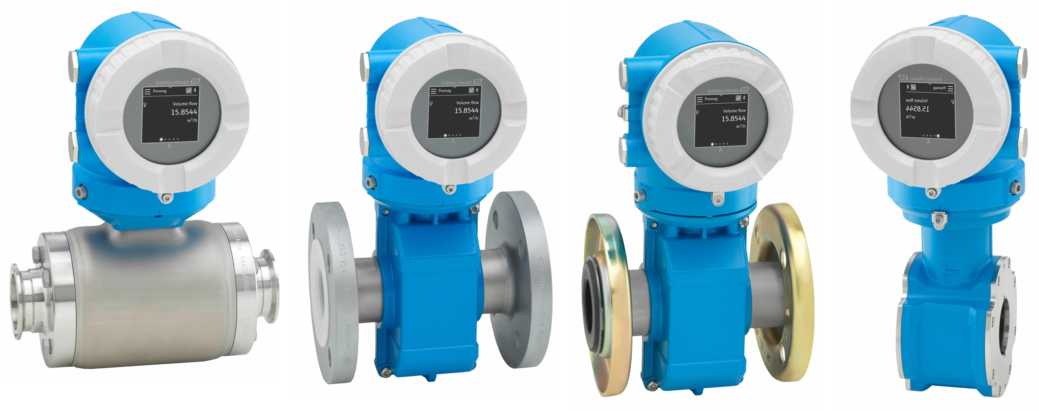

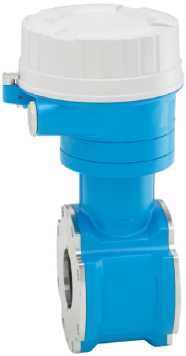

Рисунок 1 - Внешний вид расходомеров Promag в компактном исполнении.
Promag H
Promag P
Promag W
Promag D
б)

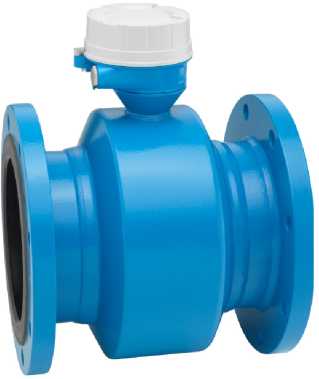

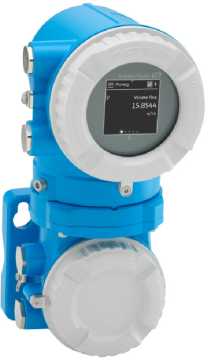

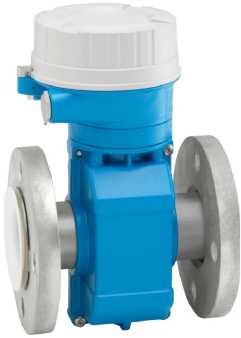

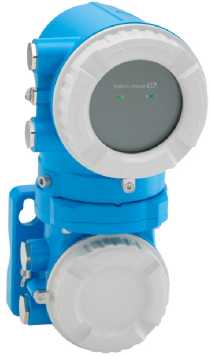

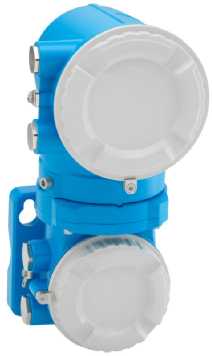

Рисунок 2 - Внешний вид расходомеров Promag в раздельном исполнении: а) электронный преобразователь; б) первичный преобразователь.

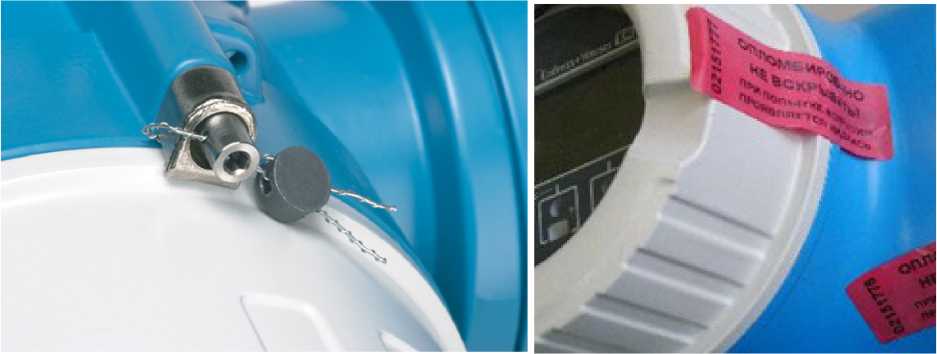

Рисунок 3 - Пломбирование корпуса измерительного преобразователя.
Promag H10
romag P10
l./ew
Promag W10
W10
Promag D10
Места нанесения заводского номера и знака утверждения

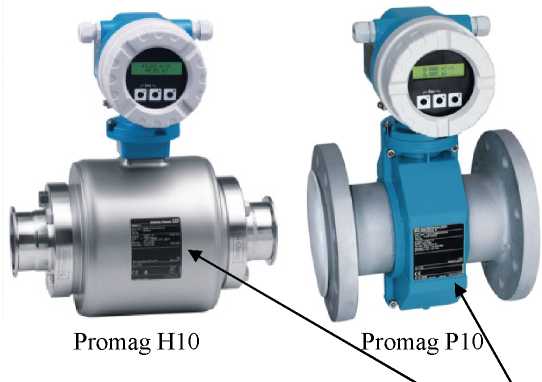

Рисунок 4 - Места нанесения заводского номера и знака утверждения типа.
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Расходомер в составе:
|
Promag H/P/W/D Promag 10 |
1 шт. |
В соответствии с заказом |
Принадлежности:
|
FXA195-* HMX50 5XBBXX-* DK5GD-* DK5HR-* DK5GC-* 71502730 DK5013-* |
1 шт. |
В соответствии с заказом |
Руководство по эксплуатации |
1 экз. |
Для соответствующего исполнения расходомера | |
Паспорт |
1 экз. |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Тип первичного преобразователя |
P |
W |
D |
H |
Диаметр условного прохода, мм |
от 15 |
от 25 |
от 25 до 100 |
от 2 до 150 |
до 600 |
до 1600 | |||
Диапазон измерений объемного рас- |
от 0,0064 |
от 0,0163 |
от 0,0163 |
от 0,001 |
хода жидкости, м3/ч |
до 9600 |
до 70000 |
до 282 |
до 600 |
Диапазон скорости потока, м/с |
от 0,01 до 10 |
от 0,07 до 10 | ||
Пределы допускаемой относительной | ||||
погрешности измерений объемного |
±0,5±0,1/v, где v - скорость потока (м/с) | |||
расхода и объема, % | ||||
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при имитационной | ||||
поверке, % |
±1±0,1/v | |||
Пределы допускаемой абсолютной погрешности на выходах: | ||||
- токовый, мкА |
±5 | |||
- импульсный/частотный |
±100 |
ppm |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Тип первичного преобразователя |
P |
W |
D |
H |
Параметры электрического питания:
|
(от 100 до 240);lg 50/60, ±5 Гц 24 В (от -20 до +30 %) 10 | |||
Выходные сигналы:
|
от 4 до 20 от 0 до 10000 от 0 до 12500 30 HART, Modbus RS485 | |||
Масса, кг, не более |
409 |
1845 |
10,8 |
20,2 |
Габаритные размеры средства измерений, мм, не более
|
1143 821 780 |
1995 1817 2080 |
400 180 200 |
420 234 390 |
Условия эксплуатации:
|
от -40 до +60 |
от -40 до +60 (ЭП) от -20 до +60 (датчик) |
от -40 до +60 | |
от -40 до +150 |
от -40 до +80 |
от 0 до +60 |
от -20 до +50 | |
от 0 до 5 |
от 0 до 1,6 |
от 0 до 4 | ||
Температура транспортировки и хранения, °С |
от -40 до +60 | |||
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66/67 IP68 (опция) |
IP66/67 |
Наименование характеристики |
Значение | |||
Тип первичного преобразователя |
P |
W |
D |
H |
Маркировка взрывозащиты (опционально): 1) Преобразователь: |
1Ex db eb ib [ib] IIB T4...T1 Gb X Ex tb [ib] IIIC T**°C Db X | |||
Датчик: |
1Ex eb ib IIB T4...T1 Gb X Ex tb IIIC T**°C Db X | |||
2) Преобразователь: |
1Ex db eb ib IIB T4...T1 Gb X Ex tb IIIC T**°C Db X | |||
Датчик: |
1Ex eb ib IIB T4.T1 Gb X Ex tb IIIC T**°C Db X | |||
3) Преобразователь: |
1Ex db ib [ib] IIB T4...T1 Gb X Ex tb [ib] IIIC T**°C Db X | |||
Датчик: |
1Ex eb ib IIB T4.T1 Gb X Ex tb IIIC T**°C Db X | |||
4) Преобразователь: |
1Ex db ib IIB T4...T1 Gb X Ex tb IIIC T**°C Db X | |||
Датчик: |
1Ex eb ib IIB T4.T1 Gb X Ex tb IIIC T**°C Db X | |||
5) Преобразователь: |
2Ex ec ic [ic] IIB T4...T1 Gc X | |||
Датчик: |
2Ex ec ic IIB T4...T1 Gc X | |||
6) Преобразователь: |
2Ex ec ic IIB T4...T1 Gc X | |||
Датчик: |
2Ex ec ic IIB T4...T1 Gc X | |||
7) Преобразователь: |
2Ex ec ic [ic] IIB T4 Gc X | |||
Датчик: |
2Ex ec ic IIB T4...T1 Gc X | |||
Средний срок службы, |
25 | |||
лет |
