Номер по Госреестру СИ: 86565-22
86565-22 Датчики давления
(QBE)
Назначение средства измерений:
Датчики давления QBE (далее по тексту - датчики) предназначены для непрерывных измерений избыточного давления и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы постоянного тока, установленные на Амурском газоперерабатывающем заводе.
Внешний вид.
Датчики давления
Рисунок № 1
Общие сведения
Дата публикации - 30.08.2022
Срок свидетельства -
Номер записи - 188562
ID в реестре СИ - 1401703
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
QBE,
Производитель
Изготовитель - Siemens Switzerland Ltd.
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№2141 от 2022.08.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики давления (QBE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
86565-22 Датчики давления (QBE) Siemens Switzerland Ltd. (ШВЕЙЦАРИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86580-22 |
Датчики температуры, QAZ Siemens Switzerland Ltd. (ШВЕЙЦАРИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86565-22 |
Датчики давления, QBE Siemens Switzerland Ltd. (ШВЕЙЦАРИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
указаны в пункте 2.1.2 раздела 2.1 «Описание средства измерений», приведенного в формуляре
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».
ПравообладательSiemens Switzerland Ltd., Швейцария
Адрес: Switzerland, Gubelstrasse 22, CH6300, Zug
Телефон: +41 (41) 724-33-68
Web-сайт: www.siemens.ch
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
Телефон: +7 (495) 481-33-80 E-mail: info@prommashtest.ru
Правообладатель
Siemens Switzerland Ltd., ШвейцарияАдрес: Switzerland, Gubelstrasse 22, CH6300, Zug
Телефон: +41 (41) 724-33-68
Web-сайт: www.siemens.ch
Изготовители Siemens Switzerland Ltd., Швейцария
Адрес: Switzerland, Gubelstrasse 22, CH6300, Zug
Телефон: +41 (41) 724-33-68
Web-сайт: www.siemens.ch
Принцип действия датчиков основан на упругой деформации чувствительного элемента. Измеряемое давление воздействует на мембрану чувствительного элемента, на которую нанесен пьезорезистивный элемент. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивного элемента, которое в электронном модуле усиливается и преобразуется в унифицированный аналоговый выходной сигнал.
Конструктивно датчики состоят из чувствительного элемента и электронного модуля, размещенных в цилиндрическом корпусе, и унифицированной клеммной коробки.
К данному типу относятся датчики давления QBE, модификации QBE9103-P10U с серийными номерами 170704-164-01-0078; 170704-164-01-0081; 170516-106-01-0018; 170704-164-01-0050; 180219-174-01-0016; 190321-276-01-0077, которые нанесены на корпус датчиков методом лазерной гравировки.
Нанесение знака поверки на корпус датчиков не предусмотрено. Пломбирование датчиков не предусмотрено.
Лист № 2
Всего листов 3

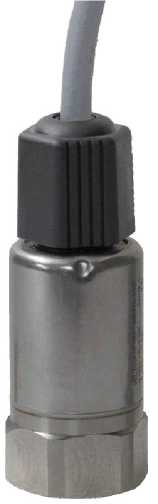

Рисунок 1 - Общий вид датчиков
