Сведения о средстве измерений: 86580-22 Датчики температуры

Номер по Госреестру СИ: 86580-22
86580-22 Датчики температуры
(QAZ)

Назначение средства измерений:
Датчики температуры QAZ (далее - датчики) предназначены для контроля и ограничения температуры среды, в частности для получения информации о температуре всасываемого газа, а также для контроля за перегревом установленные в холодильной установке на Амурском ГПЗ

сертификация программного обеспечения

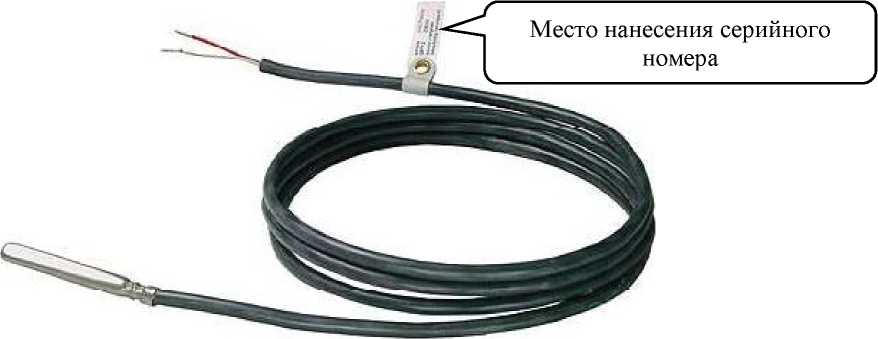

Внешний вид. Датчики температуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры
Рисунок № 1

Общие сведения

Дата публикации - 30.08.2022
Срок свидетельства -
Номер записи - 188542
ID в реестре СИ - 1401657
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

QAZ,

Производитель

Изготовитель - Siemens Switzerland Ltd.
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.

Приказы РСТ, где упоминается данный тип СИ

№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Датчики температуры (QAZ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Siemens Switzerland Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86580-22

Датчики температуры, QAZ
Siemens Switzerland Ltd. (ШВЕЙЦАРИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
86565-22

Датчики давления, QBE
Siemens Switzerland Ltd. (ШВЕЙЦАРИЯ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики температуры (QAZ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • QAZ
  • 6 6 0 0 0 0 0

    Стоимость поверки Датчики температуры (QAZ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    Правообладатель

    Siemens Switzerland Ltd., Швейцария

    Адрес: Switzerland, Gubelstrasse 22, CH6300, Zug

    Тел. /факс: +41 (41) 724-33-68

    Web-сайт: www.siemens.ch

    Изготовитель

    Siemens Switzerland Ltd., Швейцария
    Адрес: Switzerland, Gubelstrasse 22, CH6300, Zug
    Тел. /факс: +41 (41) 724-33-68
    Web-сайт: www.siemens.ch
    Лист № 3
    Всего листов 3

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28
    Телефон: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Siemens Switzerland Ltd., Швейцария
    Адрес: Switzerland, Gubelstrasse 22, CH6300, Zug
    Тел. /факс: +41 (41) 724-33-68
    Web-сайт: www.siemens.ch

    Принцип действия датчиков основан на зависимости электрического сопротивления материала никелевого чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.

    Конструктивно датчики состоят из металлической оболочки из нержавеющей стали с минеральной изоляцией, внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент имеет выводы для крепления соединительных проводов, образующих единую конструкцию, и имеет зависимость электрического сопротивления от температуры.

    Схема соединения внутренних проводников ТС с ЧЭ - 2-х проводная.

    К данному типу средства измерений относятся датчики температуры QAZ с серийными номерами 1-50-54PTT8506;     1-50-54TT8556;     2-50-54PTT8506;     2-50-54TT8556;

    3-50-54PTT8506; 3-50-54TT8556.

    Серийные номера в виде буквенно-цифрового обозначения нанесены этикетку датчиков типографским методом, прикрепленной на кабель датчика.

    Нанесение знака поверки на датчик и пломбирование датчиков не предусмотрено.

    Внешний вид. Датчики температуры (QAZ), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков

    Лист № 2

    Всего листов 3

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Датчик температуры

    QAZ

    1 ед.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -50 до +80

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,4

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальное значение сопротивления при 0 °C (Ro), Ом:

    1000

    Рабочие условия измерений:

    • - температура окружающей среды, °С,

    • - относительная влажность, %

    от -50 до +80

    от 10 до 100

    Габаритные размеры чувствительного элемента (диаметрхдлина), мм, не более

    10x74

    Масса, г, не более

    75
