Номер по Госреестру СИ: 86542-22
86542-22 Термометры электронные
(ТТЖК)
Назначение средства измерений:
Термометры электронные ТТЖК (далее по тексту - термометры) предназначены для измерений температуры и контроля температурного режима в системе «холодовой цепи». Термометры можно использовать во всех типах холодильного оборудования, в холодильных (морозильных) камерах (комнатах), холодильниках (морозильниках)), авторефрижераторах. Термометры могут быть использованы для измерения температуры окружающей среды в рамках соблюдения требований условий эксплуатации.

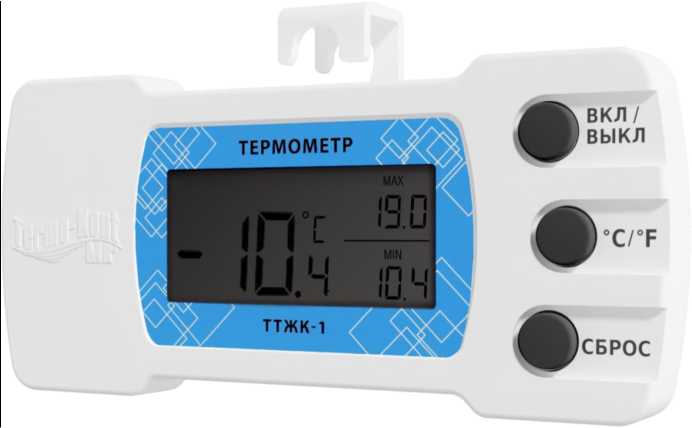

Внешний вид.
Термометры электронные
Рисунок № 1

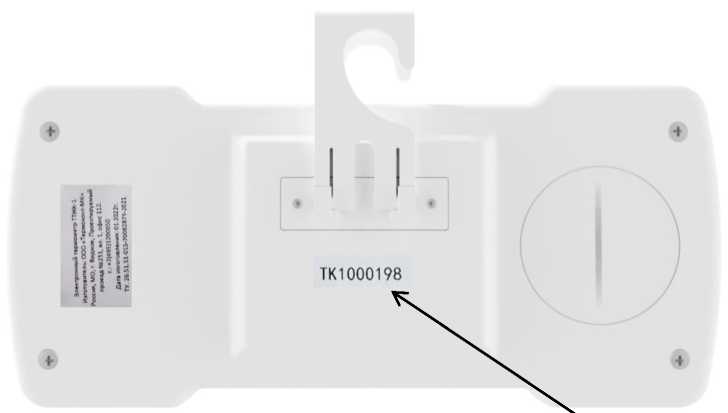

Внешний вид.
Термометры электронные
Рисунок № 2
Программное обеспечение
Термометры электронные ТТЖК имеют только встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерения. Данное ПО загружается в электронный блок термометра на предприятии-изготовителе во время производственного цикла.
Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации на термометры типографским способом, а также может быть нанесен на корпус термометра при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам электронным ТТЖКГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Термоконт-МК» (ООО «Термоконт-МК»)Адрес: 142700, Московская область, Ленинский р-н, г. Видное, Северная промзона промышленная зона, Проектируемый проезд № 251, владение 1, офис 112
ИНН 7743506696
Тел. (факс): +7 (495) 120-00-50
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Изготовители Общество с ограниченной ответственностью «Термоконт-МК» (ООО «Термоконт-МК»)
Адрес: 142700, Московская область, Ленинский р-н, г. Видное, Северная промзона промышленная зона, Проектируемый проезд № 251, владение 1, офис 112
ИНН 7743506696
Тел. (факс): +7 (495) 120-00-50
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Общество с ограниченной ответственностью «Сонайт» (ООО «Сонайт»)
Адрес: 109028, г. Москва, ул. Яузская, дом 5, офис 102, пом. XVI, ком. 6
ИНН 7709998744
Тел. (факс): + 7 (495) 120 0050
E-mail: termo@termokont.ru
Web-сайт: www.termokont.ru
Принцип действия термометров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенного первичного преобразователя температуры (ППТ), в цифровой код.
Конструктивно термометры выполнены в виде компактного моноблочного корпуса из поликарбоната со встроенным ППТ, электронным блоком и жидкокристаллическим индикатором (ЖКИ). На лицевой панели термометров помимо ЖКИ также расположены управляющие кнопки «ВКЛ/ВЫКЛ», «СБРОС» и «°G/°F». На тыльной стороне корпуса расположен отсек для сменного элемента питания, а также прикреплено приспособление для монтажа термометра на объекте измерений.
Термометры изготавливаются в одном исполнении - ТТЖК-1.
Термометры электронные предназначены для многократной реализации циклов контроля в течение срока службы с выполнением в пределах каждого цикла измерений и индикации на ЖКИ текущей температуры контролируемой воздушной среды, а также индикации на ЖКИ минимального и максимального зафиксированного значения измеряемой за сессию температуры.
Цветовая гамма этикеток и материал корпусов термометров могут быть изменены по решению Изготовителя (Правообладателя) в одностороннем порядке, при условии, что внутреннее наполнение термометров останется неизменным.
Фотография общего вида термометров электронных ТТЖК исполнения ТТЖК-1 представлена на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид термометров
Пломбирование термометров не предусмотрено. Заводской (индивидуальный) номер термометра нанесен в виде наклейки на тыльную сторону корпуса. Конструкция термометров не предполагает нанесение знака поверки на корпус средства измерения.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Термометр электронный |
ТТЖК (исполнение ТТЖК-1) |
1 шт. |
Упаковка |
- |
1 шт. |
Батарея типа CR2032 |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Метрологические и основные технические характеристики термометров электронных ТТЖК приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -25 до +45 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Разрешающая способность (цена единицы младшего разряда) дисплея термометров, °С |
0,1 |
Период измерения температуры, мин, не более |
1 |
Номинальное значение напряжения питания постоянного тока (от сменной литиевой батареи типа CR2032), В |
3 |
Габаритные размеры (длинахвысотахширина), мм, не более |
109х20х53 |
Масса, г, не более |
55 |
Рабочие условия эксплуатации:
|
от -25 до +45 80 |
Средняя наработка до отказа, ч, не менее |
20 000 |
Средний срок службы, лет, не менее |
2 |
