Сведения о средстве измерений: 86531-22 Контроллеры программируемые

Номер по Госреестру СИ: 86531-22
86531-22 Контроллеры программируемые
(ТС)

Назначение средства измерений:
Контроллеры программируемые ТС (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей) и других физических величин, значение которых датчиками может быть преобразовано в напряжение постоянного тока.

Внешний вид. Контроллеры программируемые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Контроллеры программируемые
Рисунок № 1

Внешний вид. Контроллеры программируемые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Контроллеры программируемые
Рисунок № 2

Внешний вид. Контроллеры программируемые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Контроллеры программируемые
Рисунок № 3

Внешний вид.
Контроллеры программируемые
Рисунок № 4

Внешний вид. Контроллеры программируемые, http://oei-analitika.ru рисунок № 5

Внешний вид.
Контроллеры программируемые
Рисунок № 5

Внешний вид. Контроллеры программируемые, http://oei-analitika.ru рисунок № 6

Внешний вид.
Контроллеры программируемые
Рисунок № 6

Общие сведения

Дата публикации - 26.08.2022
Срок свидетельства - 26.08.2027
Номер записи - 188493
ID в реестре СИ - 1401606
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТС80, ТС2066,

Производитель

Изготовитель - Фирма "Bentrup Industriesteuerungen"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RT_52 Анализ рынка поверки организаций Воронежской области

Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 32
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Контроллеры программируемые (ТС)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Bentrup Industriesteuerungen"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
86531-22 26.08.2027	Контроллеры программируемые, ТС Фирма "Bentrup Industriesteuerungen" (ГЕРМАНИЯ )	ОТ МП	2 года

V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры программируемые (ТС)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	ТС2066	2	2	0	2	0	2	0	2
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	ТС80	30		0	30	0	30	0	30

Стоимость поверки Контроллеры программируемые (ТС)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.

аблица 1

Идентификационные данные	Значение
Идентификационное наименование ПО	Firmware
Номер версии ПО, не ниже	2.4
Цифровой идентификатор программного обеспечения	При включении «U .»

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к контроллерам программируемым ТС

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования;

Международный стандарт МЭК 60584-1 (2013). Термопары. Часть 1. Градуировочные таблицы;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия на контроллеры программируемые ТС фирмы «Bentrup Industriesteuerungen», Германия.

Правообладатель

Фирма «Bentrup Industriesteuerungen», Германия

Адрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany

Телефон: +49 (06404) 9144-0

E-mail: info@bentrup.de

Web-сайт: http://benrrup.de/

Изготовитель

Фирма «Bentrup Industriesteuerungen», Германия
Адрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany
Телефон: +49 (06404) 9144-0
E-mail: info@bentrup.de
Web-сайт: http://bentrup.de/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г.Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС и напряжения постоянного тока в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.

Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены светодиодная цифровая индикация, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.

Приборы выпускаются в двух моделях: ТС2066 и ТС80. Модели контроллеров отличаются друг от друга метрологическими и техническими характеристиками, а также по конструктивному исполнению.

Фотографии общего вида контроллеров программируемых ТС моделей ТС2066 и ТС80, а также места нанесения серийного номера приведены на рисунках 1-3.

Пломбирование контроллеров не предусмотрено.

Конструкция приборов не предусматривает нанесение знака поверки на его корпус.

Внешний вид. Контроллеры программируемые (ТС), http://oei-analitika.ru

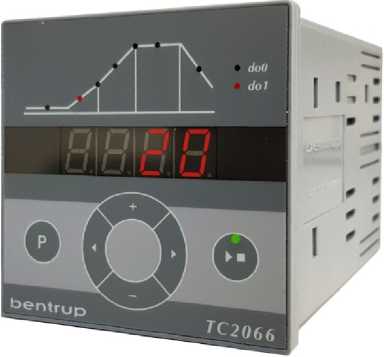

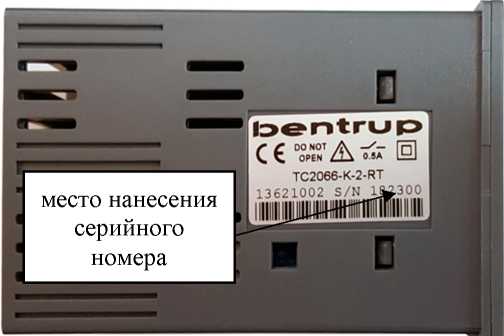

Рисунок 1 - Общий вид контроллеров модели TC2066 и место нанесения серийного номера

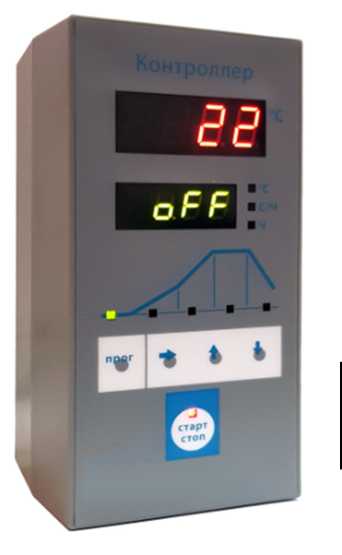

Рисунок 2 - Общий вид контроллеров модели ТС80

место нанесения серийного номера

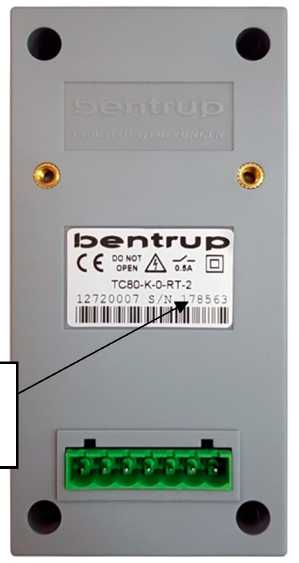

Рисунок 3 - Место нанесения серийного номера на контроллере модели ТС80

Таблица 4 -

Наименование	Обозначение	Количество
Контроллер программируемый ТС	модель в соответствии с заказом	1 шт.
Руководство по эксплуатации (на русском языке)	-	1 экз.
Комплект монтажных частей (если предусмотрено моделью прибора)	-	1 комп.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение (в зависимости от модели)
	ТС2066	ТС80
Диапазон измерений температуры (от термоэлектрического преобразователя с НСХ типа «К» по ГОСТ Р 8.585-2001), °С	от +20 до +1200
Диапазон измерений и преобразований напряжения постоянного тока, мВ	от 0 до 20 от 0 до 50	-
Пределы допускаемой приведенной погрешности измерений, % (от диапазона измерений) ¹⁾	±0,1	±0,2
Примечание: ¹⁾ - Пределы допускаемой приведенной погрешности измерений температуры указаны без учета абсолютной погрешности компенсации холодного спая, равной ±1 °C

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	ТС2066	ТС80
Значение единицы младшего разряда диапазона измерений температуры, °С	1
Диапазон отображаемых значений при измерении сигналов напряжения постоянного тока, усл. ед	от -999 до 999	-
Значение единицы младшего разряда диапазона отображаемых значений, усл. ед.	1	-
Параметры электрического питания:
- напряжение переменного тока, В	от 85 до 264
- частота переменного тока, Г ц	50
Габаритные размеры (длина^хвысота^хширина), мм, не более	115^х72^х72	60х131х67
Масса, г, не более	220
Рабочие условия эксплуатации:
- температура окружающей среды, °С	от 0 до +50
- относительная влажность воздуха, %, не более	90
Средняя наработка на отказ, ч, не менее	45000
Средний срок службы, лет, не менее	10
