Наименование

Обозначение

Кол.

Системы измерений параметров ПТК СИП 5002/3 зав. №№ 001, 002

Шкаф измерительный СИП 5002-ШИ

ЛТКЖ.411528.071-01

1 шт.

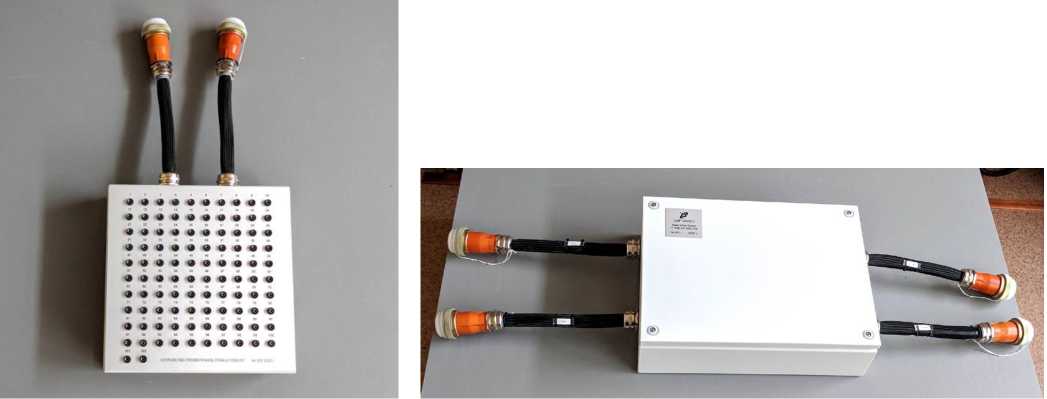

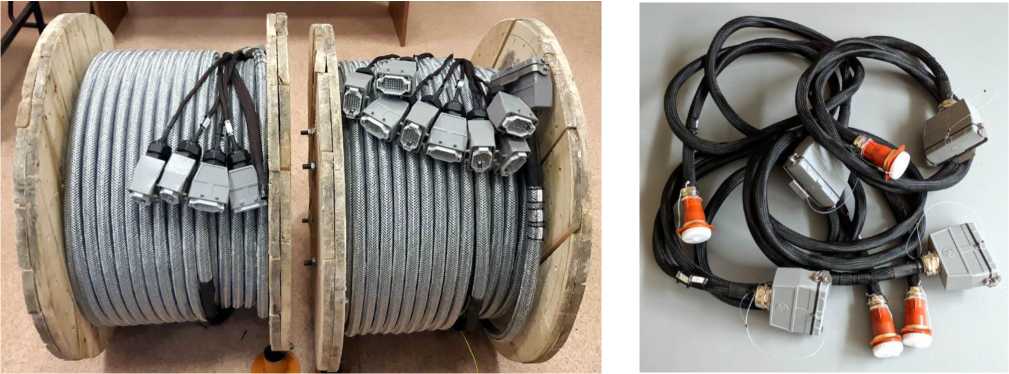

Комплект подключения СИП 5002/3-КП

ЛТКЖ.411979.021-02

1 шт.

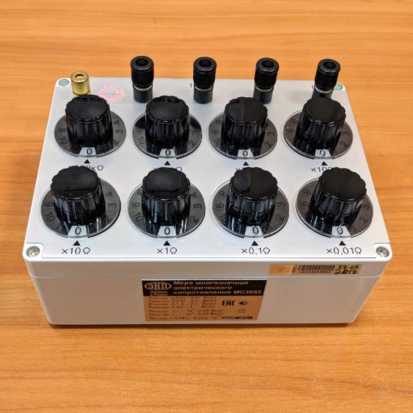

Комплект проверочной аппаратуры СИП 5002/3-КПА

ЛТКЖ.411979.022-02

1 шт.

Комплект ЗИП СИП 5002/3-ЗИП

ЛТКЖ.411973.024-02

1 шт.

Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.033-02 ВЭ в т.ч.:

Руководство по эксплуатации

Формуляр

ЛТКЖ.411711.033-02 РЭ

ЛТКЖ.411711.033 ФО

1 экз.

1 экз.

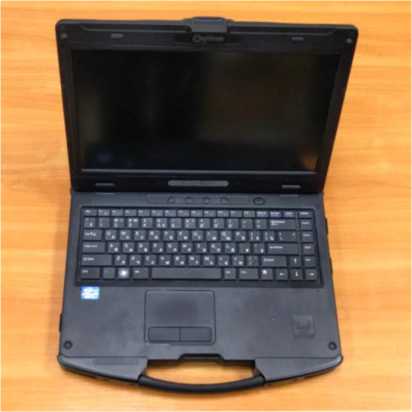

Программное обеспечение «Система измерений параметров ПТК СИП 5002. Комплекс программного обеспечения СИП 5002-КПО» (на компакт-диске)

643.23101985.00109-01

1 экз.

Наименование характеристики

Значение

Кол-во ИК

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от -1 до +1

1

Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, %

±0,2

Диапазон измерений напряжения постоянного тока, В

от -10 до +10

1

Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, %

±0,5

ИК силы постоянного тока

Диапазон измерений силы постоянного тока, мА

от 0 до 5

от 0 до 20

от 4 до 20

1

1

1

Пределы допускаемой основной, приведенной к верхнему пределу измерений, погрешности измерений, %

±0,5

ИК отношения сопротивлений постоянному току

Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), %

от 0 до 100

1

Пределы допускаемой основной абсолютной погрешности измерений, %

±0,5

Наименование характеристики

Значение

Кол-во ИК

ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 39,23 до 60,70

1

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50М по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 78,46 до 121,40

1

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

100М по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 392,3 до 607,0

1

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

500М по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

от 39,23 до 92,80

1

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

Номинальная статическая характеристика преобразования

50М по ГОСТ 6651-2009

(R0 = 50 Ом, а = 0,00428 °C^-1)

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

78,46 до 185,60

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

100М по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +200 °C, Ом

от 392,3 до 928,0

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

500М по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00428 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 8,62 до 88,52

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(R0 = 50 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 17,24 до 177,04

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

6

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(R0 = 100 Ом, а = 0,00391 °C^-1)

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до +200 °C, Ом

от 86,2 до 885,2

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(Ro = 500 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

40,00 до 59,85

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 80,00 до 119,70

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

38

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(R0 = 100 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом

от 400,0 до 598,5

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,5

1

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00391 °C^-1)

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 8,62 до 12,98

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

1

Номинальная статическая характеристика преобразования

50П по ГОСТ 6651-2009

(Ro = 50 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 17,24 до 25,96

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

6

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(R0 = 100 Ом, а = 0,00391 °C^-1)

Диапазон измерений сопротивления постоянному току, соответствующего температуре от -200 °C до -180 °C, Ом

от 86,2 до 129,8

Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C

±0,3

1

Номинальная статическая характеристика преобразования

500П по ГОСТ 6651-2009

(R0 = 500 Ом, а = 0,00391 °C^-1)

Пределы допускаемых дополнительных погрешностей измерений всех типов ИК, вызванных отклонением температуры окружающего воздуха от нормальной (20±5) °С в рабочем диапазоне температур от +5 °С до +40 °С на каждые 10 °С, в долях от пределов допускаемых основных погрешностей измерений ИК

0,5

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

• - атмосферное давление, кПа

20±5

от 30 до 80

от 84 до 106

Наименование характеристики

Значение

Параметры электрического питания от сети постоянного тока:

• -  количество независимых вводов для питания каналов резервирования, с гальванической развязкой цепей питания от остальных цепей и корпуса

• -  напряжение постоянного тока, В

3

от 26 до 32

Параметры электрического питания от сети переменного тока:

• -  количество независимых вводов для организации дублированного питания вентиляторов

• -  напряжение переменного тока, В

• -  частота переменного тока, Гц

2

от 207 до 253

50±1

Потребляемая мощность от сети постоянного тока (по каждому вводу), Вт, не более

100

Потребляемая мощность от сети переменного тока (по каждому вводу), В^А, не более

150

Габаритные размеры шкафа измерительного (длина; ширина; высота), мм, не более

850; 800; 2000

Масса шкафа измерительного, кг, не более

300

Условия эксплуатации:

• - температура окружающей среды, °С

• -  относительная влажность, %

• -  атмосферное давление, кПа

от +5 до +40

от 30 до 80

от 84 до 106

Срок службы, лет, не менее Наработка до отказа, ч, не менее

15

50000
