Система конструктивно состоит из шкафа измерительного оборудования (ШИО), расположенного в кабине наблюдения и управления (пультовой) испытательного стенда, комплекта измерительных преобразователей, установленных в помещениях испытательного стенда, в т.ч. в стойке датчиков давления (СДД), и комплекта кроссового оборудования, в т.ч. шкафа кроссового оборудования (ШКО), обеспечивающего электрические соединения составных частей системы между собой. Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск компьютера из состава АРМ ПУ АСУТП-И.

Принцип действия системы основан на измерении параметров двигателя и климатических условий испытаний первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, а затем преобразования электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ ПУ для дальнейшего её использования в АСУТП-И.

Функционально система состоит из измерительных каналов (ИК):

- ИК атмосферного давления - 1 шт.;

- ИК избыточного давления - 17 шт.;

- ИК напряжения постоянного тока, соответствующего значениям абсолютного давления - 1 шт.;

- ИК температуры (с термопреобразователями сопротивления) - 13 шт.;

- ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 - 1 шт.;

- ИК сопротивления постоянному току - 5 шт.;

- ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001 - 53 шт.;

- ИК частоты переменного тока, соответствующей значениям частоты вращения роторов - 3 шт.;

- ИК частоты переменного тока - 2 шт.;

- ИК виброскорости - 24 шт.;

- ИК относительной влажности воздуха - 1 шт.;

- ИК температуры датчика влажности - 1 шт.;

- ИК напряжения постоянного тока - 10 шт.;

- ИК силы постоянного тока (с шунтами) - 4 шт.;

- ИК силы постоянного тока - 10 шт.;

- ИК углового перемещения - 2 шт.;

- ИК интервала времени - 5 шт.;

- ИК расхода - 2 шт.;

- ИК крутящего момента силы - 1 шт.

ИК атмосферного давления.

Принцип действия ИК основан на измерении атмосферного давления барометром рабочим сетевым БРС-1М-1 и передаче его значения в цифровой форме в компьютер АРМ ПУ (далее - компьютер). Результаты измерений индицируются на мониторе компьютера АРМ ПУ (далее - монитор).

ИК избыточного давления.

Принцип действия ИК основан на зависимости выходного сигнала датчика давления от значений перемещения или деформации чувствительного элемента датчика, вызванной воздействием измеряемого давления. Сила постоянного тока, соответствующая значениям избыточного давления, измеряется посредством многоканального устройства измерительно-управляющего УИУ 2002, регистрационный номер в Федеральном информационном фонде 28167-09 (далее - УИУ 2002), и преобразуется по известной градуировочной характеристике в значение избыточного давления, передаваемое в цифровой форме в компьютер. От датчика давления тензорезистивного APZ, имеющего цифровой интерфейс, значение избыточного давления передается непосредственно в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК напряжения постоянного тока, соответствующего значениям абсолютного давления.

Принцип действия ИК основан на зависимости выходного напряжения датчика давления от абсолютного давления. Напряжение постоянного тока, соответствующее абсолютному давлению, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение абсолютного давления, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях абсолютного давления индицируются на мониторе.

ИК температуры (с термопреобразователями сопротивления).

Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

ИК сопротивления постоянному току.

Принцип действия ИК основан на измерении посредством УИУ 2002 сопротивления постоянному току и передаче его значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА и ХК по ГОСТ Р 8.585-2001.

Принцип действия ИК основан на зависимости термо-ЭДС, возникающей в термоэлектродных проводах от разности температур между «горячими» и «холодными» спаями. Напряжение постоянного тока, соответствующее значениям температуры, измеряется посредством УИУ 2002 и преобразуется (с учетом температуры «холодного» спая) по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

ИК частоты переменного тока, соответствующей значениям частоты вращения роторов.

Принцип действия ИК основан на законе электромагнитной индукции. При каждом прохождении «зуба» индукторной шестерни вблизи торца постоянного магнита датчика образуется импульс ЭДС индукции. Импульсные сигналы от индукционного датчика частоты вращения поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту, преобразует по известной градуировочной характеристике и передает значение частоты сигнала в цифровой форме в компьютер. Результаты измерений в значениях частоты вращения роторов индицируются на мониторе.

ИК частоты переменного тока.

Сигналы частоты переменного тока поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту и передает значение частоты в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК виброскорости.

Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации вибропреобразователей МВ-43, преобразующих виброскорость корпуса двигателя в электрический заряд, поступающий в блок электронный БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которого сигнал силы постоянного тока, соответствующий виброскорости, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК относительной влажности воздуха.

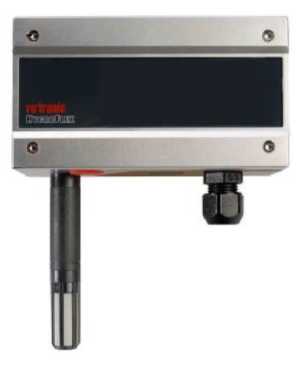

Принцип действия ИК основан на измерении относительной влажности воздуха преобразователем влажности Rotronic HF456-WX5 и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК температуры датчика влажности.

Принцип действия ИК основан на измерении температуры датчика влажности преобразователем влажности Rotronic HF456-WX5 и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК напряжения постоянного тока.

Принцип действия ИК основан на измерении посредством УИУ 2002 напряжения постоянного тока до 56 В, поступающего через делитель напряжения, и преобразовании его по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Напряжение постоянного тока до 50 мВ измеряется без использования делителя напряжения. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока (с шунтами).

Принцип действия ИК основан на измерении падения напряжения на шунте 75.ШИСВ, 75.ШИСВ.1. Напряжение постоянного тока измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока.

Принцип действия ИК основан на измерении посредством УИУ 2002 силы постоянного тока и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК углового перемещения.

Принцип действия ИК основан на преобразовании углового перемещения датчиком углового перемещения в сигнал силы постоянного тока, измерении посредством УИУ 2002 силы постоянного тока и ее преобразовании по известной градуировочной характеристике в значение углового перемещения, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК интервала времени.

Принцип действия ИК основан на измерении посредством УИУ 2002 интервала времени между двумя фронтами внешних дискретных сигналов. Измеренное значение интервала времени передается УИУ 2002 в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК расхода.

Принцип действия ИК основан на измерении посредством счетчика-расходомера массового ЭЛМЕТРО-Фломак расхода и передаче его значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК крутящего момента силы.

Принцип действия ИК основан на преобразовании крутящего момента силы датчиком крутящего момента силы TF214 в сигнал напряжения постоянного тока, измерении посредством УИУ 2002 напряжения постоянного тока и его преобразовании по известной градуировочной характеристике в значение крутящего момента силы, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ШИО устанавливается в помещении пультовой и предназначен для размещения многоканального устройства измерительно-управляющего УИУ 2002, обеспечивающего преобразование информационных сигналов различных измерительных преобразователей в цифровую форму, блока электронного БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, а также блоков питания измерительных преобразователей и кроссового оборудования для обеспечения необходимых электрических связей.

СДД устанавливается в помещении испытательного стенда и предназначена для размещения части датчиков давления, оборудования для подключения к датчикам давления соединительных трубок, а также кроссового оборудования для обеспечения необходимых электрических связей и передачи аналоговых электрических сигналов в ШИО.

Измерительная информация от УИУ 2002, БРС-1М-1, APZ, Rotronic HF456-WX5, ЭЛМЕТРО-Фломак в цифровой форме передается по стандартным интерфейсам в компьютер АРМ ПУ АСУТП-И, расположенный в пультовой стенда, для визуализации и архивирования.

Данные о первичных измерительных преобразователях утвержденного типа ИК системы приведены в таблице 1.

Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИ-СТ35

Защита от несанкционированного доступа обеспечивается закрыванием ШИО и АРМ ПУ на специализированные встроенные замки. Пломбирование ШИО и АРМ ПУ не предусмотрено.

Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

Заводской номер системы наносится на фирменную табличку на лицевой стороне ШИО в формате «СИ-СТ35 № 001».

Общий вид составных частей системы приведен на рисунках 1-16.

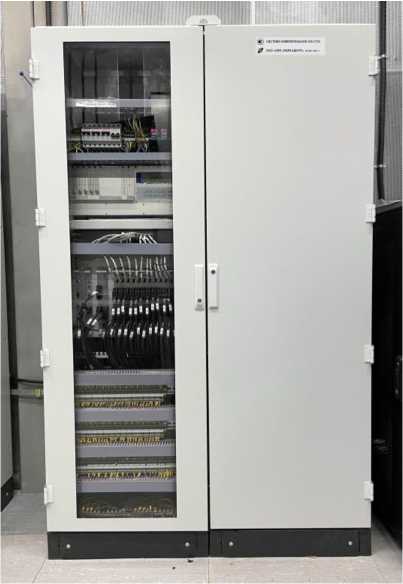

Рисунок 1 - Шкаф измерительного оборудования

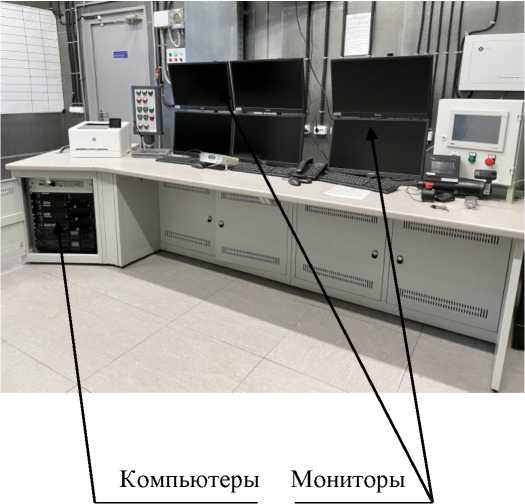

Компьютеры Мониторы

Рисунок 3 - Автоматизированное рабочее место

пульта управления и контроля

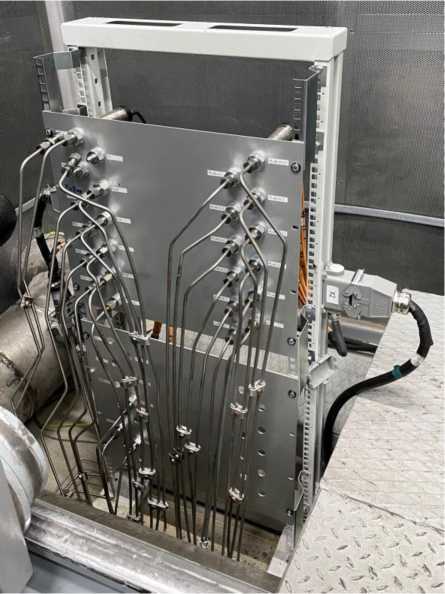

Рисунок 2 - Стойка датчиков давления

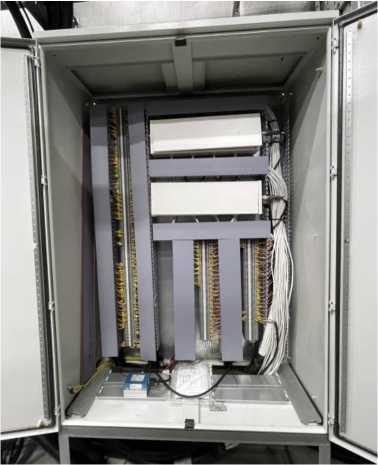

Рисунок 4 - Шкаф кроссового оборудования

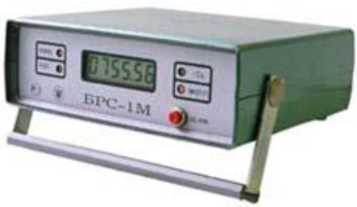

Рисунок 5 - Барометр рабочий сетевой БРС-1М-1

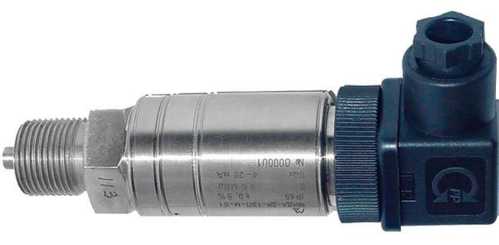

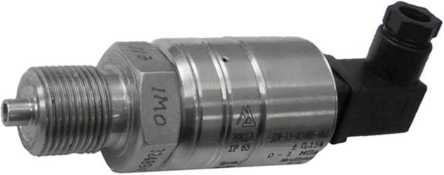

Рисунок 7 - Датчик давления МИДА-15

Рисунок 8 - Преобразователь измерительный

давления ЗОНД-20

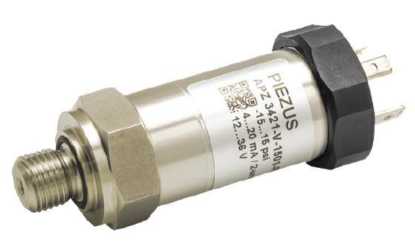

Рисунок 9 - Датчик давления тензорезистивный APZ

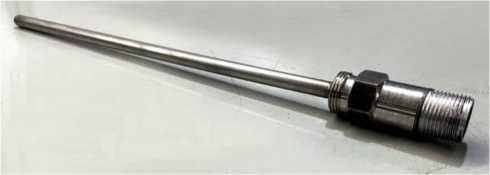

Рисунок 10 - Термопреобразователь сопротивления ТСП-0196

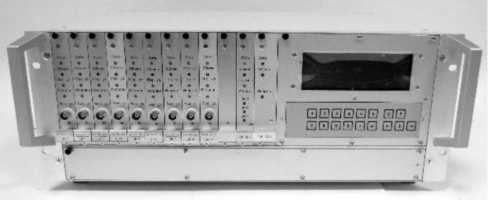

Рисунок 11 - Блок электронный БЭ-40-4М

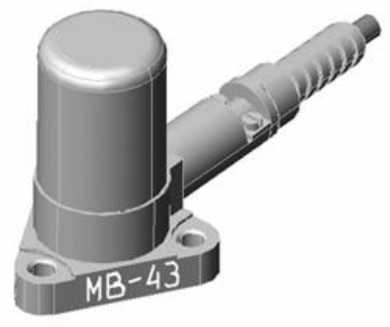

Рисунок 12 - Вибропреобразователь МВ-43

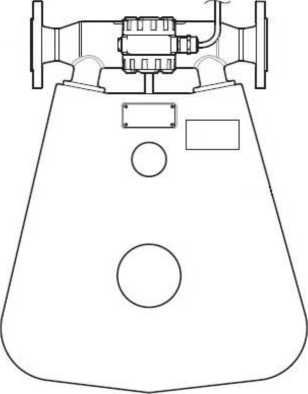

Рисунок 15 - Счетчик-расходомер массовый ЭЛМЕТРО-Фломак

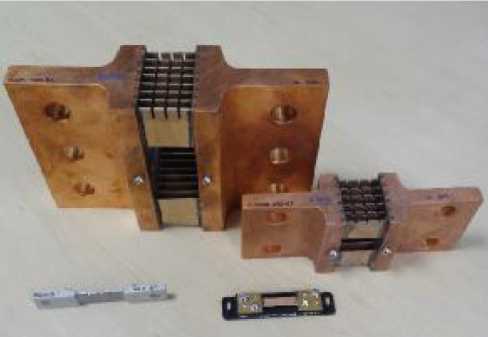

Рисунок 14 - Шунт измерительный стационарный взаимозаменяемый 75.ШИСВ, 75.ШИСВ.1

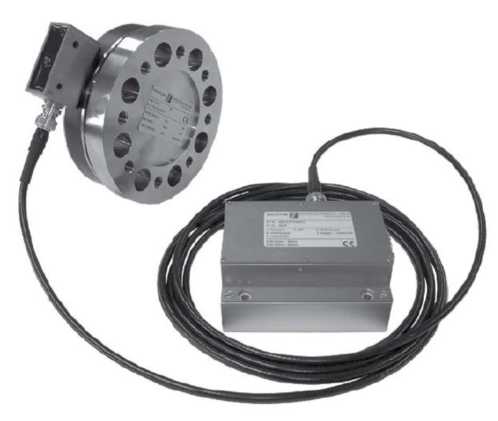

Рисунок 16 - Датчик крутящего момента силы TF214

Программное обеспечение Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле stend35_metr.exe.

Таблица 2 - Идентификационные данные ПО

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики системы нормированы с учетом ПО.

Таблица 5 - Комплектность системы

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики
