Номер по Госреестру СИ: 86140-22
86140-22 Резервуары стальные вертикальные цилиндрические
(РВС)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийУказаны в п.4 технического паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Славнефть-Ярославнефтеоргсинтез» (ПАО «Славнефть-ЯНОС»)
ИНН 7601001107
Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Изготовитель
общество «Славнефть-Ярославнефтеоргсинтез»150023, город Ярославль, Московский проспект,
Публичное акционерное (ПАО «Славнефть-ЯНОС»)
ИНН 7601001107
Адрес: Российская Федерация, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Самара, ул. Губанова,
аккредитованных лиц
Адрес: Российская Федерация, 443125, Самарская обл., г. дом 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество «Славнефть-Ярославнефтеоргсинтез» (ПАО «Славнефть-ЯНОС»)ИНН 7601001107
Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект, дом 130.
Телефон: +7 (4852) 44-03-57
E-mail: post@yanos.slavneft.ru
Резервуары изготовлены в следующих модификациях: РВС-400, РВС-700, РВС-1000, РВС-10000.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВС представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.
Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами 564, 565, 625, 627, 628; РВС-700 с заводскими номерами 195, 562, 563, 473, 454, 624; РВС-1000 с заводским номером 623; РВС-10000 с заводским номером 210, расположены на территории Публичного акционерного общества «Славнефть-Ярославнефтеоргсинтез».
Общий вид резервуаров вертикальных цилиндрических РВС (РВС-400, РВС-700, РВС-1000, РВС-10000) их горловин и заводских номеров представлен на рисунках 1, 2, 3, 4, 5, 6.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-400
№№ 564, 625, 627, 628 их горловин и заводских номеров

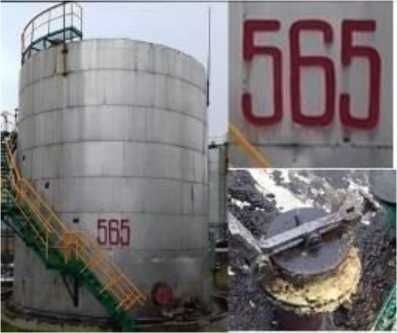

Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-400 № 565 его горловины и заводского номера

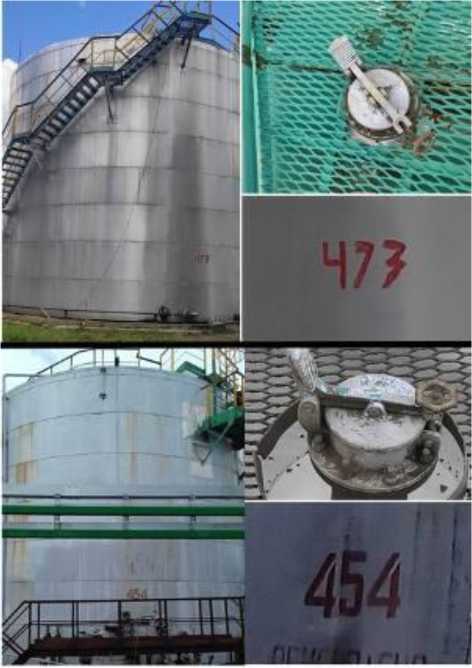

Рисунок 3 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-700 №№ 454, 473 их горловин и заводских номеров

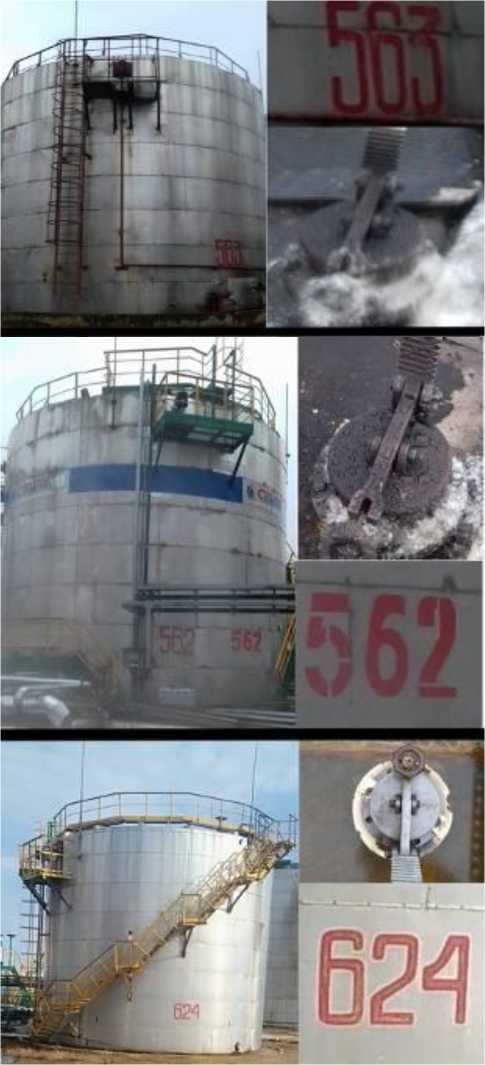

Рисунок 4 - Общий вид резервуаров стальных вертикальных цилиндрических
РВС-700 №№ 562, 563, 624 их горловин и заводских номеров

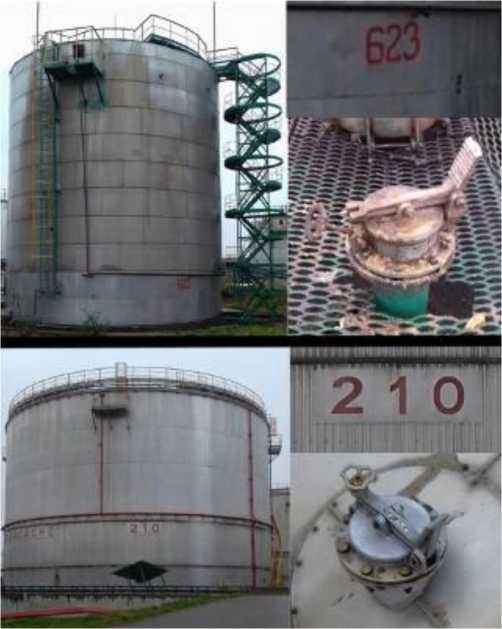

Рисунок 5 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000 №623, РВС-10000 №210 их горловин и заводских номеров

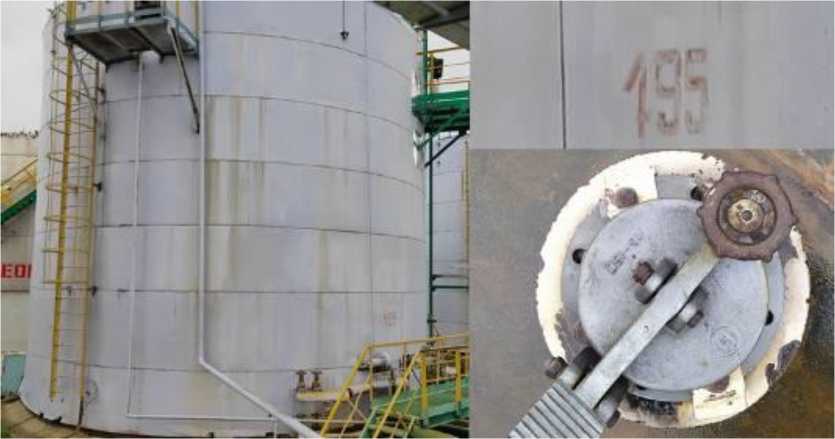

Рисунок 6- Общий вид резервуара стального вертикального цилиндрического РВС-700 №195 его горловины и заводского номера
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-10000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Таблица 4 - Комплектность резервуара
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический |
РВС-10000 |
1 шт. |
Технический паспорт |
1 экз. | |
Градуировочная таблица |
1 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РВС-400 |
РВС-700 |
РВС-1000 |
РВС-10000 | |
Номинальная вместимость, м3 |
400 |
700 |
1000 |
10000 |
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,20 |
± 0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
Средний срок службы, лет, не менее |
30 |
