86059-22 Преобразователи термоэлектрические с унифицированным выходным сигналом
(2хNiCr-Ni-K5-68450-BB2069-15)
Назначение средства измерений:
Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB2069-15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры вала турбины в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Внешний вид.
Преобразователи термоэлектрические с унифицированным выходным сигналом
Рисунок № 1
Программное обеспечение
Термопреобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ПравообладательФирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия
Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Телефон: +49 (0) 2841-92135-0
E-mail: team@tematec.de
W eb-сайт: www.dittmer-temperatur.de
Изготовитель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», ГерманияАдрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Телефон: +49 (0) 2841-92135-0
E-mail: team@tematec.de
W eb-сайт: www.dittmer-temperatur.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», ГерманияАдрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort
Телефон: +49 (0) 2841-92135-0
E-mail: team@tematec.de
W eb-сайт: www.dittmer-temperatur.de
Принцип действия термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).
Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки в защитном чехле из нержавеющей стали, соединенную с клеммной головкой формы DA-B, в которую встроен измерительный преобразователь (ИП) типа PR 5335A (Госреестр № 70943-18).
Измерительная вставка представляет собой завальцованную с одного конца трубку переменного диаметра (с уменьшенным диаметром в зоне чувствительных элементов (ЧЭ) и состоит из двух ЧЭ - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов.
К термопреобразователям данного типа относятся преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-K5-68450-BB2069-15 с заводскими номерами 00MAA15CT020, 00MAA15CT021.

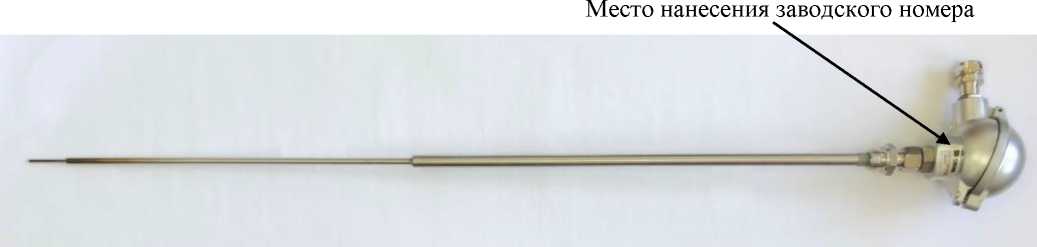

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера
Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Таблица 3
Наименование |
Обозначение |
Количество |
Преобразователь термоэлектрический с унифицированным выходным сигналом |
2хNiCr-Ni-K5-68450-BB2069-15 |
2 шт. |
Паспорт (на русском языке) |
- |
2 экз. |
Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2xNiCr-Ni-K5-68450-BB2069-15 приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от 0 до +600 |
Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 |
K |
Класс допуска ЧЭ ТП по ГОСТ 8.585-2001 |
1 |
Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С |
±1,5 (от +0 до +333 °С включ.) ±0,004Ч(1) (св. +333 до +600 °С) |
Пределы допускаемой основной абсолютной погрешности ТП, °C |
±2,5 (от 0 до 375 °С включ.) ±(1+0,004-|t|) (св. 375 °С) |
Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +20 до +28 °С) в рабочем диапазоне температур, °C/1 °C |
±0,03 |
Примечание: (1) t - значение измеряемой температуры, °С |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
Выходной сигнал |
от 4 до 20 мА/HART |
Напряжение питания постоянного тока, В |
от 8 до 35 |
Длина монтажной части ТП, мм |
850 |
Диаметр монтажной части ТП, мм |
от 3 до 12 (переходный) |
Масса, кг |
1,1 |
Рабочие условия эксплуатации:
|
от -40 до +85 95 |
Средний срок службы, лет |
10 |
