Номер по Госреестру СИ: 85935-22
85935-22 Газоанализаторы озона
(O342e)
Назначение средства измерений:
Газоанализаторы озона О342е (далее - газоанализаторы) предназначены для измерений массовой концентрации или объёмной доли озона (О3) в атмосферном воздухе и воздухе рабочей зоны.
Внешний вид.
Газоанализаторы озона
Рисунок № 1
Внешний вид.
Газоанализаторы озона
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на дисплее;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- отображение результатов измерений и управление по цифровому интерфейсу Ethernet или каналу Wi-Fi на ПК или электронных устройствах;
-
- контроль внешней связи Ethernet, USB, Wi-Fi.
Лист № 3 Всего листов 5 Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
О342е |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.k |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализаторов в виде наклейки, как указано на рисунках 1-2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Газоанализаторы озона О342е. Руководство по эксплуатации», п.п. 3.1.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренияГосударственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, п. 3.1.2 и 4.43
Лист № 5 Всего листов 5
Санитарные правила и нормы СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы, ч. III, Раздел 6
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
Стандарт предприятия
ПравообладательФирма «ENVEA», Франция
Адрес: 111, Boulevard Robespierre 78304 Poissy Cedex, France
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия газоанализаторов основан на измерении поглощения озоном ультрафиолетового излучения на длине волны 255 нм. Поглощение рассчитывается как отношение интенсивности излучения, прошедшего через анализируемую среду, к интенсивности излучения, прошедшего через очищенную от озона среду. Содержание озона рассчитывается согласно закону Бугера-Ламберта-Бера.
Газоанализаторы представляют собой одноблочные стационарные одноканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
Результаты измерений выводятся:
-
- на жидкокристаллический дисплей, расположенный на передней панели;
-
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
-
- на электронных устройствах, поддерживающих технологию Wi-Fi, имеющих веббраузер и подключенных к газоанализатору по беспроводной технологии передачи данных Wi-Fi.
Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.
Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.
Заводской номер газоанализатора указывается на наклейке, расположенной на задней панели газоанализатора в виде цифрового обозначения. Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и поддержкой технологии Wi-Fi. Общий вид газоанализатора представлен на рисунках 1-3.
Место нанесения знака утверждения типа

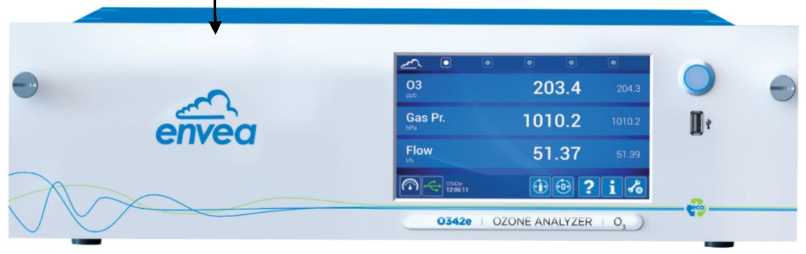

Рисунок 1 - Общий вид газоанализатора озона О342е с жидкокристаллическим
дисплеем
Место нанесения знака утверждения типа
хгН’Х Е5А envea |f ”~7^\ ———---------------------- |
\ / \ У " ' О442е OZONE ANALYZER 03 J |
Рисунок 2 - Общий вид газоанализатора озона О342е без жидкокристаллического дисплея

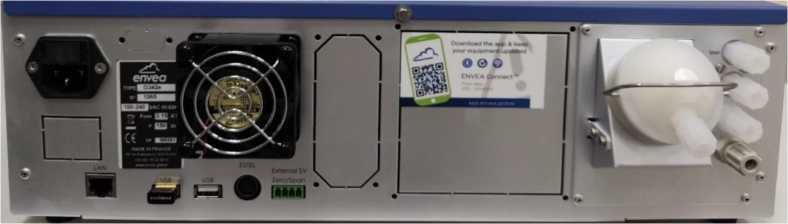

Рисунок 3 - Общий вид задней панели газоанализатора озона О342е
Таблица 4 - Комплектность газоанализатора
Наименование |
Обозначение |
Количе ство |
Газоанализатор озона |
О342е |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Комплект запасных частей1) |
- |
1 шт. |
1) В комплект поставки газоанализаторов комплект запасных частей входит по от- | ||
дельному заказу. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний объемной доли (массовой концентрации) озона, млн-1 (мг/м3) |
от 0 до 10 (от 0 до 20) |
Диапазон измерений объемной доли (массовой концентрации) озона, млн-1 (мг/м3) |
от 0 до 0,015 включ. св. 0,015 до 10 (от 0 до 0,032 включ. св. 0,032 до 20) |
Пределы допускаемой основной приведенной1) погрешности измерений объемной доли (массовой концентрации) озона, %, в диапазоне от 0 до 0,015 млн-1 включ. (от 0 до 0,032 мг/м3 включ.) |
±15 |
Пределы допускаемой основной относительной погрешности измерений объемной доли (массовой концентрации) озона, %, в диапазоне св. 0,015 до 10 млн-1 (св. 0,032 до 20 мг/м3 включ.) |
±15 |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,25 |
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 3, в долях от пределов допускаемой основной погрешности |
±0,1 |
Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности относительно нормальных условий измерений, в долях основной погрешности |
±0,4 |
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности |
±0,4 |
Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность окружающего воздуха, %, не более -диапазон атмосферного давления, кПа |
от +15 до +25 80 от 98 до 104,6 |
Примечания
|
Наименование характеристики |
Значение |
1) Приведенная к верхнему пределу диапазона измерений |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Время прогрева газоанализатора, мин, не более |
30 |
Время установления показаний То,9, с, не более |
300 |
Напряжение питания от сети переменного тока, В |
230±23 |
Частота переменного тока, Гц |
50±1 |
Потребляемая электрическая мощность, Вт, не более |
560 |
Средняя наработка до отказа, ч |
25000 |
Средний срок службы, лет |
10 |
Условия эксплуатации: - температура окружающей среды, оС |
от +5 до +40 |
- относительная влажность, % |
от 20 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Содержание неизмеряемых компонентов, мг/м3, не более: - хлороводород (HCl) |
5 |
- сероводород (H2S) |
10 |
Габаритные размеры, мм, не более: - длина |
606 |
- ширина |
483 |
- высота |
133 |
Масса, кг, не более: |
15 |
