Номер по Госреестру СИ: 85886-22
85886-22 Осадкомеры весовые
(ОВ-01)
Назначение средства измерений:
Осадкомеры весовые ОВ-01 (далее - осадкомеры) предназначены для автоматических измерений количества выпавших атмосферных осадков жидкого, твердого и смешанного типов и предоставления по цифровому интерфейсу результатов измерений при их запросе.
Внешний вид.
Осадкомеры весовые
Рисунок № 1
Внешний вид.
Осадкомеры весовые
Рисунок № 2
Общие сведения
Дата публикации - 20.06.2022
Срок свидетельства - 17.06.2027
Номер записи - 187902
ID в реестре СИ - 1400365
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Осадкомеры весовые (ОВ-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85754-22 02.06.2027 |
Осадкомеры, О-1 Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
|
85886-22 17.06.2027 |
Осадкомеры весовые, ОВ-01 Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор") (РОССИЯ г. Омск) |
ОТ МП |
1 год |
Кто поверяет Осадкомеры весовые (ОВ-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Осадкомеры весовые (ОВ-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Осадкомеры имеют программу «ОВ-01 Сервис» МЕКР.00705-01, которая обеспечивает прием, обработку, отображение результатов измерений, проверку состояния осадкомеров, проведение поверки.
Осадкомеры имеют встроенную программу, которая размещена в микроконтроллере осадкомеров и предназначена для управления работой осадкомеров, сбора, обработки и передачи измерительной информации.
Влияние программы «ОВ-01 Сервис» и встроенной программы осадкомеров (далее - ПО осадкомеров весовых ОВ-01) учтено при нормировании метрологических характеристик осадко-меров.
Уровень защиты ПО осадкомеров весовых ОВ-01 - «средний» в соответствии с
Р 50.2.077-2014. Наименование и версия ПО осадкомеров весовых ОВ-01 представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО осадкомеров весовых ОВ-01
|
Наименование |
Идентификационные данные (признаки) |
Значение |
|
Программа «ОВ-01 Сервис» |
Идентификационное наименование |
AppMaintenance MEKR.00705-01 |
|
Номер версии (идентификационный номер) |
не ниже 1.7 | |
|
Цифровой идентификатор |
1AE678EF (CRC32)* | |
|
Встроенная программа |
Идентификационное наименование |
Percipitation OV-01 |
|
Номер версии (идентификационный номер) |
не ниже 2.1 | |
|
Цифровой идентификатор |
5ABE8559 (CRC32)** | |
|
* контрольная сумма указана для версии 1.7 ** контрольная сумма указана для версии 2.1 | ||
Знак утверждения типа
Знак утверждения типа наносится на табличку блоков электронных и на титульные листы эксплуатационных документов типографским способом. Пломбирование осадкомеров весовых ОВ-01 наносится в виде наклейки внутри корпуса блока электронного.Общий вид осадкомеров весовых ОВ-01 представлен на рисунке 1. Место пломбирования осадкомеров весовых ОВ-01, места нанесения знака поверки, заводского номера, знака утверждения типа осадкомеров представлены на рисунке 2.
Место нанесения заводского номера и знака утверждения типа

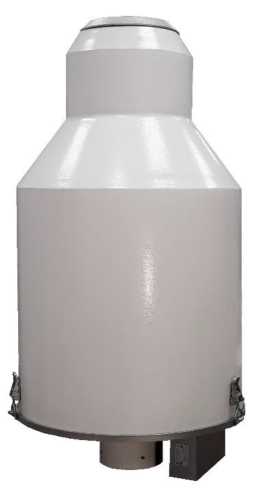

Рисунок 1 - Общий вид осадкомеров весовых ОВ-01
Место пломбирования
Место нанесения знака поверки в виде наклейки
Рисунок 2 - Место пломбирования осадкомеров весовых ОВ-01; Места нанесения знака поверки, заводского номера, знака утверждения типа осадкомеров весовых ОВ-01
Осадкомеры имеют программу «ОВ-01 Сервис» МЕКР.00705-01, которая обеспечивает прием, обработку, отображение результатов измерений, проверку состояния осадкомеров, проведение поверки.
Осадкомеры имеют встроенную программу, которая размещена в микроконтроллере осадкомеров и предназначена для управления работой осадкомеров, сбора, обработки и передачи измерительной информации.
Влияние программы «ОВ-01 Сервис» и встроенной программы осадкомеров (далее - ПО осадкомеров весовых ОВ-01) учтено при нормировании метрологических характеристик осадко-меров.
Уровень защиты ПО осадкомеров весовых ОВ-01 - «средний» в соответствии с
Р 50.2.077-2014. Наименование и версия ПО осадкомеров весовых ОВ-01 представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО осадкомеров весовых ОВ-01
|
Наименование |
Идентификационные данные (признаки) |
Значение |
|
Программа «ОВ-01 Сервис» |
Идентификационное наименование |
AppMaintenance MEKR.00705-01 |
|
Номер версии (идентификационный номер) |
не ниже 1.7 | |
|
Цифровой идентификатор |
1AE678EF (CRC32)* | |
|
Встроенная программа |
Идентификационное наименование |
Percipitation OV-01 |
|
Номер версии (идентификационный номер) |
не ниже 2.1 | |
|
Цифровой идентификатор |
5ABE8559 (CRC32)** | |
|
* контрольная сумма указана для версии 1.7 ** контрольная сумма указана для версии 2.1 | ||
Основные метрологические и технические характеристики приведены в таблицах 2, 3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества осадков, мм |
от 0,2 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(0,1 + 0,01-M*) |
|
*М - измеренное значение количества осадков, мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр приемного отверстия, мм |
159,6±0,1 |
|
Напряжение питания постоянного тока составных частей осадкомера весового ОВ-01, В: -блока электронного (далее - БЭ) |
от 9,5 до 30 |
|
-нагревательного элемента |
12,0±0,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
Мощность потребления составными частями осадкомера весового ОВ-01, Вт, не более (при питании напряжением 12 В): - БЭ - нагревательного элемента (при включенном состоянии) |
0,5 50 | |
|
Тип интерфейса |
RS-485 | |
|
Протокол обмена |
MODBUS RTU | |
|
Длина кабеля подключения, м, не более |
1000 | |
|
Габаритные размеры, мм, не более |
диаметр |
высота |
|
472 |
1066 | |
|
Масса, кг, не более |
25 | |
|
Номинальное значение внутреннего диаметра стакана (крепление осадкомера на опоре), мм |
116 | |
|
Номинальное значение объема приемной емкости, л |
30 | |
|
Условия эксплуатации:
|
от -40 до +50 до 100 | |
|
Средний срок службы, лет |
10 | |
|
Наработка до отказа, часов |
10000 | |
на шильд блока электронного осадкомера весового ОВ-01 и на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 2 «Использование по назначению» руководства по эксплуатации МЕКР.416131.008 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Технические условия МЕКР.416131.008 ТУ «Осадкомер весовой ОВ-01. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор»)
ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, д. 16, помещ. 2 Телефон (факс): +7 (3812) 90-09-32, +7 (3812) 90-08-73 Сайт: http://www.omskmeteo.com/
E-mail: info@omskmeteo.com
Изготовитель
Общество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор»)ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, д. 16, помещ. 2 Телефон (факс): +7 (3812) 90-09-32, +7 (3812) 90-08-73 Сайт: http://www.omskmeteo.com/
E-mail: info@omskmeteo.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор»)ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, д. 16, помещ. 2 Телефон (факс): +7 (3812) 90-09-32, +7 (3812) 90-08-73 Сайт: http://www.omskmeteo.com/
E-mail: info@omskmeteo.com
Осадкомеры состоят из приемной емкости для сбора и накопления осадков (бочка), весового блока и кожуха. В состав весового блока входят платформа, пластина опорная и труба приемная. На платформе установлены блок электронный, тензодатчик, болт транспортировочный, уровень пузырьковый, соединитель электрический, стакан.
Блок электронный представляет собой набор электронных плат, размещенных в корпусе. Кожух устанавливается на платформу. На кожухе с внутренней стороны проложены провода к нагревателю и датчику температуры горловины. На кожухе размещен электрический соединитель. Кожух крепится к платформе тремя замками-защелками. Кожух покрыт белым цветом для снижения температурного влияния солнечного излучения.
Бочка представляет собой пластиковую емкость, устанавливаемую на опорную пластину и закрепляемую с помощью ремней к стойкам, на которых закреплена приемная труба.
Для предотвращения образования на горловине осадкомеров инея/льда в конструкцию горловины встроен нагреватель.
Принцип действия осадкомеров заключается в преобразовании электрического сигнала с тензодатчика, пропорционального массе осадков в бочке, в количество осадков. Электрический сигнал, пропорциональный измеряемой нагрузке, от тензодатчика поступает в блок электронный, где происходит его преобразование в цифровой код с последующим вычислением и передачей результатов измерений количества выпавших твердых, жидких и смешанных атмосферных осадков по последовательному интерфейсу RS-485.
Знак поверки наносится внутри блока электронного в виде наклейки, на свидетельство о поверке (в случае его оформления) и/или в формуляр осадкомеров. Заводской номер осадкомера, состоящий из четырёх цифр, наносится на табличку, прикреплённую снаружи корпуса блока электронного. Знак утверждения типа наносится на табличку блоков электронных и на титульные листы эксплуатационных документов типографским способом. Пломбирование осадкомеров весовых ОВ-01 наносится в виде наклейки внутри корпуса блока электронного.
Общий вид осадкомеров весовых ОВ-01 представлен на рисунке 1. Место пломбирования осадкомеров весовых ОВ-01, места нанесения знака поверки, заводского номера, знака утверждения типа осадкомеров представлены на рисунке 2.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид осадкомеров весовых ОВ-01
Место пломбирования
Место нанесения знака поверки в виде наклейки
Рисунок 2 - Место пломбирования осадкомеров весовых ОВ-01; Места нанесения знака поверки, заводского номера, знака утверждения типа осадкомеров весовых ОВ-01
Основные метрологические и технические характеристики приведены в таблицах 2, 3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества осадков, мм |
от 0,2 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(0,1 + 0,01-M*) |
|
*М - измеренное значение количества осадков, мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр приемного отверстия, мм |
159,6±0,1 |
|
Напряжение питания постоянного тока составных частей осадкомера весового ОВ-01, В: -блока электронного (далее - БЭ) |
от 9,5 до 30 |
|
-нагревательного элемента |
12,0±0,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
Мощность потребления составными частями осадкомера весового ОВ-01, Вт, не более (при питании напряжением 12 В): - БЭ - нагревательного элемента (при включенном состоянии) |
0,5 50 | |
|
Тип интерфейса |
RS-485 | |
|
Протокол обмена |
MODBUS RTU | |
|
Длина кабеля подключения, м, не более |
1000 | |
|
Габаритные размеры, мм, не более |
диаметр |
высота |
|
472 |
1066 | |
|
Масса, кг, не более |
25 | |
|
Номинальное значение внутреннего диаметра стакана (крепление осадкомера на опоре), мм |
116 | |
|
Номинальное значение объема приемной емкости, л |
30 | |
|
Условия эксплуатации:
|
от -40 до +50 до 100 | |
|
Средний срок службы, лет |
10 | |
|
Наработка до отказа, часов |
10000 | |
