Номер по Госреестру СИ: 85855-22
85855-22 Счетчики импульсов беспроводные
(Обозначение отсутствует)
Назначение средства измерений:
Счетчики импульсов беспроводные (далее - счетчики) предназначены для измерений количества импульсов, поступающих от приборов учета энергоресурсов и передачи полученных значений по радиоканалу. Счетчики предназначены для использования в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 1
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 2
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 3
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 4
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 5
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 6
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 7
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 8
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 9
Внешний вид.
Счетчики импульсов беспроводные
Рисунок № 10
Программное обеспечение
Программное обеспечение счетчиков состоит из встроенного и автономного программного обеспечения. Метрологически значимым является встроенное программное обеспечение.
Встроенное программное обеспечение записано в микроконтроллере и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для модификаций | |||
X.SIB. RF.X.X. X.X.X.X |
X.SIB. LR.X.X. X.X.X.X |
X.SIB. GSM.X.X. X.X.X.X |
X.SIB. NB.X.X. X.X.X.X | |
Идентификационное наименование программного обеспечения |
SIB.RF |
SIB.LR |
SIB.GSM |
SIB.NB |
Номер версии (идентификационный номер) программного обеспечения |
7.00 |
6.00 |
5.10 |
8.00 |
Цифровой идентификатор программного обеспечения |
B417 |
D634 |
E9AD |
2B55 |
Алгоритм вычисления контрольной суммы |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Знак утверждения типа
Знак утверждения типананосится на корпус счетчиков методом шелкографии или на табличку, закрепленную на корпусе, типографским способом и на паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Указания по эксплуатации» документа СЭТ.469333.199 ПС «Счетчик импульсов беспроводной. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
СЭТ.469333.199 ТУ «Счетчики импульсов беспроводные. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)
Адрес: 644021, Омская обл., г. Омск, ул. 7 Линия, д. 132, оф. 212
ИНН 5506227284
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов, поступающих на входы измерительных каналов от подключенных к нему приборов учета энергоресурсов с импульсным выходом и последующим подсчетом количества импульсов с нарастающим итогом. Полученные результаты передаются по радиоканалу.
Счетчики конструктивно выполнены в пластмассовом корпусе. Клеммы для подключения к приборам учета, источнику питания расположены на торцах корпуса или внутри корпуса. Счетчики имеют встроенный резервный источник питания.
Счетчики изготавливаются в различных модификациях (структура условного обозначения модификаций приведена в таблице 1), отличающихся друг от друга типом интерфейса передачи данных, количеством измерительных каналов, корпусом, антенной, питанием, диапазоном рабочих температур, наличием SIM-карты.
Счетчик импульсов беспроводной | X | .SIB. | X | . | X | . | X | . | X | . | X | . | X | . | X |
1 2 3 4 5 6 7 8
Таблица 1 - Структура условного обозначения
№ поля |
Описание поля |
Код поля |
Расшифровка |
1 |
Торговая марка |
SET |
Торговая марка СЭТ |
VT |
Торговая марка Valtec | ||
2 |
Тип интерфейса передачи данных |
RF |
Протокол обмена wmBus, модуляция - FSK |
LR |
Протокол обмена LoRaWAN, модуляция - LoRa | ||
GSM |
Канал обмена - GPRS | ||
NB |
Канал обмена - NbIoT | ||
3 |
Количество измерительных каналов |
4 |
4 измерительных канала |
10 |
10 измерительных каналов | ||
16 |
16 измерительных каналов |
Продолжение таблицы 1
№ поля |
Описание поля |
Код поля |
Расшифровка |
4 |
Корпус |
68 |
Герметичный корпус IP68 |
65 |
Герметичный корпус IP65 | ||
20 |
Негерметичный корпус IP20 | ||
DIN |
Негерметичный корпус на DIN-рейку | ||
5 |
Антенна |
0 |
Внутренняя антенна |
A |
Внешняя антенна | ||
S |
Разъем SMA | ||
6 |
Источник питания |
0 |
Внутренний источник питания |
1 |
Внутренний и внешний источник питания | ||
7 |
Диапазон рабочих температур |
0 |
Диапазон рабочих температур от 0 до +55 °С |
1 |
Диапазон рабочих температур от -40 до +55 °С | ||
8 |
SIM-карта |
0 |
Без SIM-карты |
SIM |
SIM-карта установлена |
Общий вид средств измерений с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1-4.

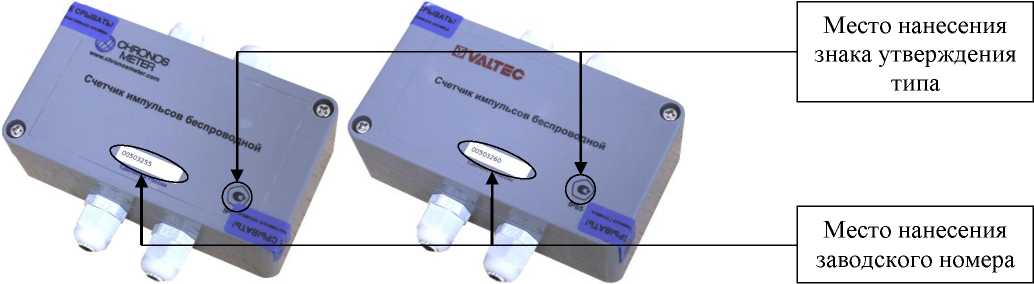

Рисунок 1 - Общий вид счетчиков X.SIB.X.X.68.X.X.X.X. X.SIB.X.X.65.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

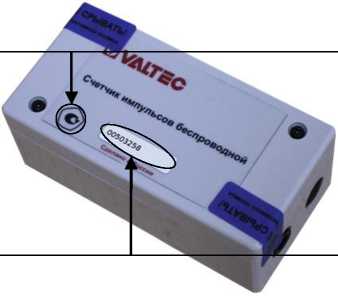

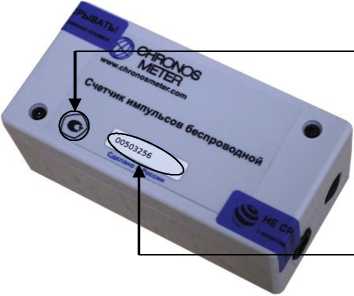

Рисунок 2 - Общий вид счетчиков X.SIB.X.X.20.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

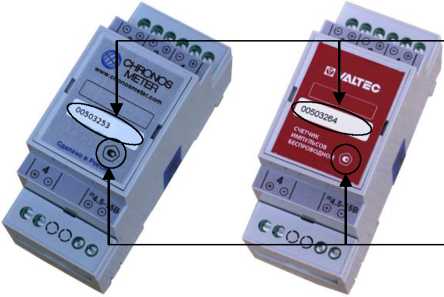

Рисунок 3 - Общий вид счетчиков X.SIB.X.4.DIN.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера

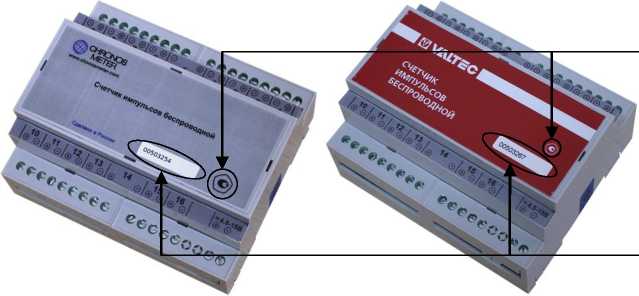

Рисунок 4 - Общий вид счетчиков X.SIB.X.10.DIN.X.X.X.X, X.SIB.X.16.DIN.X.X.X.X с указанием мест нанесения знака утверждения типа и заводского номера
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунках 5-7.

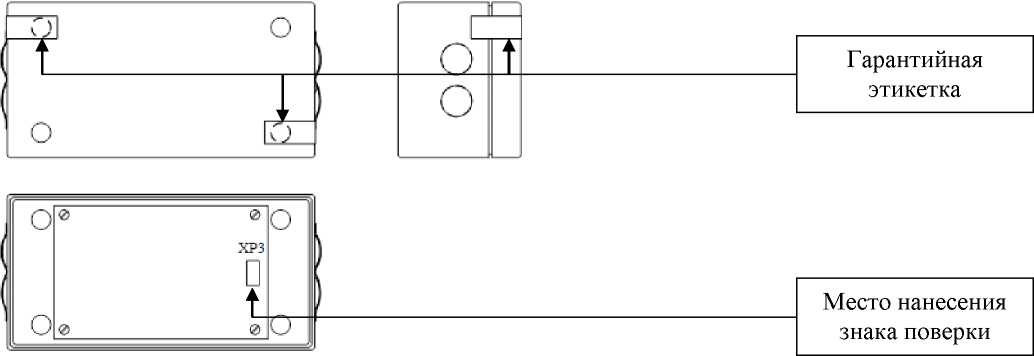

Рисунок 5 - Схема пломбировки от несанкционированного доступа счетчиков X.SIB.X.X.20.X.X.X.X, обозначения места нанесения знака поверки

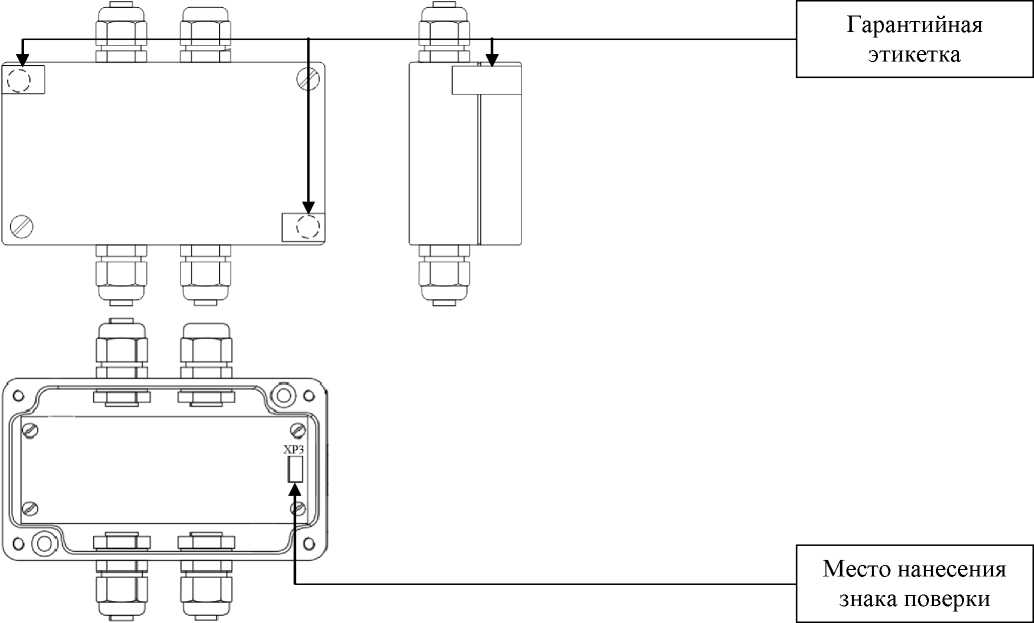

Рисунок 6 - Схема пломбировки от несанкционированного доступа
счетчиков X.SIB.X.X.68.X.X.X.X, X.SIB.X.X.65.X.X.X.X, обозначения места нанесения знака поверки

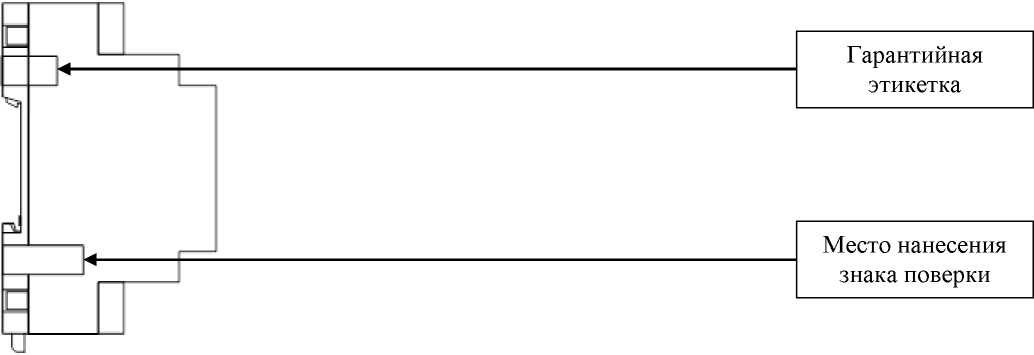

Рисунок 7 - Схема пломбировки от несанкционированного доступа счетчиков X.SIB.X.X.DIN.X.X.X.X, обозначения места нанесения знака поверки
Заводской номер в виде цифрового обозначения, состоящий из 8 арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на корпус счетчиков методом шелкографии или на табличку, изготовленную типографским способом, закрепленную на корпусе.
Таблица 5 -
Наименование |
Обозначение |
Значение для модификаций | |||
X.SIB. X.X.65. 0.X.X.X |
X.SIB. X.X.20. 0.X.X.X |
X.SIB. X.X.DIN. 0.X.X.X |
X.SIB. X.X.68. A.X.X.X | ||
Счетчик импульсов беспроводной |
1 шт. |
1 шт. |
1 шт. |
1 шт. | |
Антенна |
— |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
Паспорт |
СЭТ.469333.199 ПС |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Проходная втулка |
— |
— |
1 шт. |
— |
— |
Гарантийные этикетки |
— |
2 шт. |
2 шт. |
2 шт. |
2 шт. |
Стяжка |
— |
— |
2 шт. |
— |
— |
Монтажный комплект |
— |
— |
1 шт. |
— |
— |
Продолжение таблицы 5
Наименование |
Обозначение |
Значение для модификаций | ||
X.SIB. X.X.65. S.X.X.X |
X.SIB. X.X.20. S.X.X.X |
X.SIB. X.X.DIN. S.X.X.X | ||
Счетчик импульсов беспроводной |
1 шт. |
1 шт. |
1 шт. | |
Антенна |
— |
1 шт.* |
1 шт.* |
1 шт.* |
Паспорт |
СЭТ.469333.199 ПС |
1 экз. |
1 экз. |
1 экз. |
Проходная втулка |
— |
— |
1 шт. |
— |
Гарантийные этикетки |
— |
2 шт. |
2 шт. |
2 шт. |
Стяжка |
— |
— |
2 шт. |
— |
Монтажный комплект |
— |
— |
1 шт. |
— |
* - По отдельной заявке. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений количества импульсов, имп. |
от 0 до 232-1 |
Максимальная частота следования импульсов, Гц |
200 |
Минимальная длительность импульса, мс |
2,5 |
Амплитуда входного сигнала, В |
3,3 |
Пределы допускаемой относительной погрешности измерений количества импульсов на каждые 5000 импульсов, % |
± 0,1 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока от внешнего источника модификаций X.SIB.GSM.X.X.X.1.X.X и X. SIB.NB.X.X.X.1.X.X, В |
от 4,5 до 15,0 |
Ток потребления от внешнего источника питания, мА, не более: | |
- модификаций X.SIB.GSM.X.X.X.1.X.X |
420 |
- модификаций X.SIB.NB.X.X.X.1.X.X |
140 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры (длина; ширина; высота), мм, не более: | |
- модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X |
115; 103; 41 |
- модификаций X.SIB.X.X.20.X.X.X.X |
99; 48; 38 |
- модификаций X.SIB.X.4.DIN.X.X.X.X |
95; 37; 58 |
- модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X |
95; 107; 58 |
Масса, г, не более: | |
- модификаций X.SIB.X.X.68.X.X.X.X и X.SIB.X.X.65.X.X.X.X |
200 |
- модификаций X.SIB.X.X.20.X.X.X.X |
150 |
- модификаций X.SIB.X.4.DIN.X.X.X.X |
150 |
- модификаций X.SIB.X.10.DIN.X.X.X.X и X.SIB.X.16.DIN.X.X.X.X |
300 |
Условия эксплуатации: температура окружающего воздуха, °С: | |
- модификаций X.SIB.X.X.X.X.X.0.X |
от 0 до +55 |
- модификаций X.SIB.X.X.X.X.X.1.X |
от -40 до +55 |
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: | |
- модификаций X.SIB.X.X.68.X.X.X.X |
IP68 |
- модификаций X.SIB.X.X.65.X.X.X.X |
IP65 |
- модификаций X.SIB.X.X.20.X.X.X.X |
IP20 |
Средний срок службы, лет |
12 |
