Номер по Госреестру СИ: 85853-22
85853-22 Акселерометры сейсмические цифровые
(VLA)
Назначение средства измерений:
Акселерометры сейсмические цифровые VLA (далее - акселерометры) предназначены для измерений среднеквадратических значений (далее - СКЗ) и амплитудных значений виброускорения.

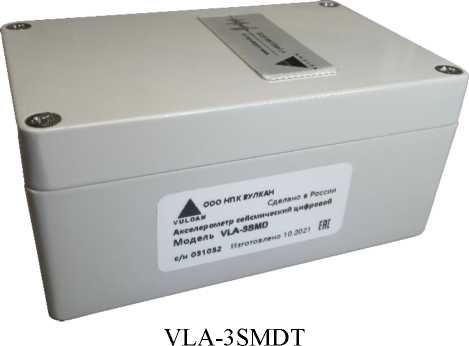

Внешний вид.
Акселерометры сейсмические цифровые
Рисунок № 1

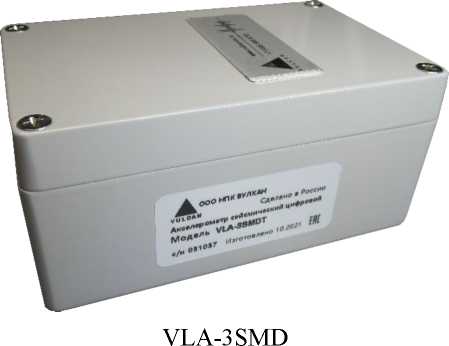

Внешний вид.
Акселерометры сейсмические цифровые
Рисунок № 2
Общие сведения
Дата публикации - 14.06.2022
Срок свидетельства - 09.06.2027
Номер записи - 187850
ID в реестре СИ - 1400240
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VLA-3SMD,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная компания "Вулкан" (ООО НПК "Вулкан")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 34
Выдано извещений - 1
Кол-во периодических поверок - 18
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1428 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Акселерометры сейсмические цифровые (VLA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная компания "Вулкан" (ООО НПК "Вулкан")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74737-19 17.04.2029 |
Регистраторы сейсмические , ЕРМАК-5 Общество с ограниченной ответственностью Научно-производственная компания "Вулкан" (ООО НПК "Вулкан") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
85853-22 09.06.2027 |
Акселерометры сейсмические цифровые, VLA Общество с ограниченной ответственностью Научно-производственная компания "Вулкан" (ООО НПК "Вулкан") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Кто поверяет Акселерометры сейсмические цифровые (VLA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 16 | 16 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 18 | 18 | 0 | 18 | 1 | 0 | 0 | 0 |
Стоимость поверки Акселерометры сейсмические цифровые (VLA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Акселерометры цифровые VLA имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО, влияющее на метрологические характеристики акселерометров, загружается в прошивку акселерометров на этапе изготовления. Встроенное ПО служит для сбора информации с акселерометров, сохранения и передачи информации по каналам передачи данных.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Метрологические характеристики акселерометров нормированы с учетом встроенного ПО.
Внешнее ПО не является метрологичиски значимым и предназначено для визуализации измерительной информации, конвертации и работы с данными.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Внешняя часть ПО | |
|
Идентификационное наименование ПО |
Vulcan-VLA |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.01 |
|
Встроенная часть П |
ПО |
|
Идентификационное наименование ПО |
vla fw |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
Защита встроенного ПО от преднамеренного воздействия обеспечивается функциями программной защиты - пользователь не имеет возможности изменять команды программы, обеспечивающие процесс измерений.
Защита встроенного ПО от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.
Защита внешнего ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Методики (Методы) измерений» руководства по эксплуатации ВЛНС.402131.301 РЭ «Акселерометры сейсмические цифровые VLA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.852-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»
Технические условия ВЛНС.402131.301 ТУ «Акселерометры сейсмические цифровые VLA. Технические условия»
ПравообладательОбщество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)
ИНН 7704672410
Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17
Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая, д. 13, помещ. 1
Тел.: +7 (495) 585-97-33
Web-сайт: www.vulcan-inc.ru
E-mail: info@vulcan-inc.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)ИНН 7704672410
Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17
Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая, д. 13, помещ. 1
Тел.: +7 (495) 585-97-33
Web-сайт: www.vulcan-inc.ru
E-mail: info@vulcan-inc.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания «Вулкан» (ООО НПК «Вулкан»)ИНН 7704672410
Юридический адрес: 117437, г. Москва, ул. Академика Арцимовича, д. 17
Адресс осуществления деятельности: 108840, г. Москва, г. Троицк, ул. Физическая, д. 13, помещ. 1
Тел.: +7 (495) 585-97-33
Web-сайт: www.vulcan-inc.ru
E-mail: info@vulcan-inc.ru
Принцип действия акселерометров основан на измерении и преобразовании сигнала, возникающего при смещении инерционной массы микроэлектромеханической системы. Далее данный сигнал преобразуется в цифровую форму при помощи встроенного аналогового-цифрового преобразователя (далее - АЦП).
Акселерометры сейсмические цифровые VLA представляют собой трехкомпонентые MEMS акселерометры выпускаемые в двух модификациях: VLA-3SMD и VLA-3SMDT, отличающиеся между собой диапазоном рабочих температур. Каждая модификация может выпускаться в двух исполнениях отличающихся габаритными размерами корпуса.
Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1.
Пломбирование акселерометров сейсмических цифровых VLA не предусмотрено.
Знак поверки наносится на свидетельстве о поверке и или в паспорт.
Заводской номер наносится на корпус акселерометров методом наклейки в формате порядкового номера, состоящего из цифр.
Общий вид акселерометров сейсмических цифровых VLA приведен на рисунке 1.
Рисунок 1 - Общий вид акселерометров сейсмических цифровых VLA
Таблица 2 - Метрологические характеристики для акселерометров сейсмических цифровых VLA
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброускорения, м/с2: |
от 7-10"5 до 20 |
|
- амплитудное значение | |
|
от 7-10"5 до 40 | |
|
от 7-10"5 до 80 | |
|
- среднеквадратическое значение |
от 5-10"5 до 14 от 5-10"5 до 28 от 5-10"5 до 56 |
|
Диапазон рабочих частот, Гц |
от 0,01 до 100 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих амплитуд и частот, % |
±2,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Дополнительная погрешности измерений виброускорения вызванная отклонением температуры окружающей среды от нормальных условий измерений, (м- с-2)/°С |
0,005 |
|
Примечание - Метрологические характеристики на акселерометры сейсмические цифровые VLA нормируются одинаково для каждой измерительной оси. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: температура окружающей среды, °С |
от 15 до 25 |
|
Напряжение внешнего источника питания постоянного тока, В |
от 9 до 18 или от 18 до 36 |
|
Условия эксплуатации: температура окружающей среды, °С:
|
от -20 до +60 от -40 до +70 |
|
Габаритные размеры (длинахширинахвысота), мм, не более:
|
125х80х58 122x146x106 |
|
Масса, кг, не более:
|
0,60 0,9 |
