Номер по Госреестру СИ: 85734-22
85734-22 Уровни
(Обозначение отсутствует)
Назначение средства измерений:
Уровни предназначены для измерений отклонений от вертикального и (или) горизонтального положения плоских и цилиндрических поверхностей.
Внешний вид.
Уровни
Рисунок № 1
Внешний вид.
Уровни
Рисунок № 2
Внешний вид.
Уровни
Рисунок № 3
Внешний вид.
Уровни
Рисунок № 4
Внешний вид.
Уровни
Рисунок № 5
Внешний вид.
Уровни
Рисунок № 6
Внешний вид.
Уровни
Рисунок № 7
Общие сведения
Дата публикации - 06.06.2022
Срок свидетельства - 02.06.2027
Номер записи - 187721
ID в реестре СИ - 1399985
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
200мм 0,02мм/м, 200мм 0,01мм/м, 200мм 0,05мм, 200x0,2, 200-0,05 мм, 200-0,02 мм/м, 200-0,02, 200 х 0,05 мм/м, 200 мм; 0,02 мм/м; исполнение 1, 200 мм; 0,02 мм/м, 200 мм цд. 0,05 мм/м, 200 мм ц.д. 0,05, 200 мм ц.д. 0,02 мм/м, 200 мм ц.д. 0,02, 200 мм 0,02 мм/м, 200 мм, 150мм 0.05мм/м, 150мм 0,02мм/м, 150 мм, -,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 1118
Выдано извещений - 47
Кол-во периодических поверок - 244
Кол-во средств измерений - 649
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1340 от 2022.06.02 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
Наличие аналогов СИ: Уровни (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Уровни (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 55 | 15 | 52 | 3 | 0 | 55 | 52 | 3 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 529 | 101 | 518 | 11 | 0 | 527 | 516 | 11 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 26 | 13 | 3 | 23 | 0 | 24 | 1 | 23 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 3 | 0 | 1 | 3 | 3 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 13 | 9 | 0 | 13 | 3 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 54 | 12 | 38 | 16 | 0 | 54 | 38 | 16 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 0 | 5 | 5 | 5 | 0 | 5 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| АО "АТОМЭНЕРГОРЕМОНТ" (RA.RU.311582) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 56 | 4 | 47 | 9 | 1 | 56 | 47 | 9 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 12 | 9 | 3 | 0 | 12 | 9 | 3 | |||
| АО "ОБУХОВСКИЙ ЗАВОД" (1513) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 1 | 0 | 5 | 2 | 5 | 0 | 5 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 165 | 157 | 8 | 4 | 8 | 0 | 8 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 6 | 3 | 0 | 9 | 6 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 2 | 2 | 1 | 1 | 3 | 2 | 1 | |
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 17 | 7 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 1 | 0 | 3 | 2 | 3 | 0 | 3 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 1 | 2 | 0 | 2 | |
| АО "ММЗ" (RA.RU.311607) | 9 | 9 | 0 | 9 | 3 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО «Амурский судостроительный завод» (RA.RU.312278) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 16 | 5 | 0 | 16 | 4 | 16 | 0 | 16 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 38 | 21 | 30 | 8 | 6 | 4 | 0 | 4 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 15 | 7 | 0 | 15 | 10 | 15 | 0 | 15 | |
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Уровни (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
739 | 1186 |
|
ФБУ НИЦ ПМ-Ростест Москва |
595 | 1186 |
|
ФБУ Калининградский ЦСМ Калининградская область |
3768 | 1186 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
570 | 1186 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1177 | 1186 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом и на футляр уровней в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Заметки по эксплуатации, порядок работы, поверка» паспорта уровней.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» в редакции Приказа Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018.
ТУ 26.51.66-001-19282604-2021 «Уровни. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Калиброн» (ООО «Калиброн»)
ИНН 7719471594
Адрес: 107023, г. Москва, Семёновский пер, дом № 15 этаж 7, помещение 1, комн.№10а
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Основным элементом уровня является ампула, закрепленная в корпусе и представляющая собой стеклянную трубку, внутренняя поверхность которой изогнута по дуге определенного радиуса.
Ампула заполнена жидким наполнителем, оба конца ее запаяны, внутри ампулы находится небольшое количество воздуха. Поверхность жидкости стремится занять горизонтальное положение, а пузырек - наивысшее, поэтому при наклоне уровня шкала, нанесенная на ампулу, будет перемещаться относительно находящегося всегда в верхнем положении пузырька.
Уровень состоит из корпуса с установленными в него продольной и поперечной ампулами. Отсчет производится по шкале продольной ампулы. Поперечная ампула служит для контроля положения уровня на цилиндрической поверхности.
Уровни изготавливаются следующих модификаций:
-
- рамные - для измерений отклонений от вертикального и горизонтального положений поверхностей;
-
- брусковые - для измерений отклонений от горизонтального положения поверхностей.
На корпусе рамного уровня имеются две расположенные под углом 90° одна к другой рабочие поверхности - вертикальная и горизонтальная (верхняя), на которые может базироваться уровень при измерении плоских поверхностей, нижняя и одна из боковых рабочих поверхностей имеют призматические канавки - по ней уровень базируется при измерении цилиндрических поверхностей.
На корпусе брускового уровня имеется одна рабочая поверхность — горизонтальная. Рабочая поверхность включает в себя плоскую часть (основание) — по ней уровень базируется на плоскую измерительную поверхность, и призматические канавки — по ним уровень базируется при измерении цилиндрической поверхности.
Уровни могут изготавливаться как с механизмом установки на ноль для обеспечения возможности юстировки в процессе эксплуатации, так и без него, а также уровни могут изготавливаться без призматических канавок или с верхней призматической канавкой у рамных уровней.
Уровни изготавливаются в двух исполнениях 1 и 2, отличающиеся между собой пределами допускаемой абсолютной погрешности.
Общий вид уровней указан на рисунках 1-4.
Условное обозначение длины рабочих поверхностей уровней указан на рисунках 5-6.
Товарный
наносится на паспорт
нерабочую поверхность уровня краской и футляр
уровней уровней
типографским методом, на краской, методом лазерной
маркировки или с помощью наклейки.
Заводской номер наносится на металлическую нерабочую поверхность уровня лазерной маркировкой в цифровом формате.
Длины рабочих поверхностей, цена деления уровня наносится на нерабочую поверхность уровня краской.
Пломбирование уровней от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.

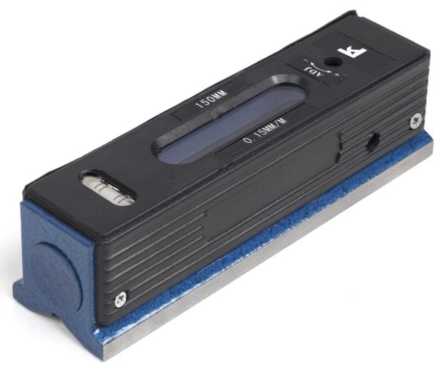

Рисунок 1 - Общий вид уровней модификации брусковые

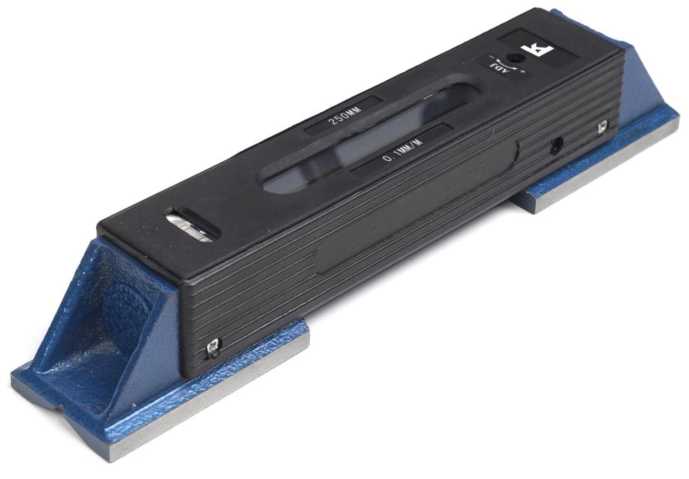

Рисунок 2 - Общий вид уровней модификации брусковые
Рисунок 3 - Общий вид уровней модификации брусковые

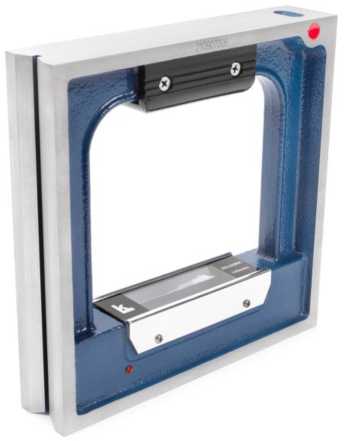

Рисунок 4 - Общий вид уровней модификации рамные

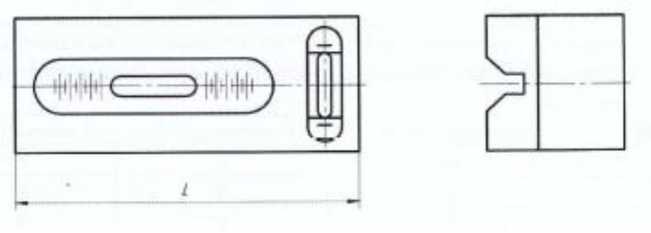

где L - длина рабочей поверхности
Рисунок 5 - Обозначение условных размеров уровней модификации брусковые

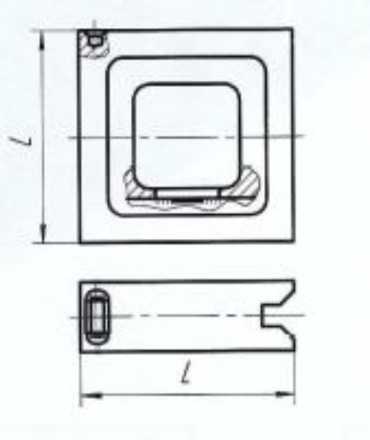

где L - длина рабочей поверхности
Рисунок 6 - Обозначение условных размеров уровней модификации рамные
Таблица 1 - Пределы допускаемой абсолютной погрешности измерений уровней на одном делении
|
Длина рабочей поверхности L, мм |
Цена деления, мм/м |
Пределы допускаемой абсолютной погрешности, мм/м | |
|
Исполнение 1 |
Исполнение 2 | ||
|
100 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,10 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
|
150 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,10 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
|
200 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,10 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
|
250 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,10 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
|
300 |
0,02 |
±0,006 |
±0,010 |
|
0,05 |
±0,015 |
±0,025 | |
|
0,10 |
±0,030 |
±0,050 | |
|
0,15 |
±0,040 |
±0,075 | |
Таблица 2 - Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней исполнения 1
|
Цена деления, мм/м |
Отклонение от плоскостности основания уровней, мкм, не более, при длине |
Отклонение от плоскостности рабочих поверхностей призматических канавок, мкм, не более, при длине | ||
|
100; 150 мм |
200; 250; 300 мм |
100; 150 мм |
200; 250; 300 мм | |
|
0,02 |
- |
3 |
- |
4 |
|
0,05 |
3 |
3 |
4 |
5 |
|
0,10 |
3 |
5 |
4 |
6 |
|
0,15 |
5 |
8 |
6 |
10 |
Таблица 3 - Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней исполнения 2
|
Цена деления, мм/м |
Отклонение от плоскостности основания уровней, мкм, не более, при длине |
Отклонение от плоскостности рабочих поверхностей призматических канавок, мкм, не более, при длине | ||
|
100; 150 мм |
200; 250; 300 мм |
100; 150 мм |
200; 250; 300 мм | |
|
0,02 |
- |
5 |
- |
6 |
|
0,05 |
5 |
5 |
5 |
10 |
|
0,10 |
8 |
8 |
6 |
10 |
|
0,15 |
8 |
10 |
8 |
12 |
Таблица 4 -
|
Наименование характеристики |
Значение |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке уровней на горизонтальную плоскость или горизонтально расположенный цилиндр, цены деления, не более |
% |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня рабочей вертикальной поверхности по вертикальной плоскости или вертикально расположенному цилиндру, цены деления, не более |
У2 |
|
Отклонение пузырька продольной ампулы от среднего (нулевого) положения при установке рамного уровня верхней рабочей поверхностью по горизонтальной плоскости или по горизонтально расположенному цилиндру, цены деления, не более |
У2 |
|
Разность показаний уровня с механизмом установки на нуль при установке на горизонтальную плоскость и горизонтально расположенный цилиндр, цены деления, не более |
У2 |
|
Изменение показаний уровня, установленного нижней призматической канавкой на горизонтально расположенный цилиндр, при повороте уровня относительно оси цилиндра на угол в пределах шкалы поперечной ампулы, цены деления, не более |
% |
|
Пределы допускаемой абсолютной погрешности установки поперечной ампулы относительно рабочей поверхности основания уровней, цены деления, не более |
±1 |
|
Условия эксплуатации:
|
+18 до +22 80 |
|
Установленный полный срок службы, лет, не менее |
4 |
Таблица 5 - Технические характеристики
|
Модификация уровня |
Длина рабочей поверхности L, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
Брусковый |
100 |
100 |
48 |
47 |
1,1 |
|
150 |
150 |
48 |
47 |
1,6 | |
|
200 |
200 |
48 |
47 |
2,1 | |
|
250 |
250 |
48 |
47 |
2,6 | |
|
300 |
300 |
48 |
47 |
3,1 | |
|
Рамный |
100 |
100 |
45 |
100 |
1,7 |
|
150 |
150 |
45 |
150 |
2,6 | |
|
200 |
200 |
45 |
200 |
4,2 | |
|
250 |
250 |
45 |
250 |
5,5 | |
|
300 |
300 |
45 |
300 |
6,8 |
