Номер по Госреестру СИ: 85685-22
85685-22 Анемометры ультразвуковые
(Ventus)
Назначение средства измерений:
Анемометры ультразвуковые Ventus (далее - анемометры Ventus) предназначены для измерений скорости и направления воздушного потока.
Внешний вид.
Анемометры ультразвуковые
Рисунок № 1
Внешний вид.
Анемометры ультразвуковые
Рисунок № 2
Внешний вид.
Анемометры ультразвуковые
Рисунок № 3
Внешний вид.
Анемометры ультразвуковые
Рисунок № 4
Внешний вид.
Анемометры ультразвуковые
Рисунок № 5
Внешний вид.
Анемометры ультразвуковые
Рисунок № 6
Внешний вид.
Анемометры ультразвуковые
Рисунок № 7
Общие сведения
Дата публикации - 27.05.2022
Срок свидетельства - 26.05.2027
Номер записи - 187635
ID в реестре СИ - 1399767
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ventus-X-UMB,
Производитель
Изготовитель - Фирма "OTT HydroMet Fellbach GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 25
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1273 от 2022.05.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анемометры ультразвуковые (Ventus)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Анемометры ультразвуковые (Ventus)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 25 | 25 | 0 | 0 | 25 | 25 | 0 |
Стоимость поверки Анемометры ультразвуковые (Ventus)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анемометры Ventus имеют автономное программное обеспечение (далее - ПО) и встроенное программное обеспечение (далее - ПО). Автономное ПО «UMB-Config-Tool», «Config-Tool.NET» предназначено для тестирования, обновления встроенного ПО и для конфигурации оборудования анемометров Ventus. Встроенное ПО отвечает за работу анемометров Ventus, передачу данных в линии связи. Влияние автономного ПО и встроенного ПО учтено при нормировании метрологических характеристик.
Уровень защиты автономного ПО и встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Наименование и версия автономного ПО и встроенного ПО представлены в таблицах 1, 2.
Таблица 1 - Идентификационные данные автономного ПО анемометров Ventus
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UMB-Config-Tooi, Config-Tool.NET |
|
Номер версии (идентификационный номер) ПО |
не ниже v2.5 |
Таблица 2 - Идентификационные данные
ПО
Ventus
|
Исполнение |
Идентификационные данные (признаки) |
Значение |
|
Ventus-X-UMB |
Идентификационное наименование ПО |
Ventus_Release_v35.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v35 | |
|
Ventus-UMB |
Идентификационное наименование ПО |
Ventus_Release_v22.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v22 | |
|
V200A-UMB |
Идентификационное наименование ПО |
Ventus_Release_v19.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v19 |
Знак утверждения типа
Знак утверждения типа наносится на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом. Заводской номер наносится на корпус анемометров Ventus в виде наклейки.Общий вид анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлен на рисунках 1, 2. Места нанесения знака утверждения типа и заводских номеров анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 1, 2. Заводские номера анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 3, 4, 5. Схема пломбирования анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлена на рисунках 6, 7.
место нанесения заводского номера место нанесения знака
утверждения типа
Рисунок 1 - Общий вид; места нанесения заводского номера, знака утверждения типа анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB);
место нанесения
место нанесения заводского номера
знака утверждения типа
Рисунок 2 - Общий вид; места нанесения заводского номера, знака утверждения типа Ventus (исполнение V200A-UMB);
G LUFFT Mess- und Regeltechnik GmbH 8371.UMTX Ventus-UMB °Derating voltage: 24 VDC f
им a 51 iiiii
1611 bti

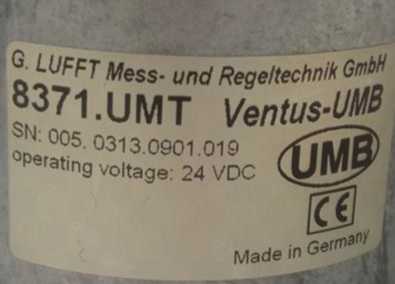

Рисунок 3 - Заводской номер исполнения
Ventus-X-UMB

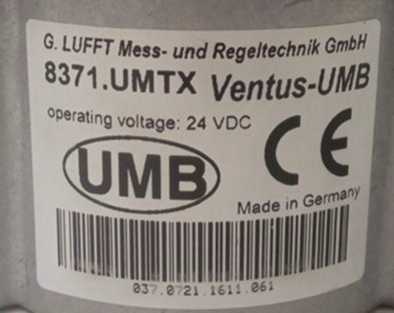

Рисунок 4 - Заводской номер исполнения
Ventus-UMB

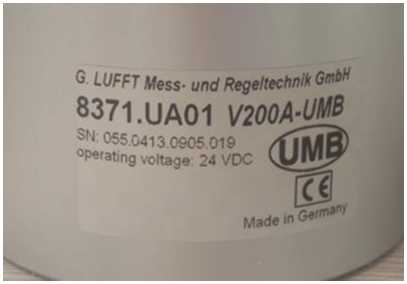

Рисунок 5 - Заводской номер исполнения V200A-UMB
место пломбирования

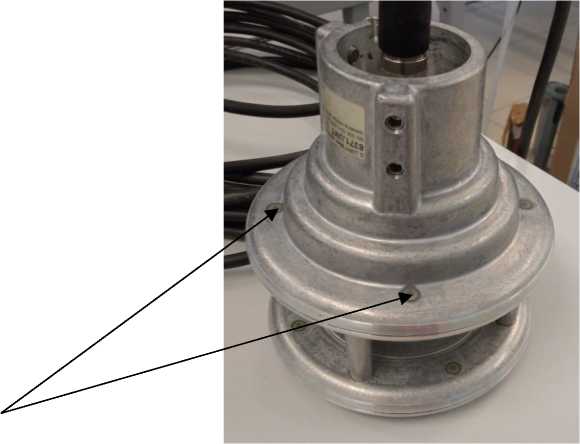

Рисунок 6 - Схема пломбирования анемометров Ventus
(исполнения Ventus-X-UMB, Ventus-UMB)
место пломбирования

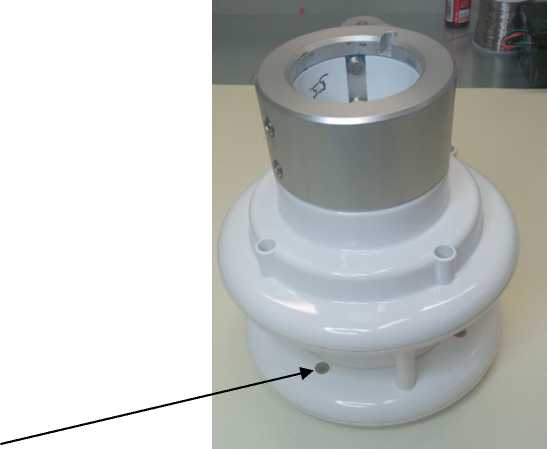

Рисунок 7 - Схема пломбирования анемометров Ventus
(исполнение V200A-UMB)
Программное обеспечениеАнемометры Ventus имеют автономное программное обеспечение (далее - ПО) и встроенное программное обеспечение (далее - ПО). Автономное ПО «UMB-Config-Tool», «Config-Tool.NET» предназначено для тестирования, обновления встроенного ПО и для конфигурации оборудования анемометров Ventus. Встроенное ПО отвечает за работу анемометров Ventus, передачу данных в линии связи. Влияние автономного ПО и встроенного ПО учтено при нормировании метрологических характеристик.
Уровень защиты автономного ПО и встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Наименование и версия автономного ПО и встроенного ПО представлены в таблицах 1, 2.
Таблица 1 - Идентификационные данные автономного ПО анемометров Ventus
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UMB-Config-Tooi, Config-Tool.NET |
|
Номер версии (идентификационный номер) ПО |
не ниже v2.5 |
Таблица 2 - Идентификационные данные
ПО
Ventus
|
Исполнение |
Идентификационные данные (признаки) |
Значение |
|
Ventus-X-UMB |
Идентификационное наименование ПО |
Ventus_Release_v35.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v35 | |
|
Ventus-UMB |
Идентификационное наименование ПО |
Ventus_Release_v22.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v22 | |
|
V200A-UMB |
Идентификационное наименование ПО |
Ventus_Release_v19.rc.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже v19 |
Основные метрологические и технические характеристики приведены в таблицах 3, 4
Таблица 3 - Метрологические характеристики
|
Исполнение |
Наименование характеристики |
Значение |
|
Ventus-X-UMB Ventus-UMB |
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 75,0 |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,1 до 10,0 м/с включ., -в диапазоне св. 10,0 до 65,0 м/с включ., -в диапазоне св. 65,0 м/с |
±0,2 ±(0,02-V)* ±(0,05-V) | |
|
V200A-UMB |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 75,0 |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,3 до 10,0 м/с включ., -в диапазоне св. 10,0 до 35,0 м/с включ., -в диапазоне св. 35,0 м/с |
±0,3 ±(0,03-V) ±(0,05-V) | |
|
Ventus-X-UMB Ventus-UMB |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока: |
±2° |
Продолжение таблицы 3
|
Исполнение |
Наименование характеристики |
Значение |
|
V200A-UMB |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | |
|
Примечание: *V- измеренная скорость воздушного потока, м/с | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: -напряжение постоянного тока, В |
с обогревом |
без обогрева |
|
от 21,6 до 26,4 |
от 18 до 26,4 | |
|
Потребляемая мощность, В^А, не более (при 24 В постоянного тока) Исполнение: Ventus-X-UMB Ventus-UMB V200A-UMB |
с обогревом |
без обогрева |
|
240 |
1,2 | |
|
230 |
1,2 | |
|
21,6 |
1,2 | |
|
Интерфейсы связи |
RS-485 | |
|
Габаритные размеры (с крепежной скобой), мм, не более:
|
170 150 | |
|
Масса, кг, не более (с крепежной скобой без присоединительного кабеля) Исполнение: Ventus-X-UMB, Ventus-UMB V200A-UMB | ||
|
1,62 | ||
|
0,80 | ||
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
с обогревом |
без обогрева |
|
от -40 до +60 |
от -20 до +60 | |
|
от 0 до 100 | ||
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
35000 | |
на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре, раздел 3 «Описание работы».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Стандарт предприятия «Анемометры ультразвуковые Ventus», № 001.
ПравообладательФирма OTT HydroMet Fellbach GmbH, Германия
Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон: +49 711/51822-0;
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Изготовитель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон: +49 711/51822-0;
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон: +49 711/51822-0;
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Конструкция анемометров Ventus представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания, датчиком давления и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.
Принцип действия анемометров Ventus при определении скорости и направления воздушного потока основан на вычислении времени распространения ультразвуковых импульсов в воздухе. Анемометры Ventus состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующем импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между двумя головками одной пары происходит в обоих направлениях.
Анемометры Ventus передают значения скорости и направления воздушного потока по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Анемометры Ventus выпускаются в трех исполнениях: Ventus-X-UMB, Ventus-UMB, V200A-UMB. Ventus-X-UMB, Ventus-UMB выполнены в металлическом корпусе, V200A-UMB в пластиковом корпусе. Ventus-X-UMB отличается наличием дополнительного обогрева каждой из ультразвуковых головок для эксплуатации в зимний период. V200A-UMB отличается диапазоном измерений и погрешностью измерений скорости воздушного потока.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в формуляр. Знак утверждения типа наносится на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом. Заводской номер наносится на корпус анемометров Ventus в виде наклейки.
Общий вид анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлен на рисунках 1, 2. Места нанесения знака утверждения типа и заводских номеров анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 1, 2. Заводские номера анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 3, 4, 5. Схема пломбирования анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлена на рисунках 6, 7.
место нанесения заводского номера место нанесения знака
утверждения типа
Рисунок 1 - Общий вид; места нанесения заводского номера, знака утверждения типа анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB);
место нанесения
место нанесения заводского номера
знака утверждения типа
Рисунок 2 - Общий вид; места нанесения заводского номера, знака утверждения типа Ventus (исполнение V200A-UMB);
G LUFFT Mess- und Regeltechnik GmbH 8371.UMTX Ventus-UMB °Derating voltage: 24 VDC f
им a 51 iiiii
1611 bti
Рисунок 3 - Заводской номер исполнения
Ventus-X-UMB
Рисунок 4 - Заводской номер исполнения
Ventus-UMB
Рисунок 5 - Заводской номер исполнения V200A-UMB
место пломбирования
Рисунок 6 - Схема пломбирования анемометров Ventus
(исполнения Ventus-X-UMB, Ventus-UMB)
место пломбирования
Рисунок 7 - Схема пломбирования анемометров Ventus
(исполнение V200A-UMB)
Таблица 5 - Комплектность анемометров Ventus
|
Наименование |
Обозначение |
Количество |
|
Анемометр ультразвуковой Ventus |
8371.UMT/8371.UMTX/8371.UA01 |
1 шт. |
|
Формуляр |
1 экз. |
Основные метрологические и технические характеристики приведены в таблицах 3, 4
Таблица 3 - Метрологические характеристики
|
Исполнение |
Наименование характеристики |
Значение |
|
Ventus-X-UMB Ventus-UMB |
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 75,0 |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,1 до 10,0 м/с включ., -в диапазоне св. 10,0 до 65,0 м/с включ., -в диапазоне св. 65,0 м/с |
±0,2 ±(0,02-V)* ±(0,05-V) | |
|
V200A-UMB |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 75,0 |
|
Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,3 до 10,0 м/с включ., -в диапазоне св. 10,0 до 35,0 м/с включ., -в диапазоне св. 35,0 м/с |
±0,3 ±(0,03-V) ±(0,05-V) | |
|
Ventus-X-UMB Ventus-UMB |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока: |
±2° |
Продолжение таблицы 3
|
Исполнение |
Наименование характеристики |
Значение |
|
V200A-UMB |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | |
|
Примечание: *V- измеренная скорость воздушного потока, м/с | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: -напряжение постоянного тока, В |
с обогревом |
без обогрева |
|
от 21,6 до 26,4 |
от 18 до 26,4 | |
|
Потребляемая мощность, В^А, не более (при 24 В постоянного тока) Исполнение: Ventus-X-UMB Ventus-UMB V200A-UMB |
с обогревом |
без обогрева |
|
240 |
1,2 | |
|
230 |
1,2 | |
|
21,6 |
1,2 | |
|
Интерфейсы связи |
RS-485 | |
|
Габаритные размеры (с крепежной скобой), мм, не более:
|
170 150 | |
|
Масса, кг, не более (с крепежной скобой без присоединительного кабеля) Исполнение: Ventus-X-UMB, Ventus-UMB V200A-UMB | ||
|
1,62 | ||
|
0,80 | ||
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
с обогревом |
без обогрева |
|
от -40 до +60 |
от -20 до +60 | |
|
от 0 до 100 | ||
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
35000 | |
