Номер по Госреестру СИ: 85541-22
85541-22 Устройства электронные для распределения тепловой энергии
(alloc)
Назначение средства измерений:
Устройства электронные для распределения тепловой энергии alloc (далее - устройства) предназначены для измерений температур поверхности отопительного прибора и окружающего воздуха в помещении, вычисления разности температур и вычисления интегральной величины, пропорциональной доле теплоотдачи отопительного прибора в коллективной системе отопления.
Внешний вид.
Устройства электронные для распределения тепловой энергии
Рисунок № 1
Внешний вид.
Устройства электронные для распределения тепловой энергии
Рисунок № 2
Внешний вид.
Устройства электронные для распределения тепловой энергии
Рисунок № 3
Внешний вид.
Устройства электронные для распределения тепловой энергии
Рисунок № 4
Внешний вид.
Устройства электронные для распределения тепловой энергии
Рисунок № 5
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства - 11.05.2027
Номер записи - 187590
ID в реестре СИ - 1399592
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
берегун, alloc,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РСТ Энерджи" (ООО "РСТ Энерджи")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 25557
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 10379
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 3651 дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2022.05.11 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Устройства электронные для распределения тепловой энергии (alloc)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РСТ Энерджи" (ООО "РСТ Энерджи")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85541-22 11.05.2027 |
Устройства электронные для распределения тепловой энергии, alloc Общество с ограниченной ответственностью "РСТ Энерджи" (ООО "РСТ Энерджи") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
10 лет |
|
94292-25 10.01.2030 |
Теплосчетчики ультразвуковые, Erste Energy Ultra X Общество с ограниченной ответственностью "РСТ Энерджи" (ООО "РСТ Энерджи") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Устройства электронные для распределения тепловой энергии (alloc)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 14473 | 14473 | 0 | 0 | 14472 | 14472 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 11083 | 11082 | 1 | 0 | 11083 | 11082 | 1 | ||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства электронные для распределения тепловой энергии (alloc)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Устройства имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т. к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее устройств и передачи на внешние устройства результатов измерений и диагностической информации.
Нормирование метрологических характеристик устройств проведено с учетом влияния ПО. Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
MASK |
|
Номер версии (идентификационный номер) |
не ниже 1 |
|
Цифровой идентификатор (контрольная сумма) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографическим способом и на корпус устройства методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе «Устройства электронные для распределения тепловой энергии alloc. Руководство по эксплуатации» в разделе 2 «Принцип работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ 26.51.5-001-19616028-2020. Устройства электронные для распределения тепловой энергии alloc. Технические условия
Изготовитель
Общество с ограниченной ответственностью «РСТ Энерджи» (ООО «РСТ Энерджи»)Адрес: 195221, РФ, г. Санкт-Петербург, ул. Антоновская, д. 14, корп. 2, Литера А, пом. 2-Н ИНН 7804607091
Телефон/факс: +7 (812) 455-46-00
E-mail: office@erste-energy.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: kip-mce.ru
E-mail: sittek@mail.ru
Принцип действия устройств заключается в измерении температур поверхности отопительного прибора и окружающего воздуха и вычислении разности температур, которая интегрируется по времени с учетом поправочных коэффициентов. Полученное в результате интегрирования число Е пропорционально количеству тепловой энергии, отданной отопительным прибором в помещение.
Интегральная величина Е вычисляется в соответствии с формулой (1):
т1
(1)
где /пр - измеренная температура поверхности отопительного прибора, °С;
/окр - измеренная температура окружающего воздуха (для устройств с двумя датчиками температуры) или постоянная запрограммированная температура помещения плюс 20 °С (для устройств с одним датчиком температуры), °С;
KQ - коэффициент, численно равный номинальному тепловому потоку отопительного прибора;
KC - коэффициент, учитывающий различный тепловой контакт между датчиками температуры устройства для распределения тепловой энергии, регистрирующими температуры отопительного прибора и воздуха в помещении, и теплоносителем в отопительном приборе и воздухом в помещении в месте установки, для разных типов поверхностей нагрева;
Кт - коэффициент, принимающий во внимание изменение теплоотдачи и изменение температуры датчиков в тех случаях, когда устройства для распределения тепловой энергии, работающие в соответствии с методом измерений одним датчиком, используются при расчетных температурах помещений, которые ниже базовой температуры воздуха;
Kn - показатель степени (заводская установка Kn = 1,3); dr - интервал времени измерения (интервал времени опроса), с;
Ti, Т2 - время начала и окончания периода измерений.
Устройства состоят из датчиков температуры (датчик температуры отопительного прибора и датчик температуры окружающего воздуха) и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает в свой состав микропроцессор, энергонезависимую память, оптический интерфейс и жидкокристаллический дисплей. Устройства оснащены беспроводным интерфейсом связи IrDA: оптический интерфейс для передачи измерительной информации на внешние устройства.
Устройства выпускаются в следующих исполнениях:
alloc V1 — устройство с одним датчиком температуры отопительного прибора;
alloc V2 — устройство с двумя датчиками температуры;
alloc V2 senso — устройство с двумя датчиками температуры (с выносным датчиком температуры отопительного прибора).
При монтаже устройства датчик температуры отопительного прибора закрепляется на тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного крепежа. Демонтаж устройства с отопительного прибора возможен только после разрушения пломбы. Факт разрушения пломбы регистрируется и кодируется в виде ошибки. Заводской номер представляет собой набор арабских цифр и наносится на лицевую панель устройств.
Общий вид устройств представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунке 2.

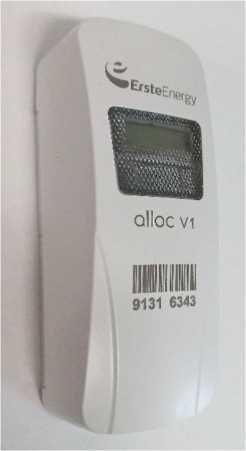

а) alloc V1

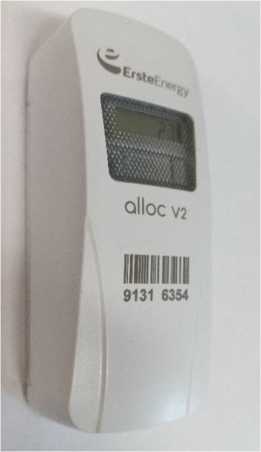

б) alloc V2
Рисунок 1 - Общий вид устройств

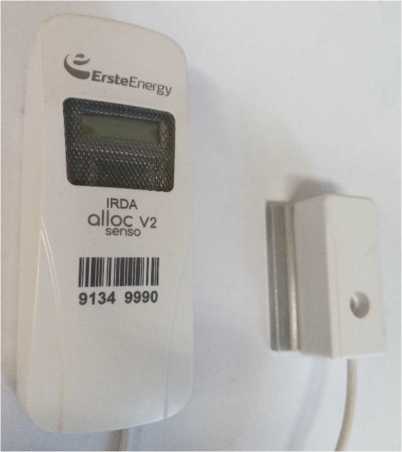

в) alloc V2 senso
винт пломбирования

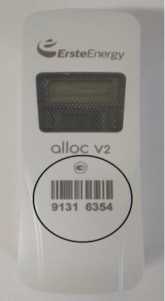

Рисунок 2 - Места пломбирования, знака утверждения типа, заводского номера, знака поверки
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Устройство электронное для распределения тепловой энергии alloc |
alloc* |
1 шт. |
|
Устройства электронные для распределения тепловой энергии alloc. Руководство по эксплуатации |
- |
1 экз. на партию |
|
Устройства электронные для распределения тепловой энергии alloc. Паспорт |
- |
1 экз. |
|
* - Исполнение устройства определяется договором на поставку | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнения с одним и двумя датчиками соответственно |
1 |
2 |
|
Диапазон измерений датчиков температуры, °С:
|
от +35 до +105 |
от +35 до +105 от +5 до +50 |
|
Условно постоянное значение /окр, °С |
+20 |
- |
|
Стартовые температуры измерений, °С |
/пр > +35 |
/пр > +35 и (/||р - /окр) +5 |
|
Пределы допускаемой относительной погрешности измерений интегральной величины Е, %:
|
±12 ±8 ±5 ±3 | |
|
Примечание: At - превышение температуры поверхности отопительного прибора над температурой окружающего воздуха, °С. At = /пр - /окр, для устройств с одним датчиком температуры /окр - постоянная запрограммированная температура помещения +20 °С | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
3 |
|
Срок службы элемента питания до замены, лет |
10 (плюс 12 месяцев резерва) |
|
Масса:
|
не более 0,10 не более 0,15 |
|
Габаритные размеры (высота, ширина, толщина), мм |
100 х 41 х 32 |
|
Срок службы, лет, не менее |
10 |
