Номер по Госреестру СИ: 85539-22
85539-22 Резервуары стальные горизонтальные цилиндрические
(РГС-5)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-5 (далее резервуары) предназначены для измерения объема нефтепродуктов, а также приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 9
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 10
Изготовитель
Общество с ограниченной ответственностью Уралспецмаш (ООО «Уралспецмаш»)ИНН: 5916022788
Адрес: 614054, г. Пермь ул. Соликамская 283/1
Телефон: +7 (342) 258-08-52
E-mail: mail@uralrezerv.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1
Тел.: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Принцип действия резервуаров РГС-5 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары РГС-5 представляет собой горизонтальный сварной сосуд цилиндрической формы с усечено-коническим днищем подземного расположения.
Резервуары оснащены техническими устройствами для проведение операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными и гидравлическими предохранительными клапанами; устройствами для отбора проб и замера уровня; противопожарным оборудованием.
Заполнение, опорожнение и выдача нефтепродуктов осуществляется через приемораздаточные патрубки.
Резервуары РГС-5 зав. №№ 029.02.21, 028.02.21, 027.02.21, 5/21 расположены на объектах АО «Транснефть-Север», республика Коми, г. Ухта, пр-т А.И. Зерюнова, 2/1.
Заводской номер наносится на маркировочную табличку при помощи спец состава, обеспечивающего идентификацию СИ, возможность прочтения и сохранность в условиях промышленной атмосферы.
Знак поверки наносится на свидетельство о певерке и градуировочную таблицу.
Пломбирование резервуаров РГС-5 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией самого резервуара.
Фотографии общего вида резервуаров стальных горизонтальных цилиндрических РГС-5 зав. №№ 029.02.21, 028.02.21, 027.02.21, 5/21 представлены на рисунках 1 - 8, маркировочных табличек на рисунках 9 - 12.

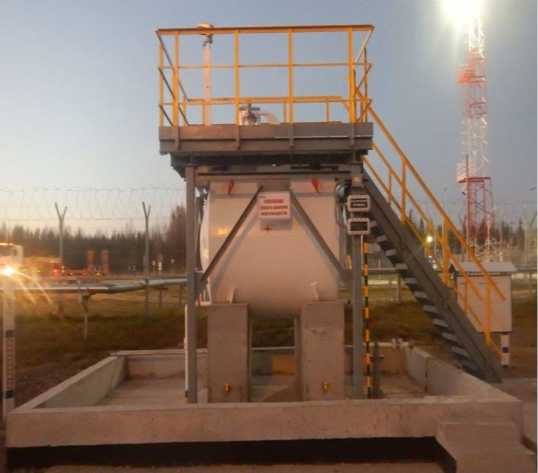

Рисунок 1 - Резервуар РГС-5 зав. № 027.02.21

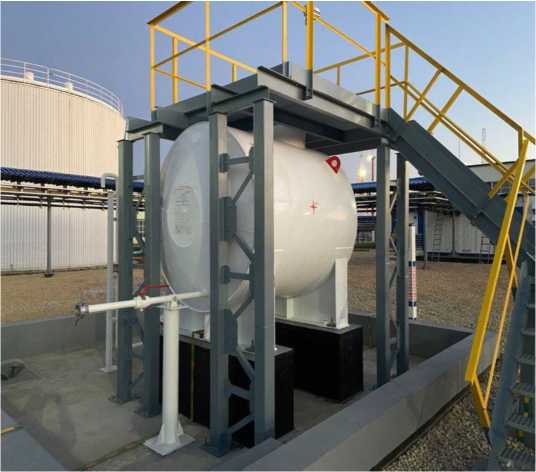

Рисунок 2 - Резервуар РГС-5 зав. № 029.02.21

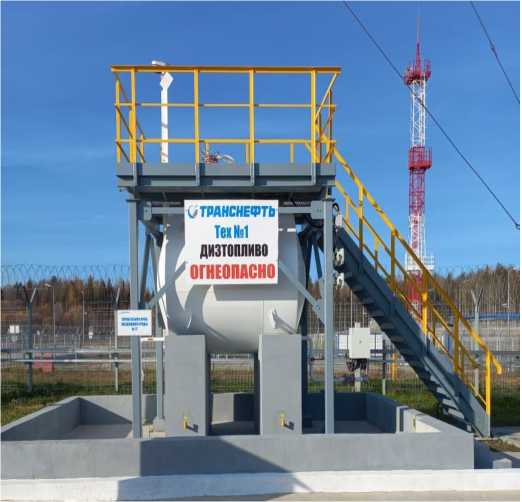

Рисунок 3 - Резервуар РГС-5 зав. № 028.02.21

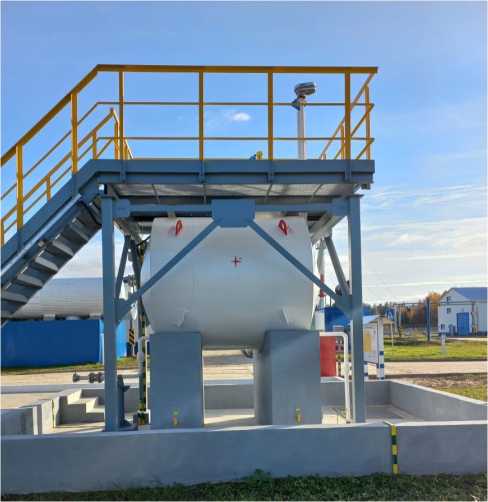

Рисунок 4 - Резервуар РГС-5 зав. № 5/21

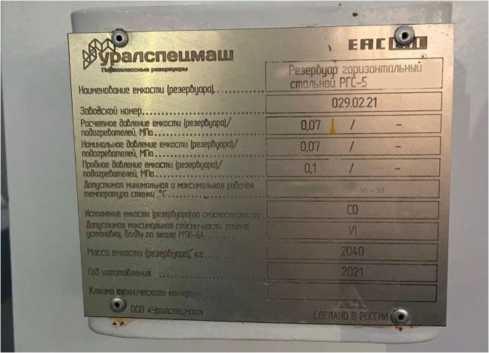

Рисунок 5 - Маркировочная табличка
резервуара РГС-5 зав. № 029.02.21

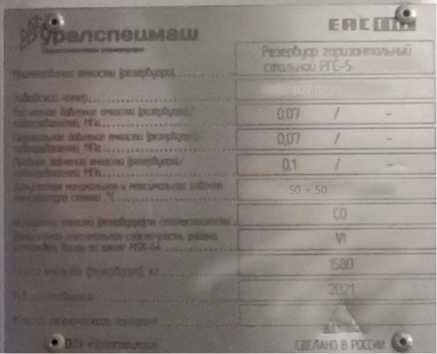

Рисунок 6 - Маркировочная табличка
резервуара РГС-5 зав. № 027.02.21

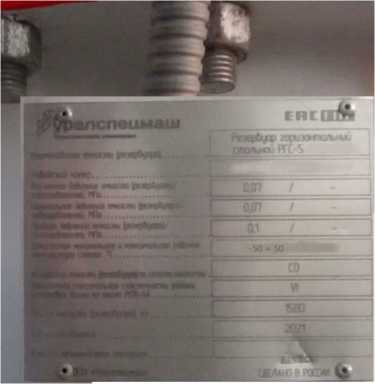

Рисунок 7 - Маркировочная табличка
резервуара РГС-5 зав. № 028.02.21

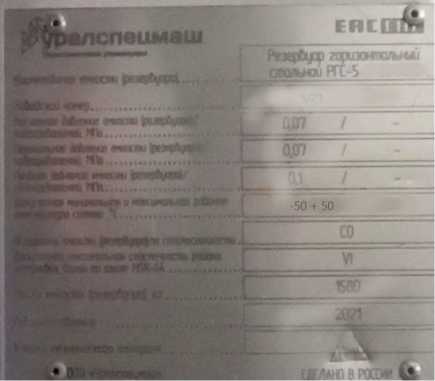

Рисунок 8 - Маркировочная табличка резервуара РГС-5 зав. № 5/21

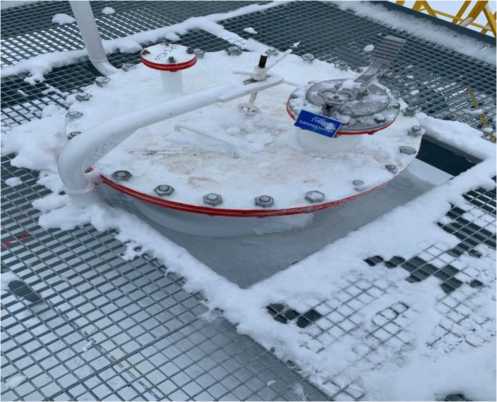

Рисунок 9 - Резервуар РГС-5 зав. № 029.02.21

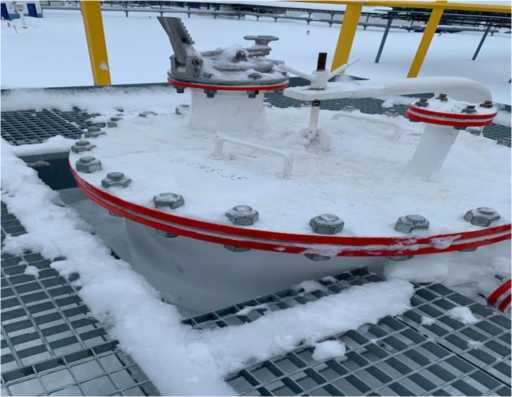

Рисунок 10 - Резервуар РГС-5 зав. № 028.02.21

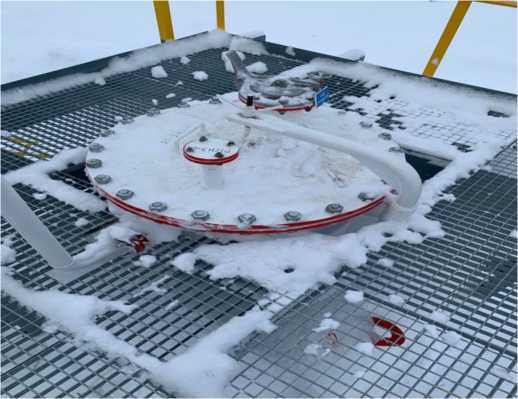

Рисунок 11 - Резервуар РГС-5 зав. № 027.02.21

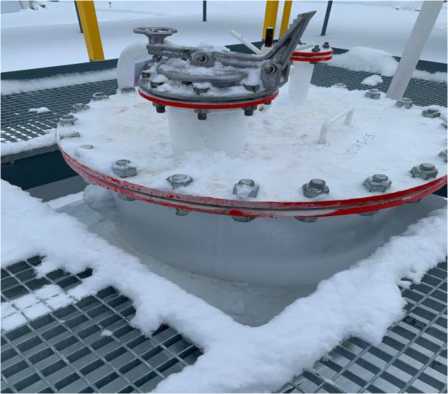

Рисунок 12 - Резервуар РГС-5 зав. № 5/21
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение |
Номинальная вместимость, м3 |
5 |
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,3 |
Таблица 2 - Основные технические характеристики
Наименование параметра |
Значение | |||
РГС-5 | ||||
Заводской номер резервуара |
027.02.21 |
028.02.21 |
029.02.21 |
5/21 |
Базовая высота резервуара, мм, не более |
2550 |
2500 |
2570 |
2395 |
Рабочие условия эксплуатации: | ||||
- температура окружающего воздуха, °С |
от -50 до +50 | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
Средний срок службы, лет, не менее |
20 |
