Номер по Госреестру СИ: 85555-22
85555-22 Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002
(Обозначение отсутствует)
Назначение средства измерений:
Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002 (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура 20 °C, абсолютное давление 0,101325 МПа).
Внешний вид.

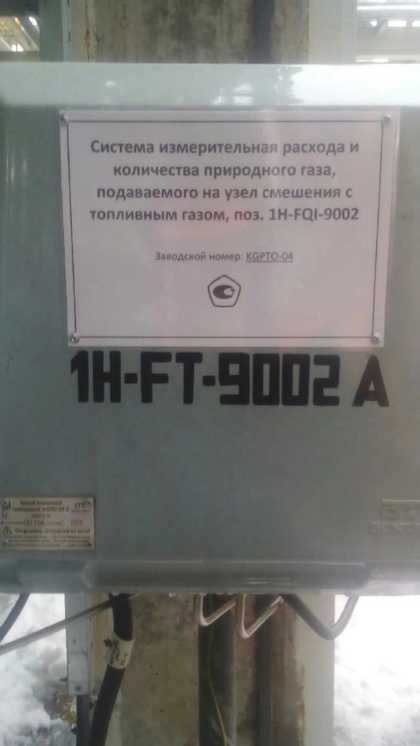

Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002
Рисунок № 1
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства -
Номер записи - 187529
ID в реестре СИ - 1399525
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Нет данных,
Производитель
Изготовитель - Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Нижнекамск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2066 от 2017.10.02 Об организации деятельности технического комитета по стандартизации "Тракторы и машины сельскохозяйственные"
№1176 от 2022.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80733-20 |
Система измерительная массового расхода (массы) воды поз. Склад серы цеха № 07 НПЗ АО "ТАИФ-НК", - Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
4 года |
|
81511-21 |
Система измерительная массового расхода (массы) газового конденсата стабильного поз. 1304_1 цеха № 04 ЗБ АО "ТАИФ-НК", Нет данных Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
81504-21 |
Комплекс измерительно-управляющий цеха № 09 "Локальной очистки промышленных сточных вод" НПЗ АО "ТАИФ-НК", Нет данных Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
81503-21 |
Комплекс измерительно-вычислительный цеха № 06 НПЗ АО "ТАИФ-НК", Нет данных Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
81595-21 |
Комплекс измерительно-управляющий цеха № 08 "Налива, слива и хранения светлых сернистых нефтепродуктов" НПЗ АО "ТАИФ-НК", 1, 8, 0, 8, 7, 4 Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
84066-21 |
Система измерительная массового расхода (массы) н-бутана поз. FT58312 цеха № 01 завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
85055-22 |
Комплекс измерительно-вычислительный, CENTUM VP Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
85257-22 |
Система измерительная объемного расхода и объема факельного газа позиция FT1853 цеха № 04 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
85383-22 |
Система измерительная количества вакуумного газойля позиция FT40505 от АО "ТАНЕКО" на НПЗ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
85328-22 |
Комплекс измерительно-управляющий цеха № 01 "Перегонки сернистых нефтей и выработки из них нефтепродуктов" НПЗ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
85555-22 |
Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002, Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
4 года |
|
86108-22 |
Система измерительная объемного расхода (объема) азота поз. 10401 ЗБ АО "ТАИФ-НК", Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86109-22 |
Система измерительная объемного расхода (объема) азота поз. 10400 ЗБ АО "ТАИФ-НК", Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86110-22 |
Система измерительная массового расхода (массы) метанола поз. 10409 ЗБ АО "ТАИФ-НК", Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86235-22 |
Комплекс измерительный ПАЗ установки синтеза МТБЭ и ТАМЭ и системы оборотного водоснабжения цеха № 01 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86236-22 |
Комплекс измерительный управляющий РСУ установки синтеза МТБЭ и ТАМЭ и системы оборотного водоснабжения цеха № 01 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86861-22 |
Система измерительная объемного расхода (объема) воздуха поз. 10414 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86877-22 |
Система измерительная массового расхода (массы) бутан-бутиленовой фракции поз. 20400 ЗБ АО "ТАИФ-НК", Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
86878-22 |
Система измерительная массового расхода (массы) бутан-бутиленовой фракции поз. 20408 ЗБ АО "ТАИФ-НК", Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
89989-23 |
Комплекс измерительный управляющий ПАЗ цеха № 01 "Установки каталитического крекинга" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
91340-24 |
Система измерительная объемного расхода (объема) и массового расхода (массы) пара поз. 10402 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
91825-24 |
Система измерительная объемного расхода (объема) и массового расхода (массы) воды поз. 60400 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
91826-24 |
Система измерительная объемного расхода (объема) и массового расхода (массы) воды поз. 30402 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
91843-24 |
Система измерительная объемного расхода (объема) и массового расхода (массы) воды поз. 60401 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92130-24 |
Система измерительная объемного расхода (объема) и массового расхода (массы) воды поз. 30400 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92622-24 |
Система измерительная массового расхода и массы фузельной воды в ХЗК из емкости Е-831 ЗБ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92988-24 |
Комплекс измерительный РСУ цеха № 07 "Слива-налива и хранения нефтепродуктов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92989-24 |
Комплекс измерительный РСУ цеха № 02 "Компаундирования, хранения и отгрузки товарных бензинов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92990-24 |
Комплекс измерительный ПАЗ цеха № 07 "Слива-налива и хранения нефтепродуктов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92988-24 |
Комплекс измерительный РСУ цеха № 07 "Слива-налива и хранения нефтепродуктов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92989-24 |
Комплекс измерительный РСУ цеха № 02 "Компаундирования, хранения и отгрузки товарных бензинов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
92990-24 |
Комплекс измерительный ПАЗ цеха № 07 "Слива-налива и хранения нефтепродуктов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
93271-24 |
Комплекс измерительный ПАЗ цеха № 02 "Компаундирования, хранения и отгрузки товарных бензинов" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
94250-24 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВСП-10000 Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
5 лет |
|
94627-25 |
Комплекс измерительный управляющий РСУ цеха № 01 "Установки каталитического крекинга" завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
95104-25 |
Комплекс измерительный ПАЗ цеха № 04 "Переработки газового конденсата и выработки из него углеводородных фракций" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
95157-25 |
Система измерительная массового расхода (массы) бензина прямогонного поз. FT-40506 цеха № 07 НПЗ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
95158-25 |
Система измерительная массового расхода (массы) бензина прямогонного поз. FT-40507 цеха № 07 НПЗ АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
|
95150-25 |
Комплекс измерительный РСУ цеха № 04 "Переработки газового конденсата и выработки из него углеводородных фракций" Завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
95191-25 |
Система измерительная массового расхода (массы) бензина прямогонного поз. FT-4306 цеха № 7 завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
95192-25 |
Система измерительная объемного расхода и объема воды поз. 1090 цеха № 4 завода Бензинов АО "ТАИФ-НК", Обозначение отсутствует Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ реализовано на базе ПО ИВК и обеспечивает реализацию функций СИКГ.
Системное ПО установлено в энергонезависимую память ИВК на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования ИВК.
Прикладное ПО «КПТС Stardom-Flow», установленное в ИВК, предназначено для расчета расхода и физических свойств газа в соответствии с ГОСТ 8.586.5-2005 и ГОСТ 30319.3-2015 соответственно.
Метрологические характеристики СИКГ нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CRC |
CRC FLOW |
|
Цифровой идентификатор ПО (CRC16) |
242С |
78В2 |
|
Назначение ПО |
Расчет физических свойств газа |
Расчет расхода газа |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типа СИКГ наносится по центру титульного листа паспорта и маркировочной таблички типографским способом.Заводской номер СИКГ в виде цифро-буквенного обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен типографским способом на табличку, расположенную на лицевой стороне обогреваемого шкафа, в котором размещен преобразователь перепада давления. Общий вид обогреваемого шкафа представлен на рисунке 1.
Нанесение знака поверки на СИКГ не предусмотрено.
Пломбирование СИКГ не предусмотрено.
Рисунок 1 - Общий вид обогреваемого шкафа
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ реализовано на базе ПО ИВК и обеспечивает реализацию функций СИКГ.
Системное ПО установлено в энергонезависимую память ИВК на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования ИВК.
Прикладное ПО «КПТС Stardom-Flow», установленное в ИВК, предназначено для расчета расхода и физических свойств газа в соответствии с ГОСТ 8.586.5-2005 и ГОСТ 30319.3-2015 соответственно.
Метрологические характеристики СИКГ нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CRC |
CRC FLOW |
|
Цифровой идентификатор ПО (CRC16) |
242С |
78В2 |
|
Назначение ПО |
Расчет физических свойств газа |
Расчет расхода газа |
Лист № 3
Всего листов 5 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч |
от 2440,11 до 15129,50 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % |
±2,5 |
|
Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, % диапазона измерений |
±0,12 |
|
Пределы допускаемой относительной погрешности вычислений объемного расхода газа, приведенного к стандартным условиям, % |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Перепад давления на сужающем устройстве, кПа |
от 1,0 до 25,0 |
|
Избыточное давление газа, МПа |
от 0,9 до 1,3 |
|
Температура газа, °C |
от -5 до 30 |
|
Условия эксплуатации:
преобразователей давления, °С
термопреобразователя, °С
|
от 10 до 40 от -30 до 40 от 10 до 30 от 84,0 до 106,7 |
|
Время наработки на отказ, ч |
36000 |
|
Примечание - Относительная влажность в месте установки средств измерений СИКГ должна соответствовать условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных средств измерений. | |
наносится по центру титульного листа паспорта и маркировочной таблички типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИнструкция «Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерительной расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002», свидетельство об аттестации методики (метода) измерений 2802/1-320-311459-2022.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта № 2825 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ПравообладательАкционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)
ИНН 1651025328
Адрес: 423574, Республика Татарстан, Нижнекамский район, г. Нижнекамск, ул. Соболековская, здание 45, офис 108
Телефон: (8555) 38-16-16, факс: (8555) 38-17-17
Web-сайт: https://www.taifnk.ru/
E-mail: kgpto@taifnk.ru
Изготовитель
Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)ИНН 1651025328
Адрес: 423574, Республика Татарстан, Нижнекамский район, г. Нижнекамск, ул. Соболековская, здание 45, офис 108
Телефон: (8555) 38-16-16, факс: (8555) 38-17-17
Web-сайт: https://www.taifnk.ru/
E-mail: kgpto@taifnk.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)ИНН 1651025328
Адрес: 423574, Республика Татарстан, Нижнекамский район, г. Нижнекамск, ул. Соболековская, здание 45, офис 108
Телефон: (8555) 38-16-16, факс: (8555) 38-17-17
Web-сайт: https://www.taifnk.ru/
E-mail: kgpto@taifnk.ru
Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.
Конструктивно СИКГ состоит из одного измерительного трубопровода и шкафа системы обработки информации (далее - СОИ).
На измерительном трубопроводе установлены:
-
- преобразователи давления измерительные 3051 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 14061-15) модели 3051С;
-
- преобразователь давления измерительный 3051 (регистрационный номер 14061-15) модели 3051Т;
-
- термопреобразователь универсальный ТПУ 0304 (регистрационный номер 50519-17).
В шкафу СОИ установлены:
-
- комплекс измерительно-вычислительный и управляющий STARDOM (регистрационный номер 27611-14) (далее - ИВК);
-
- преобразователи измерительные S, K, H (регистрационный номер 65857-16) модели KFD2-STC5-Ex1.2O.
Знак утверждения типа СИКГ наносится по центру титульного листа паспорта и маркировочной таблички типографским способом.
Заводской номер СИКГ в виде цифро-буквенного обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен типографским способом на табличку, расположенную на лицевой стороне обогреваемого шкафа, в котором размещен преобразователь перепада давления. Общий вид обогреваемого шкафа представлен на рисунке 1.
Нанесение знака поверки на СИКГ не предусмотрено.
Пломбирование СИКГ не предусмотрено.
Рисунок 1 - Общий вид обогреваемого шкафа
Таблица 4 - Комплектность СИКГ
|
Наименование |
Обозначение |
Количество |
|
Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002, заводской № KGPTO-04 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч |
от 2440,11 до 15129,50 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % |
±2,5 |
|
Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, % диапазона измерений |
±0,12 |
|
Пределы допускаемой относительной погрешности вычислений объемного расхода газа, приведенного к стандартным условиям, % |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Перепад давления на сужающем устройстве, кПа |
от 1,0 до 25,0 |
|
Избыточное давление газа, МПа |
от 0,9 до 1,3 |
|
Температура газа, °C |
от -5 до 30 |
|
Условия эксплуатации:
преобразователей давления, °С
термопреобразователя, °С
|
от 10 до 40 от -30 до 40 от 10 до 30 от 84,0 до 106,7 |
|
Время наработки на отказ, ч |
36000 |
|
Примечание - Относительная влажность в месте установки средств измерений СИКГ должна соответствовать условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных средств измерений. | |
