Номер по Госреестру СИ: 85560-22
85560-22 Гистерезисграфы
(PERMAGRAPH)
Назначение средства измерений:
Гистерезисграфы PERMAGRAPH (далее - гистерезисграфы) предназначены для измерений магнитных характеристик (остаточной намагниченности, остаточной индукции, коэрцитивной силы по намагниченности и индукции, максимального энергетического произведения) образцов магнитотвердых материалов (далее - МТМ) различных типов в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи.
Внешний вид.
Гистерезисграфы
Рисунок № 1
Внешний вид.
Гистерезисграфы
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления процессом измерений, обработки информации, для визуального отображения и хранения результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Perma |
Номер версии (идентификационный номер) ПО |
не ниже 7.0.2.3 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации типографским методом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Эксплуатация» Инструкции по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к Гистерезисграфам PERMAGRAPHГосударственная поверочная схема для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2816 от 29.12.2018 г.
МРН.100.01.СП. Стандарт предприятия. Гистерезисграфы PERMAGRAPH
Изготовитель
Magnet-Physik Dr. Steingroever GmbH, Германия,
Адрес: Emil-Hoffman-Strasse 3, D-50996 Кельн,
Тел: +49 22 36 3919 0;
Факс: +49 22 36 3919 19
e-mail: info@magnet-physik.de
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18 , факс: (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Принцип действия гистерезисграфов заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается компенсированная измерительная катушка (далее - катушка), содержащая две обмотки. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем (для высококоэрцитивных материалов намагничивание производится вне установки импульсным магнитным полем). Сигнал с обмоток измерительной катушки поступает на флюксметры, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Сигналы, полученные с флюксметров, позволяют построить петлю гистерезиса или кривую размагничивания (для высококоэрцитивных магнитотвердых материалов) и рассчитать характеристики образца магнитотвердых материалов.
Гистерезисграф состоит из измерительного блока с двумя всторенными флюксметрами (или двухканальный интегратор, выполняющий функции флюксметров) и источником питания SPV, электромагнита со сменными полюсными наконечниками, компенсированных измерительных катушек JH, комплекта приспособлений для температурных измерений (нагревательные полюса, термопара, температурные катушки JHT), персонального компьютера с предустановленным программным обеспечением и контрольного образца никеля для проверки работоспособности. Состав гистерезисграфа (количество измерительных катушек, электромагнит, сменные полюса и др.) может варьироваться в зависимости от комплекта поставки или конкретных требований заказчика.
Гистерезисграфы выпускаются в двух модификациях PERMAGRAPH С-300 и PERMAGRAPH L, отличающихся комплектацией, метрологическими и техническими характеристиками. В измерительном блоке PERMAGRAPH С-300 установлены два флюксметра электронных EF 5, в измерительном блоке PERMAGRAPH L установлен двухканальный интегратор.

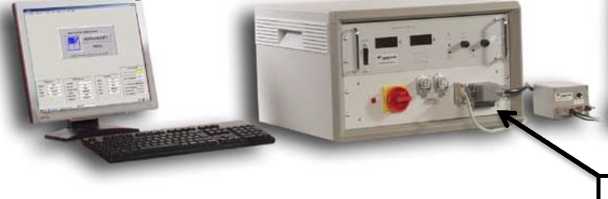

Заводской номер указывается на передней панели корпуса измерительного блока методом наклейки. Общий вид средства измерений представлен на рисунке 1.
Место нанесения заводского но-
Рисунок 1 - Общий вид гистерезисграфа PERMAGRAPH (а - гистерезисграф PERMAGRAPH L с электромагнитом EP 5; б - гистерезисграф PERMAGRAPH С-300 с электромагнитом EP 3)
Пломбирование гистерезисграфа не предусмотрено. Нанесение знака поверки на гисте-резисграф не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Гистерезисграф PERMAGRAPH в составе: |
PERMAGRAPH |
1 шт. |
- измерительный блок; |
SPV |
1 шт. |
- электромагнит*; |
EP 5 или EP 3 |
1 шт. |
- полюсные наконечники*; |
- |
1 шт. |
- компенсированные измерительные катушки*; |
JH |
4 шт. |
- нагревательные полюса*; |
- |
1 шт. |
- температурные измерительные катушки*; |
JHT |
1 шт. |
- термопара*; |
- |
1 шт. |
- контрольный образец Ni |
- |
1 шт. |
Персональный компьютер с ПО |
ПК |
1 шт. |
Инструкция по использованию программного обеспечения для PERMAGRAPH С/L. Perma. |
ИЭ ПО |
1 экз. |
Инструкция по эксплуатации. PERMAGRAPH С-300 (L) с компьютерным управлением (гистерезисграфа) |
ИЭ |
1 экз. |
Описание типа Гистерезисграф PERMAGRAPH |
ОТ |
1 экз. |
* комплектация гистерезисграфа зависит от модификации и требований заказчика |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальная напряженность магнитного поля для зазора 10 мм, не менее, кА/м: | |
- для стандартных полюсных наконечников диаметром 92 мм |
2200 |
- для концентрирующих полюсных наконечников диаметром 65 мм |
2500 |
Пределы допускаемой относительной погрешности максимальной напряженности магнитного поля, % |
±2,0 |
Диапазон измерения магнитного потока, Вб |
от 0,001 до 0,1 |
Пределы допускаемой относительной погрешности измерений магнитного потока, % |
±0,5 |
Диапазон измерений остаточной индукции образца, Тл |
от 0,2 до 1,4 |
Пределы допускаемой относительной погрешности измерений остаточной индукции, % |
± 3,5 |
Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной индукции, % |
1,2 |
Диапазон измерений коэрцитивной силы по индукции, кА/м |
от 100 до 1890 |
Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % |
± 4,5 |
Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по индукции, % |
1,5 |
Диапазон измерений коэрцитивной силы по намагниченности, кА/м |
от 100 до 2000 |
Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, % |
± 4,5 |
Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по намагниченности, % |
1,5 |
Диапазон измерений максимального энергетического произведения, кДж/м3 |
от 30 до 500 |
Пределы допускаемой относительной погрешности измерений максимального энергетического произведения |
±5,5 |
Предел допускаемого СКО случайной составляющей относительной погрешности измерений максимального энергетического произведения, % |
2,0 |
Диапазон измерений намагниченности (поляризации) насыщения ни- |
от 0,8 до 1000 |
келя, кА/м (Тл) |
(от 0,001 до 1,3) |
Предел допускаемого СКО случайной составляющей относительной погрешности измерений намагниченности (поляризации) насыщения никеля, % |
1,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
PERMAGRAPH L |
PERMAGRAPH С-300 | |
Габаритные размеры измерительного блока, | ||
мм, не более | ||
- высота |
340 |
600 |
- ширина |
550 |
560 |
- длина |
600 |
600 |
Масса измерительного блока, кг, не более |
90 |
95 |
Диаметр измеряемых образцов, мм |
от 6 до 60 | |
Диапазон устанавливаемых значений темпера- |
от 30 до 200 | |
туры, °С | ||
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +15 до +30 | |
- относительная влажность, % |
от 5 до 80 | |
Параметры электрического питания: | ||
- напряжение переменного тока, В |
380±38 | |
- частота переменного тока, Гц |
50/60 |
