Номер по Госреестру СИ: 79590-20
79590-20 Гистерезисографы
(REMACOMP® C)
Назначение средства измерений:
Гистерезисографы REMACOMP® C предназначены для определение магнитных характеристик образцов магнитомягких материалов в переменном магнитном поле.
Внешний вид.
Гистерезисографы
Рисунок № 1
Внешний вид.
Гистерезисографы
Рисунок № 2
Программное обеспечение
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных Comp.
ПО предназначено для управления работой гистерезисографов REMACOMP® C и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение. Результаты измерений дополняются в виде графиков и таблиц и при необходимости могут быть распечатаны.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Comp |
Номер версии (идентификационный номер) ПО |
не ниже 7 |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации типографским методом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля
ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля
ГОСТ 12635-67 Материалы магнитомягкие высокочастотные. Методы испытаний в диапазоне частот от 10 кГц до 1 МГц
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гистерезисо-графам REMACOMP® CТехническая документация Magnet-Physik Dr. Steingroever GmbH
Поверка
Поверкаосуществляется по документу МП 15-261-2020 «ГСИ. Гистерезисографы REMACOMP® C. Методика поверки», утвержденному УНИИМ-филиалом ФГУП «ВНИИМ имени Д.И. Менделеева 03.06.2020 г.
Основные средства поверки:
- стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной ГСО 10270-2013, удельные магнитные потери в интервале от 0,1 до 100,0 Вт/кг при заданных значениях амплитуды магнитной индукции в диапазоне от 0,01 до 1,7 Тл и в диапазоне частот перемагничивания от 50 до 5000 Гц, границы допускаемых значений относительной погрешности от ±0,3 до ±1,0 % при P=0,95;
- стандартный образец динамических магнитных свойств стали электротехнической холоднокатаной анизотропной (СОТЭС) ГСО 10271-2013, удельные магнитные потери в интервале от 0,1 до 30,0 Вт/кг при заданных значениях амплитуды магнитной индукции в диапазоне от 0,01 до 1,8 Тл и в диапазоне частот перемагничивания от 50 до 1000 Гц, границы допускаемых значений относительной погрешности от ±0,3 до ±0,5 % при P=0,95;
- рабочий эталон 4-го разряда согласно приложению к приказу Федерального агентства по техническому регулированию и метрологии от 31.07.2018 №1621 - частотомер электронносчетный 43-47А, диапазон частот от 0,1 Гц до 500 МГц (рег. № 6509-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Magnet-Physik Dr. Steingroever GmbH, ГерманияАдрес: Emil-Hoffmann-Strabe 3, D-50996 Кельн,
Телефон: +49/(0)2236/3919-0
E-mail: info@magnet-physik.de
Заявитель
Общество с ограниченной ответственностью «Лабораторные решения»(ООО «Лабораторные решения»)
ИНН 7743202627
Адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2
Телефон (факс): +7 (495) 357-57-55 (+7 (495) 230-18-58)
E-mail: info@lab-solutions.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Принцип действия гистерезисографов REMACOMP® C основан на создании при различных частотах заданного значения амплитуды напряженности магнитного поля в первичной (намагничивающей) обмотке кольцевого образца или в первичной (намагничивающей) обмотке аппарата Эпштейна и измерении амплитуды магнитной индукции на вторичной (измерительной) обмотке, мощности удельных магнитных потерь и других магнитных характеристик измеряемых образцов.
Гистерезисографы REMACOMP® C состоят из блока управления, измерительного блока для измерения образцов кольцевой формы, измерительного блока для измерения полосовых образцов (аппарат Эпштейна) и персонального компьютера с предустановленным ПО.
Гистерезисографы REMACOMP® C выпускаются в следующих модификациях С-100, С-200 и С-1200, которые отличаются диапазоном устанавливаемых частот, габаритными размерами блока управления и формой измеряемых образцов. Модификации С-100 и С-200 предназначены для определения магнитных характеристик образцов кольцевой формы, C-1200 для определения магнитных характеристик образцов кольцевой формы и полосовых образцов в аппарате Эпштейна.
Общий вид средства измерений представлен на рисунках 1, 2.
а б

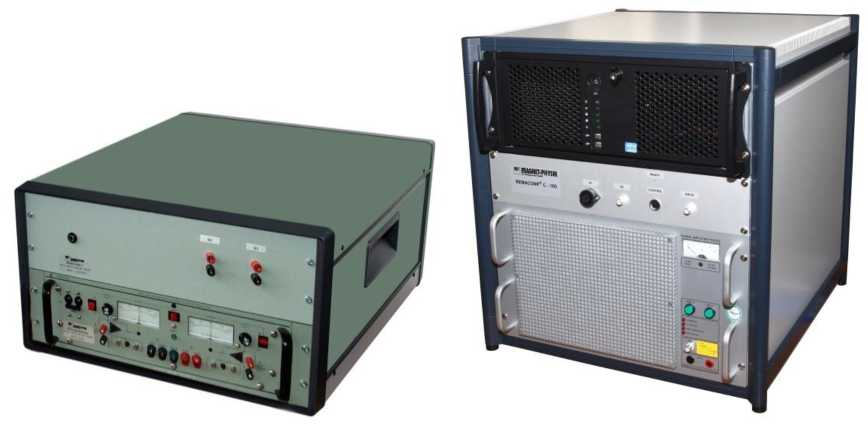

Рисунок 1 - Общий вид гистерезисографов REMACOMP® C (а - блок управления C-100, б - блок управления C-200)
в

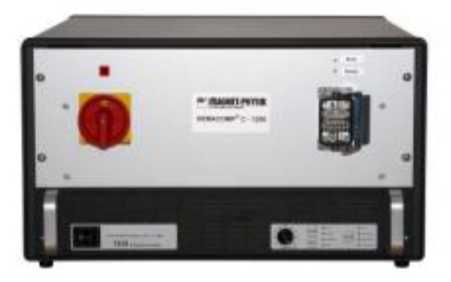

Рисунок 2 - Общий вид гистерезисографа REMACOMP® C (в - блок управления C-1200)
Пломбирование гистерезисографов REMACOMP® C не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Гистерезисограф REMACOMP® C в составе:
|
REMACOMP® C |
1шт. |
Продолжение таблицы 4
1 |
2 |
3 |
Персональный компьютер с ПО** |
ПК |
1 шт. |
Инструкция по эксплуатации |
ИЭ |
1 экз. |
Инструкция по эксплуатации программного обеспечения |
ИЭ Comp |
1 экз. |
ГСИ. Гистерезисограф REMACOMP® C. Методика поверки |
МП 15-261-2020 |
1 экз. |
Описание типа Гистерезисографов REMACOMP® C. |
ОТ |
1 экз. |
* Количество и вид определяется требованиями заказчика и модификацией ** По согласованию с заказчиком Гистерезисограф REMACOMP® C может поставляться без персонального компьютера |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
REMACOMP® C-100 |
REMACOMP® C-200 |
REMACOMP ® C-1200 | |
1 |
2 |
3 |
4 |
Диапазон задаваемых значений частоты перемагничивающего сигнала, Гц |
от 10 до 500-103 |
от 10 до 10403 |
от 10 до 24 03 |
Пределы допускаемой относительной погрешности установки частоты перемагничивающего сигнала, % |
±0,4 |
±0,4 |
±0,4 |
Задаваемые значения амплитуды напряженности магнитного поля, А/м |
от 10 до 5000 | ||
Диапазон показаний амплитуды магнитной индукции, Тл |
от 0,03 до 2,0 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Диапазон измерений амплитуды магнитной индукции, Тл |
от 0,5 до 2,0 | ||
Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции, %
|
±1,5 |
±1,5 |
±1,5 ±1,5 |
Диапазон измерений мощности удельных магнитных потерь, Вт/кг |
от 0,3 до 100,0 | ||
Пределы допускаемой относительной погрешности измерений мощности удельных магнитных потерь, %
|
±2,5 |
±2,5 |
±2,5 ±2,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
REMACOMP® C-100 |
REMACOMP® C-200 |
REMACOMP® C-1200 | |
1 |
2 |
3 |
4 |
Габаритные размеры, мм, не более: | |||
- высота |
577 |
300 |
300 |
- ширина |
554 |
520 |
520 |
- длина |
600 |
600 |
600 |
Параметры электрического питания: | |||
- напряжение питающей сети, В |
230,0±11,5 | ||
- частота питающей сети, Гц |
50/60 | ||
Масса, кг, не более |
75 |
70 |
50 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +15 до +25 | ||
- относительная влажность, % |
от 5 до 85 | ||
- атмосферное давление, кПа |
от 86 до 106 |
