Обозначение

Расшифровка обозначения

M*

Может принимать значения M или CM. Для ключей QL, PQL, QSP, CSP: версия ключа с приспособлением для окраски крепежа при достижении заданного значения крутящего момента силы

Обозначение

Расшифровка обозначения

I*

Может принимать значения:

LS, MS - на ключ установлен проводной передатчик (трансмиттер);

FH, FHM, FH1M, FHP, FHSLS, FHDS - на ключ установлен беспроводной передатчик (трансмиттер);

FHW - на ключ установлен беспроводной передатчик (трансмиттер);

LD, LDC - на ключ установлен проводной передатчик (трансмиттер);

FD, FDD, FHD - на ключ установлен беспроводной передатчик (трансмиттер) и дисплей для индикации момента затяжки;

BL, BLA, BLE - на ключ установлен беспроводной передатчик (трансмиттер) на солнечной батарее.

J

Может принимать значения:

-1/4, -3/8, -1/2 (и так далее) - указание размера специального уменьшенного присоединительного квадрата;

-MH - версия ключа с металлической ручкой;

-AD - на ключ установлен беспроводной передатчик (трансмиттер) и дисплей для индикации момента затяжки.

D*

Только для ключей QL: версия ключа с расположением присоединительного квадрата с двух сторон оси вращения

W*

Может принимать значения DW или W. Только для ключей QL: версия ключа с индикацией угла поворота

B*

Для ключей QSP, CSP: версия ключа с двусторонним направлением работы

Ti*, TiL, TiE*

Может принимать значения: Ti, TiL, TiE. Версия ключа из титанового сплава для облегчения веса

E*

Ключ поставляется с удлинительным рычагом

z*

Для ключей PQL и QSP - наличие на ключе электроизолирующей оболочки для защиты от поражения электрическим током до 1000 В

VVVV

Число указывает максимальное значение крутящего момента силы, Н^м

N

Указывает единицу измерения крутящего момента силы, Н^м

U*

Заводское обозначение версии модели цифрой от 2 до 9

G*

Дополнительное уточнение версии модели цифрой от 1 до 9

x*

Символ "x" служит для разделения версии модели и размера соединительной\рабочей части

Y*

Число указывает размер соединительной части - диаметр присоединительного штыря или размер присоединительного квадрата

L*

Размер зева гаечной насадки или кольцевой головки

AxB*

Два числа указывают размер присоединительного гнезда по стандарту DIN

K*

Для ключей, имеющих круглый присоединительный разъем принимает значение D

T*

Для ключей SP19N2-1x10N - SP19N2-9x10N, SP38N2x14N - принимает значение N, которое означает "notched" - наличие специальной выемки на зеве головки

H*

Только для ключей серии SP: специальная версия с меньшей внешней шириной головки для работы в узких пространствах

* - при наличии

Наименование

Обозначение

Количество

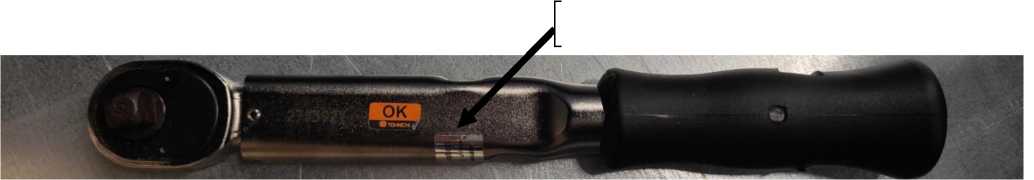

Ключ моментный предельный Tohnichi

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Модификация

Диапазон измерений, Н^м

Цена деления шкалы,

Н^м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

QSP1.5N4, CSP1.5N4x8D

от 0,3 до 1,5

-

±3

QL2N, CL2Nx8D

от 0,4 до 2

0,02

±3

SP2N2xL

от 0,4 до 2,0

-

±3

QSP3N4, CSP3N4x8D

от 0,6 до 3

-

±3

QL5N, CL5Nx8D

от 1 до 5

0,05

±3

QSP6N4, CSP6N4x8D

от 1 до 6

-

±3

SP8N2xL

от 1,5 до 8,0

-

±3

QL10N, CL10Nx8D, PQL10N, PCL10NX8D

от 2 до 10

0,1

±3

QSP12N4, CSP12N4x8D

от 2 до 12

-

±3

QL15N, CL15Nx8D, PQL15N, PCL15NX8D

от 3 до 15

0,1

±3

SP19N2xL, SP19N2-1x10, SP19N2-2x10, SP19N2-3x10, SP19N2-1x10N, SP19N2-3x10N, SP19N2-4x10N, SP19N2-5x10N, SP19N2-9x10N

от 3,5 до 19,0

-

±3

QSP25N3, SCSP25N-9x12, CSP25N3x10D

от 5 до 25

0,2

±3

QL25N5, CL25N5x10D, SCL25N5-9X12,

QL25N, CL25Nx10D

от 5 до 25

0,2

±3

PQL25N, PCL25NX10D

от 5 до 25

0,25

±3

MTQL40N

от 5 до 40

0,5

±3

SP38N2x14H

от 8 до 25

-

±3

SP38N2xL, SP38N2x14N, SP38N2-1x10,

SP38N2-2x10, SP38N2-3x10

от 8 до 38

-

±3

SP38N2x19H

от 38 до 39

-

±3

Модификация

Диапазон измерений, Н^м

Цена деления шкалы,

Н^м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

QSP50N3, SCSP50N-9x12, CSP50N3x12D,

CSP50N3x15D

от 10 до 50

-

±3

QL50N, CL50Nx12D, CL50Nx15D,

PQL50N, SCL50N-9x12, PCL50NX12D, PCL50NX15D

от 10 до 50

0,5

±3

PHL50N

от 10 до 50

0,5

±5

MTQL70N

от 10 до 70

1

±5

SP67N2xL, SP67N2x27H

от 13 до 67

-

±3

QSP100N4, SCSP100N-9x12,

CSP100N3x15D

от 20 до 100

-

±3

QL100N4, CL100Nx15D, PQL100N4,

SCL100N-9x12, PCL100NX15D

от 20 до 100

1

±3

PHL100N

от 20 до 100

1

±5

MTQL140N

от 20 до 140

1

±5

SP120N2xL, SP120N2x32H-MH

от 24 до 120

-

±3

QSP140N3, CSP140N3x15D

от 30 до 140

-

±3

QL140N, CL140Nx15D, PQL140N,

PCL140NX15D

от 30 до 140

1

±3

PHL140N

от 30 до 140

1

±5

SP160N2xL

от 30 до 160

-

±3

TiQL180N, TiLQL180N

от 40 до 180

2

±3

QSP200N4, SCSP200N-14x18,

CSP200N3x19D

от 40 до 200

-

±3

QL200N4, CL200Nx19D, PQL200N4, SCL200N-14x18, PCL200NX19D

от 40 до 200

2

±3

PHL200N

от 40 до 200

2

±5

QSP280N3, CSP280N3x22D

от 40 до 280

-

±3

QL280N, CL280Nx22D, PQL280N

от 40 до 280

2

±3

PHL280N

от 40 до 280

2

±5

SP220N2xL

от 45 до 220

-

±3

QSP420N, CSP420Nx22D

от 60 до 420

-

±3

QL420N, CL420Nx22D, PQL420N

от 60 до 420

2

±3

PHL420N

от 60 до 420

2

±5

SP310N2xL

от 65 до 310

-

±3

TiEQL360N

от 80 до 360

2

±3

SP420NxL

от 90 до 420

-

±3

QLE550N2, CLE550N2x27D

от 100 до 550

5

±3

TiEQLE750N

от 100 до 750

5

±3

SP560NxL

от 130 до 560

-

±3

QLE750N2, CLE750N2x27D

от 150 до 750

5

±3

CLE850N2x32D

от 200 до 850

5

±3

PHLE850N2

от 200 до 850

5

±5

QLE1000N2

от 200 до 1000

5

±3

Модификация

Диапазон измерений, Н^м

Цена деления шкалы, Н^м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

TiEQLE1400N

от 200 до 1400

10

±3

CLE1200N2x32D

от 300 до 1200

5

±3

PHLE1300N2

от 300 до 1300

5

±5

QLE1400N2

от 300 до 1400

10

±3

QLE2100N2

от 500 до 2100

10

±3

QLE2800N2

от 800 до 2800

20

±3

Модификация

Размер кольцевой головки L, мм

Диапазон измерений, Н^м

Цена деления шкалы, Н^м

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

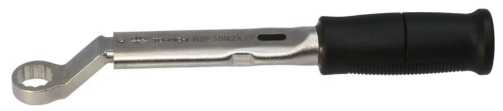

RSP8N2xL

8; 10

от 2 до 9

±3

RSP19N2xL

8

от 4 до 14,1

10; 13

от 4 до 21

RSP38N2xL

10

от 9 до 24,2

12; 13

от 9 до 29,5

14; 16; 17

от 9 до 42

RSP67N2xL

14; 16

от 14 до 59

17; 18; 19

от 14 до 73

RSP120N2xL

17; 18

от 24 до 100

19; 21; 22

от 24 до 120

RSP160N2xL

19; 21; 22; 24

от 30 до 160

RSP220N2xL

22; 24; 27

от 45 до 220

RSP310N2xL

24

от 65 до 255

27; 30

от 65 до 310

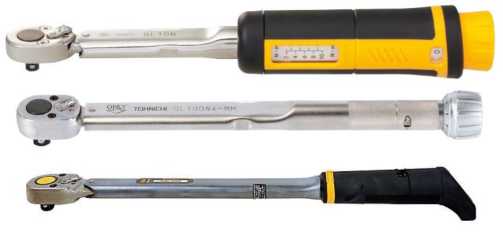

Модификация

Размер присоединительного квадрата, мм

Длина, мм, не более

Масса, кг, не более

QL2N, QL5N

6,35

194

0,27

QL10N, QL15N

6,35

219

0,29

PQL10N, PQL15N

6,35

190

0,19

PQL25N

9,53

215

0,25

PQL50N

9,53

250

0,7

MTQL40N

9,53

250

0,45

MTQL70N

9,53

285

0,47

QL25N5, QL25N

9,53

237

0,33

QL50N

9,53

260

0,45

MTQL140N

12,7

400

0,77

TiQL180N

12,7

494

0,9

TiLQL180N

12,7

594

1

QL100N4

12,7

335

0,69

Модификация

Размер присоединительного квадрата, мм

Длина, мм, не более

Масса, кг, не более

QL140N

12,7

400

0,88

QL200N4

12,7

490

1,4

PQL100N4

12,7

320

1

PQL140N

12,7

385

1,1

PQL200N4

12,7

470

1,8

TiEQL360N

19,05

987

2,4

TiEQLE750N

19,05

1365

4,5

QL280N

19,05

695

2

QL420N

19,05

995

3,4

QLE550N2

19,05

1189

4,3

QLE750N2

19,05

1342

5,6

PQL280N

19,05

670

2

PQL420N

19,05

972

3,4

QLE1000N2

25,4

1515

7,7

QLE1400N2

25,4

1787

11,1

QLE2100N2

25,4

1895

14,6

TiEQLE1400N

25,4

1794

7,5

QLE2800N2

38,1

2405

23,7

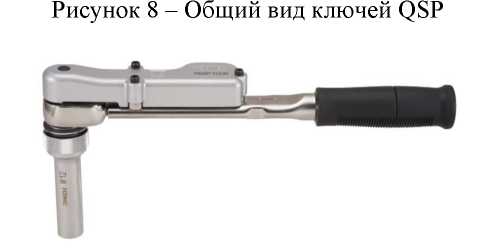

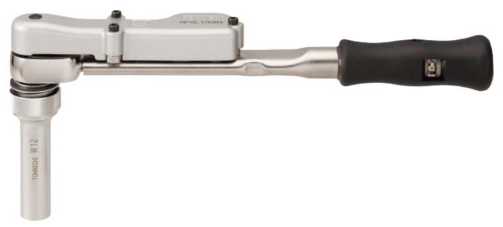

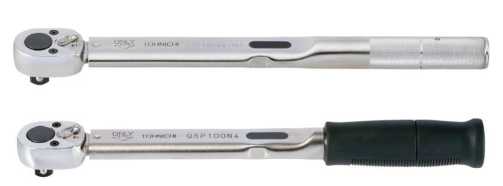

Модификация

Размер присоединительного квадрата или шестигранника, мм

Длина, мм, не более

Масса, кг, не более

QSP1.5N4, QSP3N4

6,35

165

0,16

QSP6N4

6,35

165

0,19

QSP12N4

6,35

175

0,25

QSP25N3

9,53

215

0,25

QSP50N3

9,53

240

0,4

QSP100N4

12,7

315

0,65

QSP140N3

12,7

380

0,7

QSP200N4

12,7

465

1,2

QSP280N3

19,05

667

1,8

QSP420N

19,05

971

3,1

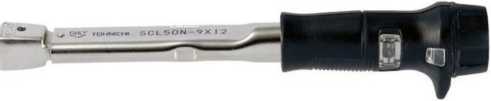

Модификация

Размер присоединительного прямоугольника, мм

Длина, мм, не более

Масса, кг, не более

SCL25N5-9K12

9х12

226

0,22

SCL50N-9x12

9х12

239

0,37

SCL100N-9x12

9х12

313

0,52

SCL200N-14x18

14x18

464

1,2

SCSP25N-9\I2

9х12

204

0,15

SCSP50N-9x12

9х12

230

0,3

SCSP100N-9x12

9х12

302

0,45

SCSP200N-14x18

14x18

434

1,2

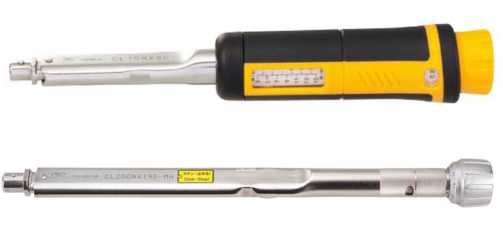

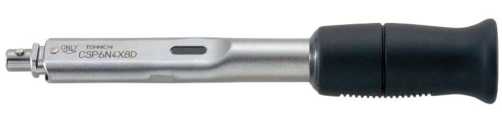

Модификация

Диаметр присоединительного разъема, мм

Длина, мм, не более

Масса, кг, не более

CL2Nx8D

0 8

174

0,24

CL5Nx8D

0 8

174

0,24

CL10Nx8D

0 8

199

0,26

CL15Nx8D

0 8

199

0,26

CSP1.5N4x8D

0 8

130

0,2

CSP3N4x8D

0 8

130

0,2

CSP6N4x8D

0 8

165

0,2

CSP12N4x8D

0 8

165

0,2

PCL10Nx8D

0 8

170

0,16

PCL15Nx8D

0 8

170

0,16

CSP25N3x10D

0 10

195

0,2

CL25N5x10D

0 10

216

0,3

CL25Nx10D

0 10

216

0,3

PCL25Nx10D

0 10

199

0,22

CL50Nx12D

0 12

230

0,37

CSP50N3x12D

0 12

220

0,3

PCL50Nx12D

0 12

225

0,32

CSP50N3x15D

0 15

220

0,3

CSP100N3x15D

0 15

290

0,45

CSP140N3x15D

0 15

350

0,55

CL50Nx15D

0 15

235

0,37

CL100Nx15D

0 15

310

0,52

CL140Nx15D

0 15

370

0,67

PCL50Nx15D

0 15

225

0,32

PCL100Nx15D

0 15

296

0,48

PCL140Nx15D

0 15

355

0,63

CSP200N3x19D

0 19

430

1

CL200Nx19D

0 19

455

1,2

PCL200Nx19D

0 19

432

1,3

CSP280N3x22D

0 22

625

1,4

CSP420Nx22D

0 22

920

2,7

CL280Nx22D

0 22

655

1,8

CL420Nx22D

0 22

940

3,1

CLE550N2x27D

0 27

1148

3,9

CLE750N2x27D

0 27

1291

4,9

CLE850N2x32D

0 32

1297

5,1

CLE1200N2x32D

0 32

1464

6,9

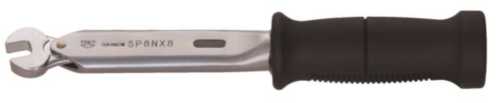

Модификация

Значения зева гаечной насадки L, мм

Длина, мм, не более

Масса, кг, не более

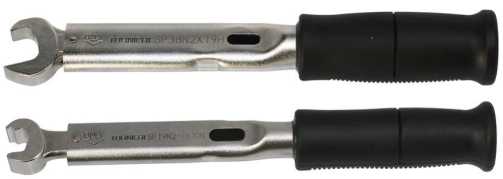

SP2N2xL

5,5; 7; 8; 10; 12; 13; 17; 19

180

0,15

SP8N2xL

7; 8; 9; 10; 12; 13; 19; 24; 27

189

0,15

SP19N2xL

10; 11; 12; 13; 14; 17; 19; 21

211

0,21

SP19N2-1x10,

SP19N2-2x10,

SP19N2-3x10,

SP19N2-1x10N

10

203

0,21

Модификация

Значения зева гаечной насадки L, мм

Длина, мм, не более

Масса, кг, не более

SP19N2-3x10N,

SP19N2-4x10N,

SP19N2-5x10N,

SP19N2-9x10N

10

203

0,21

SP38N2xL

8; 9; 10; 11; 12; 13; 14; 16; 17; 19; 22; 24;

27

240

0,37

SP38N2x14H

14

220

0,37

SP38N2x14N

14

224

0,37

SP38N2x19H

19

224

0,37

SP38N2-1x10,

SP38N2-2x10,

SP38N2-3x10

10

224

0,37

SP67N2xL

14; 16; 17; 18; 19; 21; 22; 24; 27; 29; 30;

32; 33.3

308

0,48

SP67N2x27H

27

294

0,48

SP120N2xL

14; 17; 18; 19; 21; 22; 23; 24; 27; 30

373

0,75

SP120N2x32H-MH

32

363

0,75

SP160N2xL

19; 21; 22; 24; 26; 27; 41

386

0,75

SP220N2xL

19; 22; 24; 27; 29; 30; 32; 34; 36

468

1,3

SP310N2xL

22; 24; 27; 30; 32; 41; 46

671

1,8

SP420NxL

27; 30; 32; 34; 35; 36

840

3,3

SP560NxL

30; 32; 36; 46; 55

1010

4,5

Модификация

Размер кольцевой головки L, мм

Длина, мм, не более

Масса, кг, не более

RSP8N2xL

8; 10

205

0,15

RSP19N2xL

8

220

0,2

10; 13

223

0,2

RSP38N2xL

10

244

0,35

12; 13

247

14; 16; 17

248

RSP67N2xL

14; 16

313

0,45

17; 18; 19

315

RSP120N2xL

17; 18

394

0,8

19; 21; 22

396

RSP160N2xL

19; 21; 22; 24

398

0,9

RSP220N2xL

22; 24; 27

483

1,5

RSP310N2xL

24

678

2

27; 30

682

Модификация

Зажимаемый диаметр, мм

Длина, мм, не более

Масса, кг, не более

PHL50N

от 13 до 38

316

1,5

PHL100N

от 13 до 38

472

1,65

PHL140N

от 13 до 38

530

1,8

PHL200N

от 13 до 38

620

2,3

Модификация

Зажимаемый диаметр, мм

Длина, мм, не более

Масса, кг, не более

PHL280N

от 13 до 38

833

2,95

PHL420N

от 26 до 52

1139

4,85

PHLE850N2

от 26 до 52

1664

8,2

PHLE1300N2

от 26 до 52

1831

10

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35
