Номер по Госреестру СИ: 85342-22
85342-22 Анализаторы воды
(TrueSense for Cooling)
Назначение средства измерений:
Анализаторы воды TrueSense for Cooling (далее - анализаторы) предназначены для измерений массовой концентрации свободного хлора (хлор, присутствующий в воде в виде хлорноватистой кислоты, ионов гипохлорита или растворенного молекулярного хлора) и массовой концентрации фосфат-ионов в промышленных водах.
Внешний вид.
Анализаторы воды
Рисунок № 1
Внешний вид.
Анализаторы воды
Рисунок № 2
Внешний вид.
Анализаторы воды
Рисунок № 3
Общие сведения
Дата публикации - 26.04.2022
Срок свидетельства - 20.04.2027
Номер записи - 187408
ID в реестре СИ - 1399179
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TrueSense for Cooling,
Производитель
Изготовитель - Фирма "Suez Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1022 от 2022.04.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы воды (TrueSense for Cooling)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85342-22 Анализаторы воды (TrueSense for Cooling) Фирма "Suez Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные |
Значение |
|
данные (признаки) | |
|
Идентификационное наименование ПО |
TrueSense Online 2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений описаны в разделе 4 «Базовое описание принципа работы», Руководства по эксплуатации и технического обслуживания.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды TrueSense for CoolingТехническая документация фирмы «Suez Analytical Instruments» США.
ПравообладательФирма «Suez Analytical Instruments», США
Адрес: 6060 Spine Rd STE 101, Boulder, CO 80301, United States
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru, E-mail: uniim@uniim.ru
Принцип действия анализаторов основан на фотометрическом методе анализа.
Анализатор обеспечивает определение массовой концентрации фосфора и массовой концентрации свободного хлора в автоматическом режиме в потоке воды с применением готовых реагентов, поставляемых производителем. Фотометрический метод определения массовой концентрации фосфат-ионов основан на их взаимодействии в кислой среде с молибдатом аммония и образованием фосфорно-молибденового комплекса, окрашенного в голубой цвет. Фотометрический метод определения массовой концентрации свободного хлора основан на применении индикатора Н^диэтил-р-сфенилендиамином (DPD).
Конструктивно анализатор представляет собой автоматический промышленный прибор, который состоит из двух корпусов, соединенных между собой ethernet кабелем. Первый корпус содержит две измерительные ячейки, реагенты для определения массовой концентрации фосфат-ионов и свободного хлора, систему для отбора пробы и слива отработанной пробы. Второй корпус содержит блок обработки и управления измерительной информацией, снабжен жидкокристаллическим дисплеем.
Содержание массовых концентраций фосфат-ионов и свободного хлора рассчитывается с помощью программного обеспечения в блоке обработки и управления по градуировочному графику, заложенному в память или построенному с использованием градуировочных смесей.

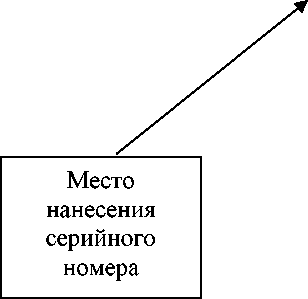

Каждый корпус анализатора имеет заводской номер. Маркировочная табличка с заводским номером расположена в правом нижнем углу левой боковой стенки корпуса анализатора. Заводской номер имеет цифровой формат, нанесен типографским способом.
Общий вид анализаторов представлен на рисунке 1.
а)
core analytes module
б)
v
Рисунок 1 - Общий вид анализаторов воды TrueSense for Cooling
а) корпус, содержащий блок обработки и управления измерительной информации,
б) корпус, содержащий измерительные ячейки
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации свободного хлора, мг/дм3 |
от 0,15 до 3,0 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации свободного хлора, % |
± 10 |
|
Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3 |
от 1,0 до 30 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат ионов, % |
± 5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса, содержащего блок обработки и | |
|
управления измерительной информации, мм, не более: | |
|
- длина |
440 |
|
- высота |
508 |
|
- ширина |
244 |
|
Габаритные размеры корпуса, содержащего измерительные | |
|
ячейки, мм, не более: | |
|
- длина |
440 |
|
- высота |
508 |
|
- ширина |
244 |
|
Масса, кг, не более | |
|
- корпус, содержащий блок обработки и управления | |
|
измерительной информации |
11,34 |
|
- корпус, содержащий измерительные ячейки |
12,25 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
110-240 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +50 |
|
- относительная влажность, %, не более |
95 |
