Номер по Госреестру СИ: 85227-22
85227-22 Толщиномеры ультразвуковые
(ECHOTEST)
Назначение средства измерений:
Толщиномеры ультразвуковые ECHOTEST (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 3
Общие сведения
Дата публикации - 14.04.2022
Срок свидетельства - 08.04.2027
Номер записи - 187255
ID в реестре СИ - 1398805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ECHOTEST 1077 Data, ECHOTEST 1077, ECHOTEST 1076 Data, ECHOTEST 1076 Basic,
Производитель
Изготовитель - KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№924 от 2022.04.08 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Толщиномеры ультразвуковые (ECHOTEST)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85227-22 Толщиномеры ультразвуковые (ECHOTEST) KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG (ГЕРМАНИЯ ) |
21391-13 Толщиномеры ультразвуковые (Булат-1М) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
85227-22 Толщиномеры ультразвуковые (ECHOTEST) KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG (ГЕРМАНИЯ ) |
46425-11 Толщиномеры ультразвуковые (БУЛАТ 1S) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
|
85227-22 Толщиномеры ультразвуковые (ECHOTEST) KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG (ГЕРМАНИЯ ) |
64154-16 Толщиномеры ультразвуковые (БУЛАТ 3) ООО "КОНСТАНТА" (РОССИЯ г.С.-Петербург) |
Кто поверяет Толщиномеры ультразвуковые (БУЛАТ 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АНК" (RA.RU.310566) | 11 | 9 | 2 | 0 | 9 | 7 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Толщиномеры ультразвуковые (БУЛАТ 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация толщиномера |
ECHOTEST 1076 Basic; ECHOTEST 1076 Data, ECHOTEST 1076 TC Basic, ECHOTEST 1076 TC Data |
ECHOTEST 1077 Data, ECHOTEST 1077 LF Data. |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
3.01 и выше |
1.38/1 и выше |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом. Комплектность средства измеренияТаблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 9 Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым ECHOTESTТехническая документация производителя.
Изготовитель
KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG, ГерманияАдрес: Otto-Hausmann-Ring 101, 42115, Wuppertal, Germany
Web-сайт: www.karldeutsch.de
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномеры состоят из электронного блока и пьезоэлектрического преобразователя, подключаемого к электронному блоку при помощи кабеля.
Толщиномеры выпускаются в следующих модификациях:
ECHOTEST 1076 Basic (маркировка: 1076.991)
ECHOTEST 1076 Data (маркировка:1076.992)
ECHOTEST 1076 TC Data (маркировка: 1076.993)
ECHOTEST 1076 TC Basic (маркировка:1076.994)
ECHOTEST 1077 Data (маркировка: 1077.997) ECHOTEST 1077 LF Data (маркировка: 1077.994).
Модификации, содержащие в наименовании «Basic», представляют собой базовую версию толщиномера.
Модификации, содержащие в наименовании «Data», отличаются наличием интерфейса данных и памяти для хранения измеренных значений.
Модификации ECHOTEST 1076, содержащие в наименовании «ТС», отличаются возможностью контроля толщины ОК через покрытие.
Модификации, содержащие в наименовании «LF», отличаются возможностью контроля толщины материалов с высоким коэффициентом затухания ультразвуковой волны, таких как пластик и стекловолокно (со специальным низкочастотным датчиком).
В отличии от толщиномеров ECHOTEST 1076, в толщиномерах ECHOTEST 1077 по умолчанию предусмотрена функция измерений толщины ОК через покрытие, имеется возможность отображения на дисплее результатов измерений в виде измеренных значений толщины, в режиме А-скан вместе с результатами измерений, а так же реализована возможность регулировки усиления двух типов: ACG и ATCG. ACG - автоматическая регулировка усиления, при которой происходит автоусиление всех отражений до тех пор, пока уровень первого эхо-сигнала не достигнет 90% экрана. ATGC - автоматическая временная регулировка усиления, при которой каждый из четырех последующих эхо-сигналов автоматически усиливается до уровня 95% экрана, что обеспечивает хорошо поддающиеся оценке многократные отражённые (повторные) эхо-сигналы без ограничения их уровня, что особенно важно для материалов с высоким затуханием сигнала. Толщиномеры ECHOTEST 1077 могут быть объединены в специальной стойке (максимум 6 модулей) для осуществления автоматизированного контроля.
Толщиномеры оснащаются пьезоэлектрическими преобразователями, изготавливаемыми компанией «KARL DEUTSCH». Для ECHOTEST 1076 предназначены раздельно-совмещенные преобразователи. Для ECHOTEST 1077 предназначены, совмещенные преобразователи, имеющие частоту от 0,8 до 16 МГц, а также могут использоваться раздельно-совмещенные преобразователи.
Общий вид толщиномеров ультразвуковых ECHOTEST приведен на рисунке 1.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.
Пломбирование толщиномеров не предусмотрено.

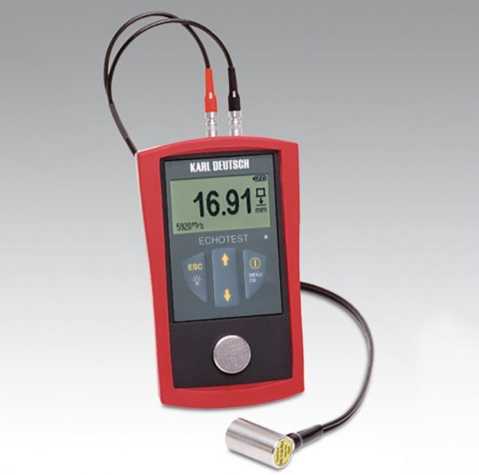

ECHOTEST 1076 Basic; ECHOTEST 1076 Data, ECHOTEST 1076 TC Basic, ECHOTEST 1076 TC Data

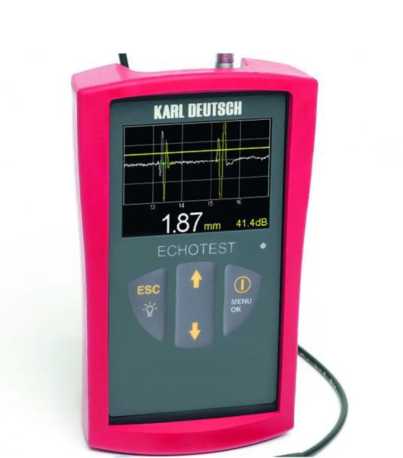

ECHOTEST 1077 Data,
ECHOTEST 1077 LF Data

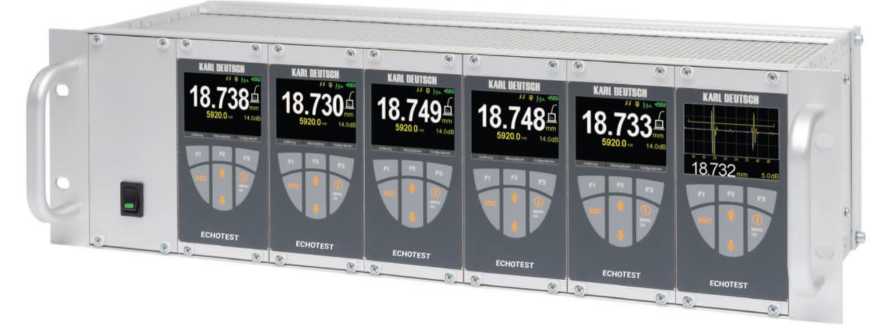

ECHOTEST 1077 Data, ECHOTEST 1077 LF Data, объединенные в специальной стойке
Рисунок 1 - Общий вид толщиномеров ультразвуковых ECHOTEST
|
Наименование |
Обозначение |
Количество |
|
Электронный блок |
1 шт. | |
|
Преобразователь |
* | |
|
Противоударный чехол |
1 шт. | |
|
Защитный кейс |
1 шт. | |
|
Гель для УЗК |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
*тип и количество преобразователей определяются при заказе | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины (по стали), мм!) ECHOTEST 1076 (раздельно-совмещенные преобразователи) ECHOTEST 1077 (совмещенные преобразователи) |
от 0,5 до 300 от 0,3 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм в диапазоне от 0,3 до 80 мм включ. в диапазоне св. 80 до 300 мм |
±0,1 ± (0,002-H) |
|
1) Зависит от преобразователя (указывается в индивидуальном приложении к руководству по эксплуатации толщиномера) H - измеренное значение толщины, мм. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины (по стали), мм1) ECHOTEST 1076 ECHOTEST 1077 |
от 0,5 до 400 от 0,2 до 500 |
|
Диапазон показаний толщины (по стали), мм1):
ECHOTEST 1076 ECHOTEST 1077
ECHOTEST 1077 |
от 2 до 30 от 0,2 до 300 от 2 до 300 |
|
Дискретность отсчета, мм ECHOTEST 1076 ECHOTEST 1077 |
0,1;0,01 0,1;0,01;0,001 |
|
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 100 до 19999,9 |
|
Питание осуществляется от двух батарей типа АА напряжением, В |
1,5 |
|
Габаритные размеры, мм, не более: длина ширина высота |
90 40 150 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до + 50 |
|
1) Зависит от преобразователя | |
