Номер по Госреестру СИ: 84955-22
84955-22 Установки измерительные
(КИТ КМД)
Назначение средства измерений:
Установки измерительные КИТ КМД (далее по тексту - установки) предназначены для измерения отклонения длины и отклонения от плоскопараллельности плоскопараллельных концевых мер длины, а так же для измерений линейных размеров.
Внешний вид.
Установки измерительные
Рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 2
Внешний вид.
Установки измерительные
Рисунок № 3
Внешний вид.
Установки измерительные
Рисунок № 4
Общие сведения
Дата публикации - 05.04.2022
Срок свидетельства - 25.03.2027
Номер записи - 187012
ID в реестре СИ - 1398425
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КИТ КМД; исполнение КТОР131001.002.13, КИТ КМД; исполнение КТОР131001.002.12, КИТ КМД, мод. КИТ КМД SM КТОР131001.002.12, КИТ КМД SM, КТОР.131001.002.12, КИТ КМД SM КТОР.131001002.12, КИТ КМД SM КТОР.131001.002.12, КИТ КМД PSMFH КТОР.131001.002.10, КИТ КМД PSM КТОР.131001.002.10, КИТ КМД PSM, КИТ КМД, исполнения КИТ КМД SM КТОР.131001.002.12, исполнения КИТ КМД PSM КТОР.131001.002.10, исполнение КТОР.131001.002.12, исполнение КИТ КМД SM КТОР.131001.002.12, исп. КИТ КМД SM КТОР.131, исп. КИТ КМД PSMFH КТОР131001.002.13, исп. КИТ КМД PSMFH КТОР131001.002.12, Без модификации, SM КТОР.131001.002.12, KTOP.131001.002.12,
Производитель
Изготовитель - Общество с ограниченной ответственностью "КИТ" (ООО "КИТ")
Страна - РОССИЯ
Населенный пункт - г. Ярославль
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 122
Выдано извещений - 2
Кол-во периодических поверок - 66
Кол-во средств измерений - 7
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№774 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки измерительные (КИТ КМД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "КИТ" (ООО "КИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84955-22 25.03.2027 |
Установки измерительные, КИТ КМД Общество с ограниченной ответственностью "КИТ" (ООО "КИТ") (РОССИЯ г. Ярославль) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Установки измерительные (КИТ КМД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 19 | 1 | 11 | 8 | 0 | 17 | 9 | 8 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 60 | 7 | 44 | 16 | 0 | 60 | 44 | 16 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 3 | 1 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ИЗКТ" (RA.RU.313637) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 4 | 2 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установки измерительные (КИТ КМД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "МЦ СЕВР ГРУПП" Москва |
7500 | 10404 |
|
ФБУ Челябинский ЦСМ Челябинская область |
13101 | 10404 |
|
ФБУ Ярославский ЦСМ Ярославская область |
10610 | 10404 |
Программное обеспечение
Установки имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
Таблица 1 - Сведения об идентификационных данных ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
«КИТ КМД Сервис» |
|
Идентификационное наименование ПО |
KIT KMD Service.exe |
|
Номер версии (идентификационный номер) ПО |
v2.0 и выше |
|
Цифровой идентификатор ПО |
- |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, привязанные к МАС -адресу сетевой карты процессорного блока компьютера.
Защита программного обеспечения установок соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосят на заднюю панель измерительного модуля методом наклейки или лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.3 «Порядок эксплуатации» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам измерительным КИТ КМДГосударственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
КТОР.131001.002 ТУ «Установки измерительные КИТ КМД. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «КИТ» (ООО «КИТ»)ИНН 7602060779
Юридический адрес: 150064, г. Ярославль, пр. Ленинградский 86-220
Фактический адрес: 150044, г. Ярославль, Тутаевское шоссе, 2, стр. 3
Почтовый адрес: 150064, г. Ярославль, пр. Ленинградский 86-220
Телефон/факс: (4852)50-42-50, 90-80-09, 910-665-90-17
E-mail: yar_kit@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web- сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия установки основан на измерении линейных размеров посредством преобразователя (преобразователей) линейных перемещений, сигнал с которого подвергается аналого-цифровой обработке с последующим выводом в цифровом и графическом виде.
В режиме измерений отклонений концевых мер длины действие установок основано на принципе сравнения концевых мер длины путем поочередного касания мер в заданных точках измерительным наконечником (измерительными наконечниками) преобразователя (преобразователей) линейных перемещений. Выходной сигнал преобразователей линейных перемещений поступает на вход измерительного модуля. В измерительном модуле происходит цифровая обработка сигнала. Измерительный модуль передает цифровой сигнал о линейном перемещении штока датчика в персональный компьютер. Цифровая информация в персональном компьютере обрабатывается управляющей программой, отображается на экране монитора и выводится на печатающее устройство. Информация о длине мер в применяемом эталонном наборе вводится оператором на этапе подготовки к работе.
В состав установок измерительных КИТ КМД, в зависимости от исполнения, входят измерительная стойка, измерительный модуль, модуль привода, измерительный преобразователь и персональный компьютер с программным обеспечением (см. таблицу 4).
Условное обозначение установок измерительных имеет следующий вид:
КИТ КМД [I] КТ0Р.131001.002.ХХ, где
[I] - группа знаков, обозначающих наличие в установке рабочих участков диапазонов измерений со следующими индексами: P - для диапазона измерений ±3 мкм, S - ±10 мкм, M - ±20 мкм, F - ±100 мкм, H - ± 200 мкм, A - ±1000 мкм; XX - последние две цифры исполнения установки.
Пример условного обозначения: установок измерительных с наличием рабочих участков диапазонов измерений: ±3 мкм, ±10 мкм, ±20 мкм, ±100 мкм, ± 200 мкм, ±1000 мкм:
КИТ КМД PSMFHA КТ0Р.131001.002.10ТУ
Установки выпускаются в исполнениях:
-
- КТОР.131001.002.10, КТОР.131001.002.11, КТОР.131001.002.12 - Рис. 1;
-
- КТОР.131001.002.13, КТОР.131001.002.14 - Рис. 2;
-
- КТОР.131001.002.15 - Рис. 3.
Исполнения установок отличаются комплектностью, указанной в таблице 4.
Заводской номер установок наносится на заднюю панель измерительного модуля в цифровом формате в виде таблички, методом наклейки или лазерной гравировки.

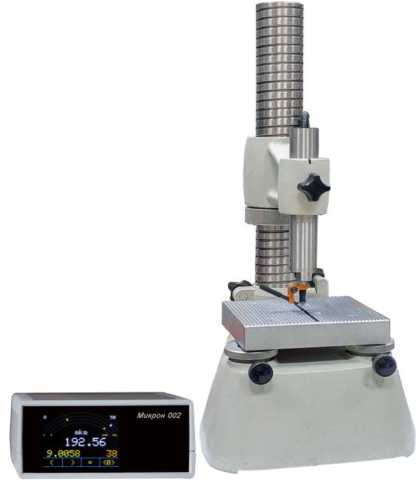

Рисунок 2 - Общий вид установок исполнений КТОР.131001.002.13, КТОР.131001.002.14
Рисунок 1 - Общий вид установок исполнений КТОР.131001.002.10, КТОР.131001.002.11,
КТОР.131001.002.12
Рисунок 3 - Общий вид установок исполнения КТОР.131001.002.15
Корпуса модуля измерительного и модуля привода опломбированы изготовителем для защиты от несанкционированного доступа.
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во, шт., на исполнение КТОР.131001.002.ХХ | |||||
|
10 |
11 |
12 |
13 |
14 |
15 | ||
|
Измерительный модуль "Микрон 002 02" |
УИН 003.01.00.00 |
1 |
1 |
1 |
1 |
1 |
- |
|
Измерительный модуль "Микрон 002" |
УИН 003.10.00.00 |
- |
- |
- |
- |
- |
1 |
|
Измерительная стойка |
УИН 003.06.00.00 |
1 |
1 |
1 |
- |
- |
- |
|
Преобразователь измерительный |
УИН 003.07.00.00 |
2 |
1 |
2 |
1 |
2 |
1 |
|
Стол с выступающей сферической вставкой |
УИН 003.08.00.00 |
- |
1 |
- |
- |
- |
- |
|
Адаптер измерительного преобразователя |
УИН 003.08.00.03 |
- |
- |
- |
1 |
2 |
- |
|
Стол дифференциальный |
УИН 003.08.00.02 |
1 |
- |
1 |
- |
- |
- |
|
Модуль привода "КИТ-П" |
УИН 003.02.00.00 |
1 |
1 |
1 |
- |
- |
- |
|
Компьютер |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Комплект оснастки: | |||||||
|
Кабель "USB" |
1 |
1 |
1 |
1 |
1 | ||
|
Экран |
1 |
- |
- | ||||
|
Движок 9х30 |
1 |
1 |
1 | ||||
|
Движок 9х35 |
1 |
1 |
1 | ||||
|
Арретир |
1 |
1 |
1 | ||||
|
Ножная тангента |
1 |
1 |
1 | ||||
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во, шт., на исполнение КТОР.131001.002.ХХ | |||||
|
10 |
11 |
12 |
13 |
14 |
15 | ||
|
Программное обеспечение: |
УИН 003.03.00.00 | ||||||
|
Компакт-диск с ПО |
1 |
1 |
1 |
1 |
1 |
1 | |
|
Документация | |||||||
|
Руководство по эксплуатации |
УИН 003.00.00.00РЭ |
1 |
1 |
1 |
1 |
1 |
1 |
|
Транспортировочная упаковка |
По заказу | ||||||
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнения |
КТОР.131001.002.10 |
КТОР.131001.002.11- КТОР.131001.002.15 |
|
Диапазон измерений, мкм, | ||
|
для исполнений с индексами: | ||
|
P |
±3 |
±3 |
|
S |
±10 |
±10 |
|
M |
±20 |
±20 |
|
F |
±100 |
±100 |
|
H |
±200 |
±200 |
|
А |
±1000 |
±1000 |
|
Диапазон показаний, мкм: -при шаге дискретности 0,01; 0,001 мкм |
±250 |
±250 |
|
-при шаге дискретности 0,1 мкм |
±2500 |
±2500 |
|
Шаг дискретности отсчета, мкм |
0,001; 0,01; 0,1 |
0,001; 0,01; 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений длины на диапазоне измерений, мкм: | ||
|
±3 |
±0,02 |
±0,03 |
|
±10 |
±0,04 |
±0,05 |
|
±20 |
±0,08 |
±0,08 |
|
±100 |
±0,30 |
±0,30 |
|
±200 |
±0,60 |
±0,60 |
|
Пределы допускаемой абсолютной погрешности измерений длины на диапазоне измерений, мкм: | ||
|
±1000 |
±4 |
±4 |
|
Размах показаний, мкм, не более |
±0,01 |
±0,02 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измерительное усилие, Н, не более |
2,0 |
|
Напряжение питания, В |
от 180 до 253 |
|
Частота питания, Гц |
от 40 до 60 |
|
Потребляемая мощность, Вт, не более |
350 |
|
Время предварительного прогрева, мин, не более |
15 |
|
Условия эксплуатации:
|
От +18 до +22 0,1 58±20 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Измерительный модуль и модуль привода: -Габаритные размеры не более, мм | |
|
длина |
300 |
|
ширина |
250 |
|
высота |
120 |
|
Измерительная стойка: | |
|
-Положение концевых мер длины при измерении отклонений |
вертикальное |
|
-Диапазон номинальных значений концевых мер длины при | |
|
измерении отклонений, мм |
от 0,1 до 100 |
|
-Габаритные размеры не более, мм | |
|
длина |
350 |
|
ширина |
370 |
|
высота |
550 |
|
Масса, кг, не более | |
|
измерительного модуля |
5 |
|
модуля привода |
5 |
|
измерительной стойки |
70 |
|
Средний срок службы, лет |
10 |
