Номер по Госреестру СИ: 84816-22
84816-22 Пирометры
(Compact OPTCTLLTSFDCI)
Назначение средства измерений:
Пирометры Compact OPTCTLLTSFDCI (далее по тексту - пирометры) предназначены для бесконтактного измерения температуры и применяются в качестве рабочего эталона единицы температуры 1-го разряда по ГОСТ 8.558-2009 (часть 3).

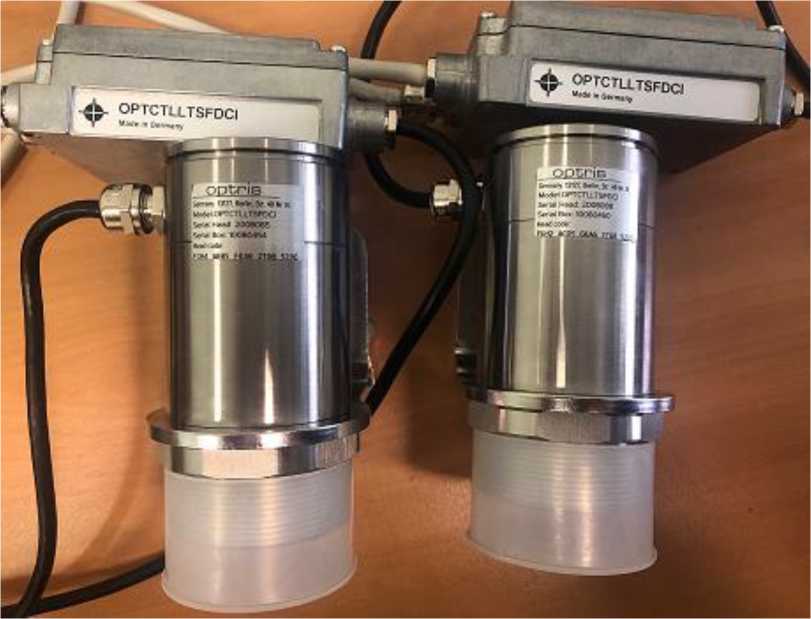

Внешний вид.
Пирометры
Рисунок № 1
Общие сведения
Дата публикации - 05.11.2023
Срок свидетельства -
Номер записи - 186861
ID в реестре СИ - 1397856
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "Optris GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№550 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Пирометры (Compact OPTCTLLTSFDCI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Optris GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30745-05 01.01.2011 |
Пирометры, Sight мод. MS, MSPlus, MSPro, LS Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36089-07 01.11.2012 |
Пирометры, Compact мод. CS, CSmicro, CT, CTfast, CTLaser Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36089-10 01.04.2015 |
Пирометры, Compact, мод. CS, CSmicro, CSmicro hs, CSmicro 2W, CT, CThot, CTfast, CTLaser, CTratio, CT XL, CX, CXhs Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41203-09 01.09.2014 |
Тепловизоры, Optris, мод. PI Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45009-10 18.03.2030 |
Пирометры, "Sight" модификаций MS, MSPlus, MSPro, LS, LS DCI, P20LT, P20 1M, P20 2M Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52360-13 09.01.2018 |
Камеры инфракрасные стационарные, Optris мод. PI160, PI200, PI230, PI400, PI450 Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54686-13 15.06.2028 |
Пирометры, серии Compact модификаций CS, CSLaser, CSLaser hs Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54687-13 15.06.2024 |
Пирометры, Compact мод. CX, CXhs Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54688-13 15.06.2028 |
Пирометры, серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54689-13 15.06.2028 |
Пирометры, серии Compact модификаций CSmicro, CSmicro hs, CSmicro 2W Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
66093-16 21.12.2021 |
Тепловизоры стационарные, Optris мод. PI1MTK, PI05MTK, PI450 G7TK, PI640TK, PI640 G7TK Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
78610-20 29.06.2030 |
Камеры тепловизионные стационарные, серий PI, Xi Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84816-22 |
Пирометры, Compact OPTCTLLTSFDCI Фирма "Optris GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Пирометры (Compact OPTCTLLTSFDCI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 4 | 4 | 0 | 8 | 4 | 4 |
Стоимость поверки Пирометры (Compact OPTCTLLTSFDCI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Пирометры функционируют под управлением встроенного ПО, которое является неотъемлемой частью пирометра. Встроенное ПО является метрологически значимой частью и устанавливается в энергозависимую память пирометра на заводе-изготовителе. ПО осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Автономное ПО CompactConnect, предназначено для связи пирометров с персональным компьютером и функционирования интерфейса. Автономное ПО не имеет доступа к энергозависимой памяти пирометров и является метрологически незначимой частью.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
Firmware rev. |
CompactConnect |
|
Номер версии (идентификационный номер ПО), не ниже |
2042 |
1.9.6 |
|
Цифровой идентификатор ПО *) |
- |
F6E7A641B3ECF0DD30 C919C9B9E524CA |
|
Алгоритм расчета контрольной суммы |
- |
MD5 |
*- контрольная сумма, приведена для номера версии автономного ПО указанного в таблице 1.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Пирометр Compact OPTCTLLTSFDCI», раздел 16.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пирометрам Compact OPTCTLLTSFDCIГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 28243-96 «Пирометры. Общие технические требования» Техническая документация фирмы «Optris GmbH», Германия
Изготовитель
Фирма «Optris GmbH», Германия,Адрес: Ferdinand-Buisson-Str. 14, D-13127 Berlin, Germany,
Телефон: +49(0)30 500197-0
Факс: +49(0)30 500197-10
Web-сайт: https:// www.optris.com /
E-mail: info@optris.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Обеспечивается двусторонняя связь с ПЭВМ.
Конструкция пирометров представляет собой два блока соединённых между собой кабелем: блок электроники с жидкокристаллическим дисплеем и первичный преобразователь. Первичный преобразователь оснащен лазерным целеуказателем.
Маркировка пирометров выполнена на самоклеящейся стойкой к стиранию плёнке, которая наносится на корпус блока электроники пирометров, и на первичный преобразователь, и содержит: обозначение - OPTCTLLTSFDCI и заводской номер по принятой нумерации предприятия-изготовителя.
Знак поверки наносится в свидетельстве о поверке, в случае его оформления.
Общий вид пирометров представлен на рисунке 1.
Рисунок 1 - Общий вид пирометров
Пломбирование пирометров не предусмотрено. Нанесение знака утверждения типа на корпус пирометров Compact OPTCTLLTSFDCI не предусмотрено.
Таблица 4 - Комплектность пирометров
|
Наименование |
Обозначение |
Количество |
|
Пирометры |
Compact OPTCTLLTSFDCI зав.№ 2008085/10080454, зав. № 2008088/10080450 |
2 шт. |
|
Руководство по эксплуатации |
РЭ |
2 экз. |
|
Диск с программным обеспечением |
CompactConnect |
2 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °С |
от -50 до +975 |
|
Диапазон измерений температуры, °С |
от -50 до +200 |
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95, °С, не более:
|
±0,5 ± (0,0028-Тизм +0,5) Тизм - показания пирометра, °С |
|
Показатель визирования: |
1:75 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания (постоянный ток), В |
от 8 до 36 |
|
Габаритные размеры, мм, не более первичного преобразователя (диаметр х длина) |
50х100 |
|
блок электроники (высота х ширина хдлина) |
70х120х30 |
|
соединительного кабеля (диаметр хдлина) |
5х3000 |
|
Масса, кг, не более первичного преобразователя |
0,6 |
|
блока электроники |
0,42 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °С |
от +15 до +25 |
|
Относительная влажность окружающего воздуха, % |
от 10 до 95 |
|
Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, °С |
от -40 до +50 |
|
Относительная влажность окружающего воздуха, % |
от 10 до 95 |
|
Наработка до отказа, ч, не менее |
4000 |
|
Средний срок службы, лет |
5 |
