Номер по Госреестру СИ: 84750-22
84750-22 Резервуары стальные горизонтальные цилиндрические
(ЕП-63)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические ЕП-63 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим ЕП-63Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Производственно-Коммерческая Фирма «Куб-Сервис» (ООО «ПКФ «Куб-Сервис»)ИНН 6671406828
Адрес: 620102, г. Екатеринбург, ул. Шаумяна, стр 83, офис 306
Телефон: +7 (800) 775-08-28
Web-сайт: www.rezervyar-kub.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 63 м3 подземного расположения.
Принцип действия резервуаров стальных горизонтальных цилиндрических ЕП-63 основан на заполнении их нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары стальные горизонтальные цилиндрические ЕП-63 представляют собой горизонтально установленный стальной сосуд цилиндрической формы с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров наносятся на маркировочную табличку (рисунок 1).
Резервуары ЕП-63 с заводскими номерами 312, 314/1, 314/2 расположены по адресу: Свердловская область, г. Нижний Тагил, Рудник им. III Интернационала, Нижнетагильская нефтебаза ООО «Газпромнефть-Терминал».

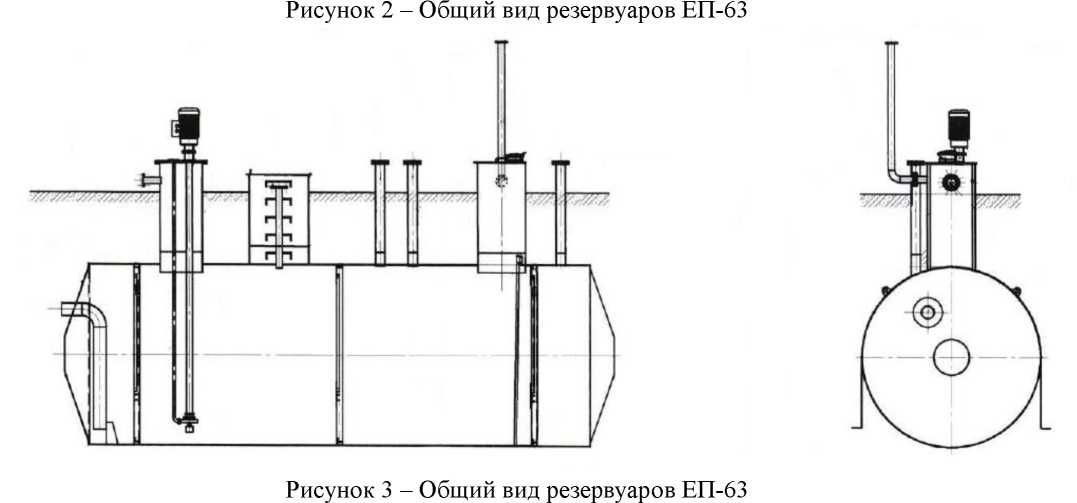

Общий вид резервуаров стальных горизонтальных цилиндрических ЕП-63 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводских номов
Пломбирование резервуаров стальных горизонтальных цилиндрических ЕП-63 не предусмотрено.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
63 |
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -47 до +35 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
25 |
