Номер по Госреестру СИ: 84674-22
84674-22 Системы контроля, мониторинга и управления трафиком
(КМУТ)
Назначение средства измерений:
Системы контроля, мониторинга и управления трафиком КМУТ (далее по тексту -Системы КМУТ) предназначены для измерений количества передаваемой/принимаемой информации, длительности сеансов передачи данных, пропускной способности каналов передачи данных, времени задержки и вариации времени задержки, коэффициента потерь пакетов данных, определения расхождения шкалы времени относительно национальной шкалы времени Российской Федерации UTC (SU) для обеспечения качества услуг связи, их целостности и устойчивости функционирования.

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 1

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 2

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 3

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 4

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 5

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 6

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 7

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 8

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 9

Внешний вид.
Системы контроля, мониторинга и управления трафиком
Рисунок № 10
Программное обеспечение
В состав программного обеспечения Систем КМУТ входит операционная система специального назначения Astra Linux Special Edition для сервера КМУТ и специальное программное обеспечение (ПО) состоящее из ПО для сервера КМУТ не ниже 2.0 и ПО для комплексов измерительных ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б не ниже 1.0.
Конструкция Систем КМУТ исключает возможность несанкционированного влияния на ПО. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
ПО КМУТ («ЭХО-Центр») |
ВЕКТОР- 2019-ПО |
ВЕКТОР-2019-А-ПО |
ВЕКТОР-2019-Б-ПО |
Идентификационный номер ПО |
не ниже 2.0 |
не ниже1.0 | ||
Цифровой идентификатор ПО |
указывается в формуляре | |||
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на руководство по эксплуатации Систем КМУТ и на верхние панели составных частей систем в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 2 руководства по эксплуатации РМБТ.466961.001 РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие технические требования к системам контроля, мониторинга и управления трафиком КМУТ.ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РМБТ.466961.001 ТУ «Системы контроля, мониторинга и управления трафиком КМУТ. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН: 5047109034Юридический адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2, кор. 9А, помещение 412
Почтовый адрес: 141400, Московская область, г. Химки, ул. Рабочая, д. 2, стр. 26 Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11
Телефон (факс): +7 (495) 737-67-19
E-mail: info@trxline.ru
Принцип действия Систем КМУТ основан на измерении и регистрации характеристик трафика в точках подключения к сети связи, синхронизации работы элементов Системы КМУТ, анализа трафика с целью формирования статистических оценок сети.
Системы КМУТ обеспечивают:
-
- измерение параметров сетей связи;
-
- сбор, обработку и хранение информации о характеристиках трафика;
-
- сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;
-
- управление элементами Системы КМУТ;
-
- сбор, обработку и хранение информации о наличии электропитания и о событиях выключения, временного интервала отсутствия и включения электропитания элементов Системы КМУТ.
Системы КМУТ могут применяться для измерений, выполняемых при учете оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.
Функционально конструкция Систем КМУТ состоит из средств:
-
- проведения измерений характеристик трафика;
-
- сбора результатов измерений;
-
- передачи результатов измерений;
-
- обработки и представления результатов измерений.
Системы КМУТ могут иметь в своем составе несколько серверов (серверы КМУТ), а также от одного до трех измерительных каналов (ИК): КМУТ-1, КМУТ-А и КМУТ-Б, которые отличаются друг от друга модификациями входящих в их состав комплексов измерительных ВЕКТОР-2019 (номер в госреестре СИ 79185-20), ВЕКТОР-2019-А или ВЕКТОР-2019-Б (номер в госреестре СИ 83799-21), имеющих в своем составе блоки управления комплексом (БУК), блоки аппаратные для дистанционных измерений (БАДИ) типа ВЕКТОР-2019-БАДИ-ХХХХХ модификаций ВЕКТОР-2019-БАДИ-Ф100М, ВЕКТОР-2019-БАДИ-Ф1Г, ВЕКТОР-2019-БАДИ-Ф10Г, ВЕКТОР-2019-БАДИ-Ф40Г, ВЕКТОР-2019-БАДИ-Ф100Г, ВЕКТОР-2019-БАДИ-Ф200Г, ВЕКТОР-2019-БАДИ-Ф400Г, ВЕКТОР-2019-БАДИ-Ф1С2, ВЕКТОР-2019-БАДИ-Ф2С2, ВЕКТОР-2019-БАДИ-Ф3С2, ВЕКТОР-2019-БАДИ-Ф2М2, ВЕКТОР-2019-БАДИ-Ф3М2 (номер в госреестре СИ 81411-21) и зонды периферийного узла Системы контроля, мониторинга и управления трафиком (номера в госреестре СИ 83814-21 и 83815-21).
Серверы КМУТ имеют в своем составе приёмник сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS (модуль приемовычислительный ВЕКТОР-СС, номер в госреестре СИ 73180-18) и при управлении элементами Системы КМУТ являются серверами времени.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкал времени измерительных каналов Системы КМУТ, синхронизованных с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправ ка или приём пакетов данных).
В состав ИК КМУТ-1 входит комплекс измерительный ВЕКТОР-2019 с входящими в его состав БУК и БАДИ типа ВЕКТОР-2019-БАДИ-ХХХХХ.
В состав ИК КМУТ-А входит комплекс измерительный ВЕКТОР -2019-А с входящими в его состав БУК, ВЕКТОР-2019-БАДИ-ХХХХХ и зондами периферийного узла Системы контроля, мониторинга и управления трафиком модификаций КУТ М1-А, КМУТ М1-А, КМУТ М2-А, КМУТ М3-А, КМУТ М4-А, КМУТ М5-А, КМУТ М6-А, КМУТ М7-А, КМУТ-10-А, КМУТ-10 М1-А, КМУТ-ПУ М1-А, КМУТ-Л-А, ESR-10 SLA KMUT-A, ESR-10 KMUT-A, ESR-20 KMUT-A, ESR-21 KMUT-A.
В состав ИК КМУТ-Б входит комплекс измерительный ВЕКТОР -2019-Б с входящими в его состав БУК, ВЕКТОР-2019-БАДИ-ХХХХХ и зондами периферийного узла Системы контроля, мониторинга и управления трафиком модификаций КУТ М1-Б, КМУТ М1-Б, КМУТ М2-Б, КМУТ М3-Б, КМУТ М4-Б, КМУТ М5-Б, КМУТ М6-Б, КМУТ М7-Б, КМУТ-10-Б, КМУТ-10 М1-Б, КМУТ-ПУ М1-Б, КМУТ-Л-Б, ESR-10 SLA KMUT-Б, ESR-10 KMUT-Б, ESR-20 KMUT-Б, ESR-21 KMUT-Б.
Взаимосвязь составных частей Систем КМУТ обеспечивается посредством встроенных и/или внешних интерфейсов.
Заводские номера, однозначно идентифицирующие каждый экземпляр Системы КМУТ, наносятся на передние панели серверов и блоков управления комплексами ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б, входящих в состав Системы КМУТ, в форме шильды, содержащей заводской номер в цифро-буквенном формате, методом наклеивания.
Структурно-функциональная схема Системы КМУТ показана на рисунке 1.
Обработка и

измерении
- ■ ■Протоколы
'NTP/PTP ■
— ■ ■Протоколы
■ (NTP/PTP
ВЕКТОР-2019-БАДИ-Ф200Г
ИК КМУГ-Ь
ИК КМУТ-1
ВЕКТОР-2019
ВЕЕТ ОР-2019-БАДИ-Ф100Г












ВЕКТОР-2019-А с входящими в его состав БУК, БАДИ и зондами: |
— |
ВЕКТОР-2019-Б с входящими б его состав БУТС, БАДИ и зондами: |
ВЕКТОР-2 019 БАДИ ХХХХХ |
ВЕКТОР-2019-БАДИ-ХХХХХ | |
зонд КУТ М1-А |
зонд КУТ Ml -Б | |
зонд КМУТ М1-А |
зонд КМУТ Ml-Б | |
зонд КМУТ М2-А |
зонд КМУТ М2-Б | |
зонд КМУТ МЗА |
зонд КМУТ М3-Б | |
зонд КМУТ М4-А |
зонд КМУТ М4-Б | |
зонд КМУТ М5-А |
зонд КМУТ MS- Б | |
зонд КМУТ МбА |
зонд КМУТ Мб-Б | |
зонд КМУТ М7-А |
зонд КМУТ М7- Б | |
зонд КМУТ-10-А |
зонд КМУТ-10-Б | |
зонд КМУТ-10 М1-А |
зонд КМУТ-10 М1-Б | |
зонд КМУТ -ПУ’ М1-А |
зонд КМУТ-ЕГУ М1-Б | |
зонд ЕД1УТ-Л-А |
зонд КМУТ-Л- Б | |
зонд ESR-10 КМЕТ-А |
зонд ESR-10 KMUT-Б | |
зонд ESR-10 SLA EMIT-А |
зонд ESR-10 SLA KMUT- Б | |
зонд ESR-20 KMUT-A |
зонд Е SR 20 KMUT- Б | |
зовд ESR-21 KMUT-A |
зонд ESR-21 KMUT-Б |











Рисунок 1 - Структурно-функциональная схема Системы КМУТ

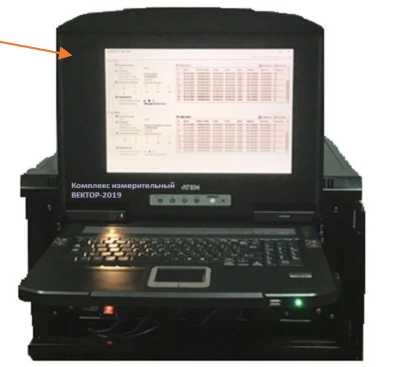

Внешний вид составных частей Систем КМУТ представлен на рисунке 2.
Место нанесения знака утверждения типа и знака поверки

Место пломбировки

Сервер КМУТ
Место нанесения знака утверждения типа

Комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б
Рисунок 2 - Внешний вид составных частей Систем КМУТ
Таблица 2 - Метрологические характеристики Систем КМУТ
Наименование характеристики |
Значение | ||
ИК КМУТ-1 |
ИК КМУТ-А |
ИК КМУТ-Б | |
Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов, мкс |
±0,25 |
продолжение таблицы 2
Наименование характеристики |
Значение | ||
ИК КМУТ-1 |
ИК КМУТ-А |
ИК КМУТ-Б | |
Диапазон формирования/измерений длительности сеанса передачи данных, с |
от 1,0 до 86400 | ||
Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с |
±0,3 | ||
Диапазон измерений коэффициента потерь пакетов данных за период измерений |
от 0 до 1 | ||
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных |
±1,5-10-5 | ||
Диапазон измерений пропускной способности канала передачи данных, бит/с |
от 512 до 1-1010 | ||
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1,0 | ||
Диапазон формирования/измерений количества информации (объема данных), байт |
от 10 до 1010 | ||
Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации менее или равно 100 кбайт, байт |
±1 |
±10 |
±10 |
Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации более 100 кбайт, байт, K - количество передаваемой информации (данных), байт |
±1 |
±1-10-4 K |
±1-10-4 K |
Диапазон измерений средней двусторонней задержки передачи пакетов данных, мкс |
от 5 до 1,5^10б |
от 40 до 1,5^10б |
от 100 до 1,540б |
Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных, мкс |
±0,05 |
- |
- |
Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 1^104 мкс, мкс |
- |
- |
±100 |
Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от V104 до 1,5^10б мкс, % |
- |
- |
±1 |
Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 4-103 мкс, мкс |
- |
±40 |
- |
Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 4403 до 1,5^10б мкс, % |
- |
±1 |
- |
продолжение таблицы 2
Наименование характеристики |
Значение | ||
ИК КМУТ-1 |
ИК КМУТ-А |
ИК КМУТ-Б | |
Диапазон измерений средней односторонней задержки передачи пакетов данных, мкс |
от 5 до 1,5406 |
от 20 до 1,5406 |
от 200 до 1,5406 |
Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных, мкс |
±0,05 |
- |
- |
Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных, % |
- |
- |
±50 |
Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2403 мкс, мкс |
- |
±20 |
- |
Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне от 2403 до 1,5-106 мкс, % |
- |
±0,5 |
- |
Диапазон измерений вариации двусторонней задержки передачи пакетов данных, мкс |
от 5 до 1405 |
от 40 до 1405 |
от 100 до V105 |
Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных, мкс |
±0,05 |
- |
- |
Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до V104 мкс, мкс |
- |
±40 |
±100 |
Пределы допускаемой относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне от 1404 до 1 •IO5 мкс, % |
- |
±1 |
±1 |
Диапазон измерений вариации односторонней задержки передачи пакетов данных, мкс |
от 5 до 5404 |
от 20 до 5404 |
от 50 до 5404 |
Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных, мкс |
±0,05 |
- |
- |
Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5403 мкс, мкс |
- |
±20 |
±50 |
Пределы допускаемой относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне от 5403 до 5404 мкс, % |
- |
±0,5 |
±0,5 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры основных составных частей Систем КМУТ (ширина х высота х глубина), мм, не более - сервер КМУТ |
483 x 84 x 750 |
- комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б |
483 x 483 x 287 |
Масса основных составных частей Систем КМУТ, кг, не более: - сервер КМУТ |
30 |
- комплекс измерительный ВЕКТОР-20 1 9, ВЕКТОР-2019-А, ВЕКТОР-2019-Б |
30 |
Параметры электрического питания Систем КМУТ: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Потребляемая мощность составных частей Систем КМУТ, В^А, не более: - сервер КМУТ |
1000 |
- комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б |
2000 |
Условия эксплуатации |
По группе 2 |
ГОСТ 22261-94 |
