Номер по Госреестру СИ: 83815-21
83815-21 Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
(КМУТ)
Назначение средства измерений:
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 1

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 2

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 3

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 4

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 5

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 6

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 7

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 8

Внешний вид.
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком
Рисунок № 9
Программное обеспечение
В зонды КМУТ устанавливается специальное программное обеспечение (ПО). Специальное ПО определяет режим синхронизации шкалы времени зондов КМУТ: режим Stratum1 (для модификаций с последним символом А в обозначении), режим Stratum 2 (для модификаций с последним символом Б в обозначении).
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационны данные (признаки) |
Значение | |
все модификации кроме КМУТ М7-А, КМУТ М7-Б |
КМУТ М7-А, КМУТ М7-Б | |
Идентификационное наименование ПО |
ПО периферийного узла Системы КМУТ («ЭХО - Зонд») | |
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
не ниже 2.Э |
Цифровой идентификатор ПО |
указывается в формуляре зонда КМУТ на конкретную его модификацию | |
Алгоритм вычисления цифрового идентификатора |
md5 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на руководство по эксплуатации и на верхние панели зондов КМУТ в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 4 руководства по эксплуатации РМБТ.466961.002 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Зондам периферийного узла Системы контроля, мониторинга и управления трафиком КМУТГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
РМБТ.466961.002 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ»)
ИНН: 5047109034
Юридический адрес: 141407, Московская область, г. Химки, Нагорное шоссе, д. 2, кор. 9А, помещение 412
Почтовый адрес: 141400, Московская область, г. Химки, ул. Рабочая, д. 2, стр. 26 Телефон (факс): +7(495) 785-57-50
E-mail: post@kmyt.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11
Телефон (факс): +7(495) 737-67-19
E-mail: VS-KIA@rambler.ru
Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком, в том числе центральным сервером.
Зонды КМУТ могут применяться в качестве блоков аппаратных для дистанционных измерений (БАДИ) в сопряжении с комплексом измерительным ВЕКТОР-2019-Х и иметь возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы Системы контроля, мониторинга и управления трафиком и может передаваться на блок управления комплексом измерительным ВЕКТОР-2019-Х.
Зонды КМУТ могут применяться для измерений, выполняемых при учете объема оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.
Управление зондами КМУТ осуществляется дистанционно с помощью серверов Системы контроля, мониторинга и управления трафиком или с помощью блока управления комплексом измерительным ВЕКТОР-2019-Х. В состав зондов КМУТ входят вычислители общего назначения. Зонды КМУТ в сопряжении с комплексом измерительным ВЕКТОР-2019-Х обладают функциями хранения и сравнения файлов эталонных объемов.
Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпуса зондов КМУТ могут иметь специальный слот для установки модулей приемовычислительных ВЕКТОР-СС и дополнительные крепления для размещения в стойке (19 дюймов).
Зонды КМУТ выпускаются в следующих модификациях: КУТ М1-А, КУТ М1-Б, КМУТ М1-А, КМУТ М1-Б, КМУТ М2-А, КМУТ М2-Б, КМУТ М3-А, КМУТ М3-Б, КМУТ М4-А, КМУТ М4-Б, КМУТ М5-А, КМУТ М5-Б, КМУТ М6-А, КМУТ М6-Б, КМУТ М7-А, КМУТ М7-Б, КМУТ-10-А, КМУТ-10-Б, КМУТ-10 М1-А, КМУТ-10 М1-Б, КМУТ-ПУ М1-А, КМУТ-ПУ М1-Б, КМУТ-Л-А, КМУТ-Л-Б. Модификации зондов КМУТ отличающихся по функциональному назначению. Первые символы в виде цифро-буквенных обозначений в обозначениях модификаций указывают на конструктивные отличия в разъемах подсоединения и наличии информационных индикаторов, последний символ А или Б определяет режим синхронизации шкалы времени (А -режим Stratuml, Б - режим Stratum 2).
При работе зондов КМУТ с последним символом А в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-А, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда КМУТ по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, при непосредственном подключении ВЕКТОР-2019-БАДИ-ХХХХХ к зонду КМУТ.
При работе зондов КМУТ с последним символом Б в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-Б, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда КМУТ по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов ГНСС ГЛОНАСС/GPS, по сетям пакетной передачи данных.
Настройка опорного тактового генератора зондов КМУТ осуществляется для формирования шкалы времени зондов КМУТ, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU), необходимой для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Заводские номера, однозначно идентифицирующие каждый экземпляр зондов КМУТ, наносятся в форме шильды, содержащей заводской номер в цифро-буквенном формате, методом наклеивания: на заднюю панель всех модификаций кроме КУТ М1-А(Б), КМУТ-10-А(Б), КМУТ-10 М1-А(Б), КМУТ М7-А(Б), на верхнюю панель модификаций КУТ М1-А(Б), на переднюю панель модификаций КМУТ-10-А(Б), КМУТ-10 М1-А(Б), на нижнюю панель модификаций КМУТ М7-А(Б).
Внешний вид зондов КМУТ различных модификаций с указанием мест нанесения знаков утверждения типа и пломбирования представлен на рисунках 1-12.

Рис. 1 - Внешний вид зондов КМУТ модификаций КУТ М1-А, КУТ М1-Б

Рис. 2 - Внешний вид зондов КМУТ модификаций КМУТ М1-А, КМУТ М1-Б

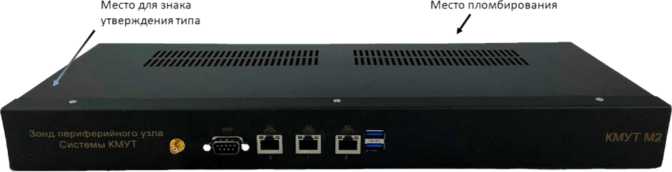

Рис. 3 - Внешний вид зондов КМУТ модификаций КМУТ М2-А, КМУТ М2-Б

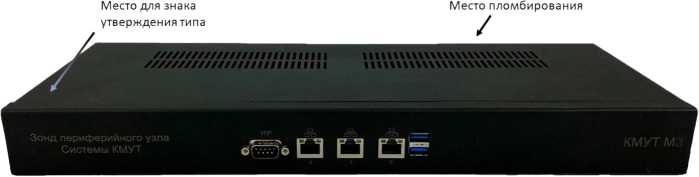

Рис. 4 - Внешний вид зондов КМУТ модификаций КМУТ М3-А, КМУТ М3-Б Место для знака
утверждения типа
Место пломбирования
/
//шшии я кваа / НШ1НП1П fl 11 /ZZZZZZJJfJfffffff ✓ZZA^Z/^J/f f f f f f f |
Х11ХХХХХХХХХХХХХХХ цхххххххххххххххх
ЛТХ^ХХТхХХХХХХХХХХХ TTAVA4V^\\VV\XVVXV
Зонд периферийного узла Системы КМУТ
КМУТ М4
Рис. 5 - Внешний вид зондов КМУТ модификаций КМУТ М4-А, КМУТ М4-Б
Место для знака утверждения типа
Место пломбировки
■llllllllllllllllt 111IIllllllllllltl llllllllllllllllll rilllllllllillll liiiimiiiiuiii
Зонд периферийного узле Системы КМУТ
СТАТУС • 2
• э
КМУТ М5
Рис. 6 - Внешний вид зондов КМУТ модификаций КМУТ М5-А, КМУТ М5-Б

пломбирования

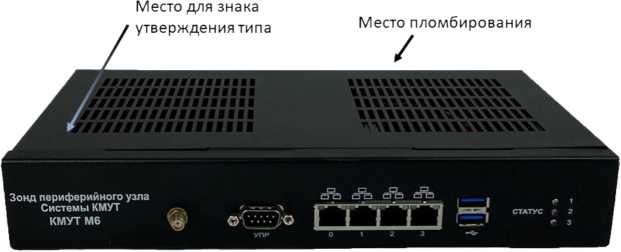

Рис. 7 - Внешний вид зондов КМУТ модификаций КМУТ М6-А, КМУТ М6-Б Место
Место для знака утверждения типа
Рисунок 8 - Внешний вид зондов КМУТ модификаций КМУТ М7-А, КМУТ М7-Б
Место пломбирования

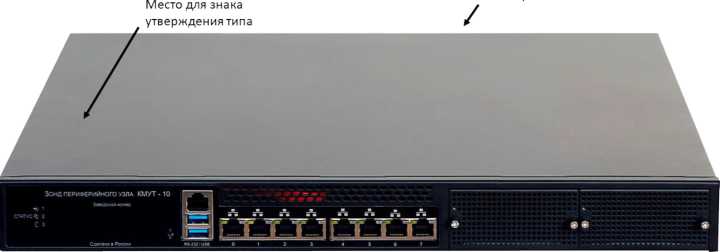

Рис. 9 - Внешний вид зондов КМУТ модификаций КМУТ-10-А, КМУТ-10-Б

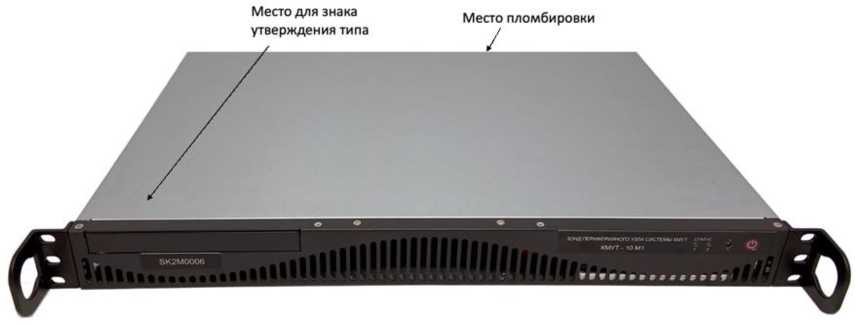

Рис. 10 - Внешний вид зондов КМУТ модификаций КМУТ-10 М1-А, КМУТ-10 М1-Б

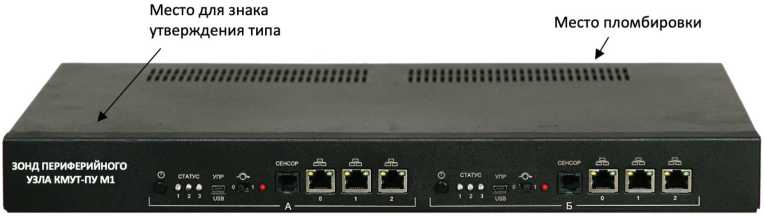

Рис. 11 - Внешний вид зондов КМУТ модификаций КМУТ-ПУ М1-А, КМУТ-ПУ М1-Б

Место для знака утверждения типа
ЗОНД ПЕРИФЕРИЙНОГО УЗЛА КМУТ-Л
Место пломбировки

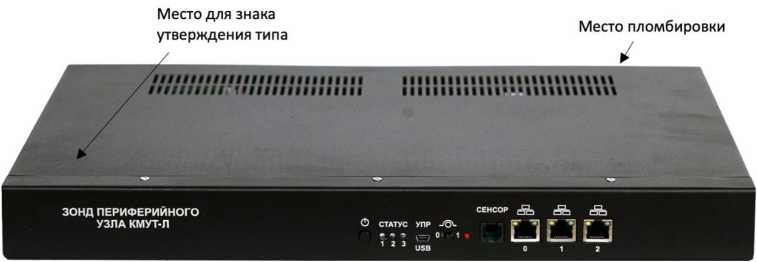

Рис. 12 - Внешний вид зондов КМУТ модификаций КМУТ-Л-А, КМУТ-Л-Б
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификации с последним символом А в обозначении |
Модификации с последним символом Б в обозначении | |
Диапазон формирования/измерений длительности сеанса передачи данных, с |
от 1,0 до 86400 |
от 1,0 до 86400 |
Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с |
±0,3 |
±0,3 |
Диапазон формирования/измерений количества информации (объема данных), байт |
от 10 до 1-1010 |
от 10 до 1-1010 |
продолжение таблицы 2
Наименование характеристики |
Значение | |
Модификации с последним символом А в обозначении |
Модификации с последним символом Б в обозначении | |
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации менее или равно 100 кбайт, байт |
±10 |
±10 |
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации более 100 кбайт, байт, K - количество передаваемой информации (данных), байт |
±1-10-4 K |
±1-10-4 K |
Диапазон измерений средней двусторонней задержки передачи пакетов данных, мкс |
от 40 до 1,5^10б |
от 100 до 1,5-10б |
Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до V104 мкс, мкс |
- |
±100 |
Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до 1,540б мкс, % |
- |
±1 |
Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 4-103 мкс, мкс |
±40 |
- |
Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 4^103 до 1,540б мкс, % |
±1 |
- |
Диапазон измерений средней односторонней задержки передачи пакетов данных, мкс |
от 20 до 1,5^10б |
от 200 до 1,5-10б |
Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных, % |
- |
±50 |
Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2-103 мкс, мкс |
±20 |
- |
Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне от 2403 до 1,540б мкс, % |
±0,5 |
- |
Диапазон измерений вариации двусторонней задержки передачи пакетов данных, мкс |
от 40 до V105 |
от 100 до V105 |
Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до V104 мкс, мкс |
±40 |
±100 |
Пределы допускаемой относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до V105 мкс, % |
±1 |
±1 |
Диапазон измерений вариации односторонней задержки передачи пакетов данных, мкс |
от 20 до 5404 |
от 50 до 5-104 |
продолжение таблицы 2
Наименование характеристики |
Значение | |
Модификации с последним символом А в обозначении |
Модификации с последним символом Б в обозначении | |
Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5^103 мкс, мкс |
±20 |
±50 |
Пределы допускаемой относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне от 5-103 до 5^104 мкс, % |
±0,5 |
±0,5 |
Диапазон измерений коэффициента потерь пакетов данных за период измерений |
от 0 до 1 |
от 0 до 1 |
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных |
±1,5-10’5 |
±1,5-10-5 |
Диапазон измерений пропускной способности канала передачи данных, бит/с |
от 512 до 1-1010 |
от 512 до Ы010 |
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % |
±1 |
±1 |
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1, мкс |
±40 |
- |
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, мкс |
- |
±100 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока частотой 50 ± 5 Гц, В |
220 ± 22 |
Потребляемая мощность, В^А, не более: | |
- все модификации кроме КМУТ М7-А, КМУТ М7-Б |
450 |
- КМУТ М7-А, КМУТ М7-Б |
12 |
Габаритные размеры, мм, не более: | |
- все модификации кроме КМУТ М7-А, КМУТ М7-Б (ширина х высота х | |
глубина) |
480 х 44 х 500 |
- КМУТ М7-А, КМУТ М7-Б (диаметр х высота) |
100 х 20 |
Масса, кг, не более: | |
- все модификации кроме КМУТ М7-А, КМУТ М7-Б |
10 |
- КМУТ М7-А, КМУТ М7-Б |
0,1 |
Условия эксплуатации |
По группе 2 ГОСТ 22261-94 |
