Принцип действия тестеров-анализаторов основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи путём измерения средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных, коэффициента потерь пакетов и пропускной способности канала передачи данных.

Конструктивно тестеры-анализаторы выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания и установки карт памяти. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную верхнюю или нижнюю панель, крепление которой осуществляется с помощью винтов.

Тестеры-анализаторы позволяют выполнять тестирование с использованием следующих интерфейсов Ethernet/Gigabit Ethernet: электрических (10BASE-T, 100BASE-T, 1000BASE-T) и оптических (1000BASE-Х).

Тестеры-анализаторы выпускаются в двух модификациях МАКС-ЕМК-В и МАКС-ЕМК-Е. В модификации МАКС-ЕМК-Е тестер-анализатор принимает сигналы глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, подстраивает по частоте собственный опорный термостатированный кварцевый генератор и формирует шкалу времени, синхронизированную с национальной шкалой времени Российской Федерации UTC (SU). В модификации МАКС-ЕМК-В функция приёма сигналов ГНСС ГЛОНАСС/GPS отсутствует.

Тестеры-анализаторы могут являться блоками аппаратными для дистанционных измерений (БАДИ) в сопряжении с комплексом измерительным ВЕКТОР-2019 (номер СИ в госреестре 79185-20) и иметь возможность формирования и передачи специально сформированной последовательности IP-пакетов (тестового трафика), содержащей заданный объем информации (количество данных эталонных объемов) и измерения характеристик переданного тестового трафика в точках подключения к сети передачи данных.

Для регистрации времени передачи/приёма IP-пакетов и измерений расхождения шкал времени в сетях операторов связи, средней задержки передачи пакетов данных, вариации задержки передачи пакетов данных тестеры-анализаторы модификации МАКС-ЕМК-В могут синхронизироваться относительно национальной шкалы времени Российской Федерации UTC (SU) по протоколам NTP/PTP от блока управления комплексом (БУК) ВЕКТОР -2019 или от сервера точного времени утвержденного типа. Тестеры-анализаторы модификации МАКС-ЕМК-Е могут дополнительно синхронизироваться относительно национальной шкалы времени Российской Федерации UTC (SU) от ГНСС ГЛОНАСС/GPS.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени тестеров-анализаторов со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Управление тестерами-анализаторами осуществляется с помощью клавиатуры и экрана и дистанционно с помощью встроенного WEB-интерфейса. В состав тестеров-анализаторов входят вычислители общего назначения. Тестеры-анализаторы в сопряжении с комплексом измерительным ВЕКТОР-2019 обладают функциями хранения и сравнения файлов эталонных объемов.

Заводские номера, однозначно идентифицирующие каждый экземпляр тестеров-анализаторов, наносятся на заднюю панель в форме алюминиевой шильды, содержащей заводской номер в цифровом формате (4 цифры), методом наклеивания.

Общий вид тестеров-анализаторов, схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением) и места нанесения знаков поверки и утверждения типа, представлены на рисунках 1, 2 для модификации МАКС-ЕМК-В и рисунках 3, 4 для модификации МАКС-ЕМК-Е.

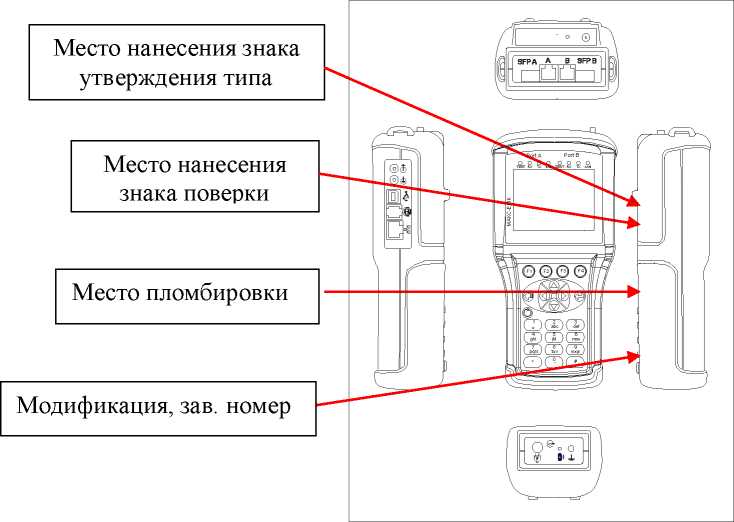

Модификация, зав. номер

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место пломбирования

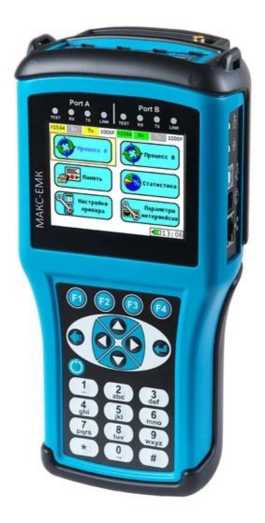

Рисунок 1 - Общий вид тестера-анализатора     Рисунок 2 - Схема пломбировки тестера -

(модификация МАКС -ЕМК-В)       анализатора (модификация МАКС-ЕМК-В)

Рисунок 3 - Общий вид тестера-анализатора

(модификация МАКС-ЕМК-Е)

Рисунок 4 - Схема пломбировки тестера-анализатора (модификация МАКС-ЕМК-Е)

Таблица 4 - Комплектность тестера -анализатора модификации МАКС-ЕМК-В

Таблица 5 - Комплектность тестера -анализатора модификации МАКС-ЕМК-Е

продолжение таблицы 5
