Номер по Госреестру СИ: 84600-22
84600-22 Ключи моментные предельные
(WDK)
Назначение средства измерений:
Ключи моментные предельные WDK (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на лицевую поверхность корпуса ключей в виде наклейки и на титульные листы руков одства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Установка значения момента силы и работа» документа «Ключи моментные предельные WDK. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным WDKПриказ Федерального агентства по техническому регулированию и метрологии от 31.07.2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»
Техническая документация SHANGHAI UB MACHINERY CO., LTD., Китай
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенного к рукоятке ключей усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента
Конструктивно ключи состоят из корпуса, фиксатора, рукоятки, предельного механизма, головки с трещоточным квадратом или присоединительным прямоугольником с шариковым фиксатором для установки сменных инструментальных насадок. Некоторые модификации ключей имеют оптикомеханическую шкалу с цифрами на индикаторе или простую механическую шкалу для установки задаваемого значения крутящего момента силы.
Ключи выпускаются в ста двадцати девяти модификациях, отличающихся между собой общим видом, диапазонами измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой и размером присоединительного квадрата.
Структура условного обозначения ключей: WDK-XZ, где WDK-Х - обозначение ключа по каталогу изготовителя: WDK-NS, WDK-NX, WDK-NH, WDK-GS, WDK-GX, WDK-GH, WDK-PC, WDK-PH; Z - цифровой индекс, меняющийся в зависимости от модификации (см. таблицы 1 и 2).
Заводские номера в виде букво-цифренного обозначения, состоящего из символов латинского алфавита и арабских цифр, наносятся на корпус ключей методом лазерной гравировки.
Знак поверки наносится на свидетельство о поверке и на лицевой поверхности корпуса ключей в виде наклейки в соответствии с действующим законодательством.

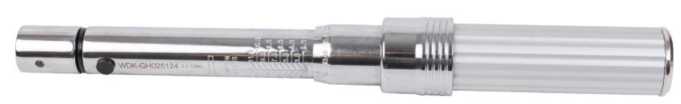

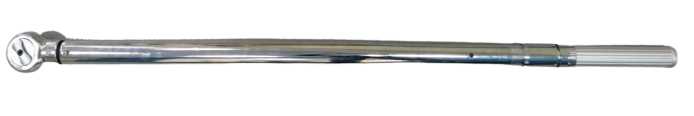

Общий вид ключей приведен на рисунках 1 - 8.
Товарный знак «WIEDERKRAFT» наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус ключей методом лазерной гравировки.
Пример типовой маркировки ключей с нанесением заводского номера и товарного знака приведен на рисунке 9.
Рисунок 1 - Общий вид ключей моментных предельных WDK, модификации WDK-NSZ
Рисунок 2 - Общий вид ключей моментных предельных WDK, модификации WDK -NXZ
Рисунок 3 - Общий вид ключей моментных предельных WDK, модификации WDK -NHZ
Рисунок 4 - Общий вид ключей моментных предельных WDK, модификации WDK-GSZ
Рисунок 5 Общий вид ключей моментных предельных WDK, модификации WDK-GHZ
Рисунок 6 - Общий вид ключей моментных предельных WDK, модификации WDK-GXZ
Рисунок 7 - Общий вид ключей моментных предельных WDK, модификации WDK-PCZ
Рисунок 8 - Общий вид ключей моментных предельных WDK, модификации WDK-PHZ

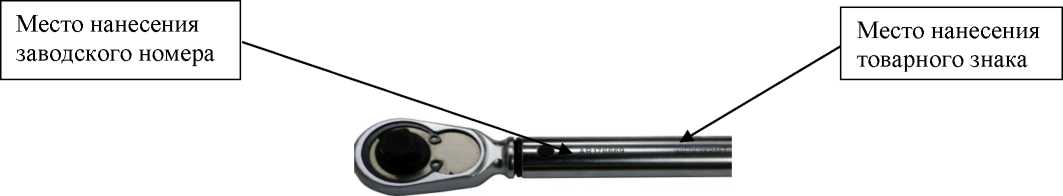

Рисунок 9 - Пример типовой маркировки ключей с нанесением заводского номера и товарного знака
В процессе эксплуатации ключи не предусматривают внешних механических регулировок. Пломбирование ключей не предусмотрено.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н-м |
Цена деления шкалы, Н-м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
1 |
2 |
3 |
4 |
WDK-NS05025 |
от 5 до 25 |
0,2 | |
WDK-NS15110 |
от 15 до 110 |
0,5 | |
WDK-NS20210 |
от 20 до 210 |
1 | |
WDK-NS40210 |
от 40 до 210 |
1 | |
WDK-NS50350 |
от 50 до 350 |
2 | |
WDK-NS105534 |
от 100 до 550 |
3 | |
WDK-NS157534 |
от 150 до 750 |
5 | |
WDK-NS208534 |
от 200 до 850 |
5 | |
WDK-NS201034 |
от 200 до 1000 |
5 | |
WDK-NS301501 |
от 300 до 1500 |
10 | |
WDK-NS402001 |
от 400 до 2000 |
10 |
±4 |
WDK-NX05025 |
от 5 до 25 |
0,2 | |
WDK-NX15110 |
от 15 до 110 |
0,5 | |
WDK-NX20210 |
от 20 до 210 |
1 | |
WDK-NX40210 |
от 40 до 210 |
1 | |
WDK-NX50350 |
от 50 до 350 |
2 | |
WDK-NX105534 |
от 100 до 550 |
3 | |
WDK-NX157534 |
от 150 до 750 |
5 | |
WDK-NX208534 |
от 200 до 850 |
5 | |
WDK-NX201034 |
от 200 до 1000 |
5 | |
WDK-NX301501 |
от 300 до 1500 |
10 |
1 |
2 |
3 |
4 |
WDK-NX402001 |
от 400 до 2000 |
10 |
±4 |
WDK-NX05025 |
от 5 до 25 |
0,2 | |
WDK-NX15110 |
от 15 до 110 |
0,5 | |
WDK-NX20210 |
от 20 до 210 |
1 | |
WDK-NX40210 |
от 40 до 210 |
1 | |
WDK-NX50350 |
от 50 до 350 |
2 | |
WDK-NX105534 |
от 100 до 550 |
3 | |
WDK-NX157534 |
от 150 до 750 |
5 | |
WDK-NX208534 |
от 200 до 850 |
5 | |
WDK-NX201034 |
от 200 до 1000 |
5 | |
WDK-NX301501 |
от 300 до 1500 |
10 | |
WDK-NX402001 |
от 400 до 2000 |
10 | |
WDK-NH502509 |
от 5 до 25 |
0,2 | |
WDK-NH151109 |
от 15 до 110 |
0,5 | |
WDK-NH202114 |
от 20 до 210 |
1 | |
WDK-NH402114 |
от 40 до 210 |
1 | |
WDK-NH503514 |
от 50 до 350 |
2 | |
WDK-NH105514 |
от 100 до 550 |
2,5 | |
WDK-NH105524 |
от 100 до 550 |
2,5 | |
WDK-NH157524 |
от 150 до 750 |
5 | |
WDK-NH208524 |
от 200 до 850 |
5 | |
WDK-NH201024 |
от 200 до 1000 |
10 | |
WDK-GS025124 |
от 2,5 до 12 |
0,05 | |
WDK-GS042014 |
от 4 до 20 |
0,1 | |
WDK-GS006308 |
от 6 до 30 |
0,1 | |
WDK-GS006302 |
от 6 до 30 |
0,1 | |
WDK-GS010608 |
от 10 до 60 |
0,25 | |
WDK-GS010602 |
от 10 до 60 |
0,25 | |
WDK-GS151108 |
от 15 до 110 |
0,5 | |
WDK-GS151102 |
от 15 до 110 |
0,5 | |
WDK-GS251258 |
от 25 до 125 |
0,5 | |
WDK-GS251252 |
от 25 до 125 |
0,2 | |
WDK-GS402002 |
от 40 до 200 |
1 | |
WDK-GS503502 |
от 50 до 350 |
1 | |
WDK-GS105004 |
от 100 до 500 |
3 | |
WDK-GS168004 |
от 160 до 800 |
4 | |
WDK-GS201004 |
от 200 до 1000 |
5 | |
WDK-GS201001 |
от 200 до 1000 |
5 | |
WDK-GS301501 |
от 300 до 1500 |
5 | |
WDK-GS402001 |
от 400 до 2000 |
10 | |
WDK-GS603001 |
от 600 до 3000 |
15 |
1 |
2 |
3 |
4 |
WDK-GX025124 |
от 2,5 до 12 |
0,05 |
±4 |
WDK-GX042014 |
от 4 до 20 |
0,1 | |
WDK-GX006308 |
от 6 до 30 |
0,1 | |
WDK-GX006302 |
от 6 до 30 |
0,1 | |
WDK-GX010608 |
от 10 до 60 |
0,25 | |
WDK-GX010602 |
от 10 до 60 |
0,25 | |
WDK-GX151108 |
от 15 до 110 |
0,5 | |
WDK-GX151102 |
от 15 до 110 |
0,5 | |
WDK-GX251258 |
от 25 до 125 |
0,5 | |
WDK-GX251252 |
от 25 до 125 |
0,2 | |
WDK-GX402002 |
от 40 до 200 |
1 | |
WDK-GX503502 |
от 50 до 350 |
1 | |
WDK-GX105004 |
от 100 до 500 |
3 | |
WDK-GX168004 |
от 160 до 800 |
4 | |
WDK-GX201004 |
от 200 до 1000 |
5 | |
WDK-GX201001 |
от 200 до 1000 |
5 | |
WDK-GX301501 |
от 300 до 1500 |
5 | |
WDK-GX402001 |
от 400 до 2000 |
10 | |
WDK-GX603001 |
от 600 до 3000 |
15 | |
WDK-GH025124 |
от 2,5 до 12 |
0,05 | |
WDK-GH042009 |
от 4 до 20 |
0,1 | |
WDK-GH063009 |
от 6 до 30 |
0,1 | |
WDK-GH063014 |
от 6 до 30 |
0,1 | |
WDK-GH106009 |
от 10 до 60 |
0,5 | |
WDK-GH106014 |
от 10 до 60 |
0,5 | |
WDK-GH151109 |
от 15 до 110 |
0,5 | |
WDK-GH151114 |
от 15 до 110 |
0,5 | |
WDK-GH251259 |
от 25 до 125 |
0,5 | |
WDK-GH251254 |
от 25 до 125 |
0,5 | |
WDK-GH402014 |
от 40 до 200 |
1 | |
WDK-GH503514 |
от 50 до 350 |
1 | |
WDK-GH105014 |
от 100 до 500 |
2,5 | |
WDK-GH105024 |
от 100 до 500 |
2,5 | |
WDK-GH168024 |
от 160 до 800 |
4 | |
WDK-GH201024 |
от 200 до 1000 |
5 | |
WDK-GH201027 |
от 200 до 1000 |
5 | |
WDK-GH301527 |
от 300 до 1500 |
5 | |
WDK-GH402027 |
от 400 до 2000 |
10 | |
WDK-GH603027 |
от 600 до 3000 |
15 | |
WDK-PC025124 |
от 2,5 до 12 |
- | |
WDK-PC042014 |
от 4 до 20 |
- | |
WDK-PC063038 |
от 6 до 30 |
- | |
WDK-PC063012 |
от 6 до 30 |
- |
Окончание таблицы 1
1 |
2 |
3 |
4 |
WDK-PC106038 |
от 10 до 60 |
±4 | |
WDK-PC106012 |
от 10 до 60 | ||
WDK-PC151138 |
от 15 до 110 | ||
WDK-PC151112 |
от 15 до 110 | ||
WDK-PC251258 |
от 25 до 125 | ||
WDK-PC251252 |
от 25 до 125 | ||
WDK-PC402012 |
от 40 до 200 | ||
WDK-PC503512 |
от 50 до 350 | ||
WDK-PC105034 |
от 100 до 500 | ||
WDK-PC168034 |
от 160 до 800 | ||
WDK-PC201034 |
от 200 до 1000 | ||
WDK-PC201001 |
от 200 до 1000 | ||
WDK-PC301501 |
от 300 до 1500 | ||
WDK-PC402001 |
от 400 до 2000 | ||
WDK-PC603001 |
от 600 до 3000 | ||
WDK-PH251209 |
от 2,5 до 12 | ||
WDK-PH042009 |
от 4 до 20 | ||
WDK-PH063009 |
от 6 до 30 | ||
WDK-PH063014 |
от 6 до 30 | ||
WDK-PH010608 |
от 10 до 60 | ||
WDK-PH106012 |
от 10 до 60 | ||
WDK-PH151109 |
от 15 до 110 | ||
WDK-PH151114 |
от 15 до 110 | ||
WDK-PH251209 |
от 25 до 125 | ||
WDK-PH251214 |
от 25 до 125 | ||
WDK-PH402012 |
от 40 до 200 | ||
WDK-PH503512 |
от 50 до 350 | ||
WDK-PH105012 |
от 100 до 500 | ||
WDK-PH105034 |
от 100 до 500 | ||
WDK-PH168034 |
от 160 до 800 | ||
WDK-PH201034 |
от 200 до 1000 | ||
WDK-PH201027 |
от 200 до 1000 | ||
WDK-PH301527 |
от 300 до 1500 | ||
WDK-PH402027 |
от 400 до 2000 | ||
WDK-PH603027 |
от 600 до 3000 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата или прямоугольника, мм (дюйм), не более |
Масса, кг, не более |
Габаритные размеры (Длина), мм, не более |
1 |
2 |
3 |
4 |
WDK-NS05025 |
6,35 (1/4) |
0,92 |
371 |
WDK-NS15110 |
9,5 (3/8) |
1,1 |
460 |
1 |
2 |
3 |
4 |
WDK-NS20210 |
12,7 (1/2) |
1,2 |
540 |
WDK-NS40210 |
12,7 (1/2) |
1,2 |
540 |
WDK-NS50350 |
12,7 (1/2) |
1,5 |
600 |
WDK-NS105534 |
19,05 (3/4) |
2,1 |
925 |
WDK-NS157534 |
19,05 (3/4) |
2,1 |
939 |
WDK-NS208534 |
19,05 (3/4) |
4,2 |
1160 |
WDK-NS201034 |
19,05 (3/4) |
4,4 |
1310 |
WDK-NS301501 |
25,4 (1) |
6,7 |
1760 |
WDK-NS402001 |
25,4 (1) |
7 |
1860 |
WDK-NX05025 |
6,35 (1/4) |
1,1 |
371 |
WDK-NX15110 |
9,5 (3/8) |
1,1 |
470 |
WDK-NX20210 |
12,7 (1/2) |
1,3 |
537 |
WDK-NX40210 |
12,7 (1/2) |
1,3 |
537 |
WDK-NX50350 |
12,7 (1/2) |
1,5 |
597 |
WDK-NX105534 |
19,05 (3/4) |
4,2 |
930 |
WDK-NX157534 |
19,05 (3/4) |
4,6 |
1200 |
WDK-NX208534 |
19,05 (3/4) |
5,2 |
1300 |
WDK-NX201034 |
19,05 (3/4) |
7 |
1320 |
WDK-NX301501 |
25,4 (1) |
7,1 |
1760 |
WDK-NX402001 |
25,4 (1) |
7,5 |
1860 |
WDK-NH502509 |
9x12 |
1,1 |
371 |
WDK-NH151109 |
9x12 |
1,1 |
470 |
WDK-NH202114 |
14x18 |
1,3 |
537 |
WDK-NH402114 |
14x18 |
1,3 |
537 |
WDK-NH503514 |
14x18 |
1,5 |
597 |
WDK-NH105514 |
14x18 |
2,6 |
925 |
WDK-NH105524 |
24x32 |
2,6 |
939 |
WDK-NH157524 |
24x32 |
4,8 |
1160 |
WDK-NH208524 |
24x32 |
5,2 |
1310 |
WDK-NH201024 |
24x32 |
5,4 |
1400 |
WDK-GS025124 |
6,35 (1/4) |
0,78 |
340 |
WDK-GS042014 |
6,35 (1/4) |
0,78 |
340 |
WDK-GS006308 |
9,5 (3/8) |
0,92 |
368 |
WDK-GS006302 |
12,7 (1/2) |
0,92 |
368 |
WDK-GS010608 |
9,5 (3/8) |
1,06 |
438 |
WDK-GS010602 |
12,7 (1/2) |
1,06 |
438 |
WDK-GS151108 |
9,5 (3/8) |
1,14 |
493 |
WDK-GS151102 |
12,7 (1/2) |
1,14 |
493 |
WDK-GS251258 |
9,5 (3/8) |
1,14 |
493 |
WDK-GS251252 |
12,7 (1/2) |
1,14 |
493 |
WDK-GS402002 |
12,7 (1/2) |
1,4 |
518 |
1 |
2 |
3 |
4 |
WDK-GS503502 |
12,7 (1/2) |
1,44 |
578 |
WDK-GS105004 |
19,05 (3/4) |
5,2 |
905 |
WDK-GS168004 |
19,05 (з/4) |
6,1 |
1105 |
WDK-GS201004 |
19,05 (3/4) |
6,1 |
1105 |
WDK-GS201001 |
25,4 (1) |
6,1 |
1105 |
WDK-GS301501 |
25,4 (1) |
9,4 |
1310 |
WDK-GS402001 |
25,4 (1) |
10,7 |
1310 |
WDK-GS603001 |
25,4 (1) |
15,4 |
1890 |
WDK-GX025124 |
6,35 (1/4) |
0,78 |
340 |
WDK-GX042014 |
6,35 (1/4) |
0,78 |
340 |
WDK-GX006308 |
9,5 (3/8) |
0,92 |
368 |
WDK-GX006302 |
12,7 (1/2) |
0,92 |
368 |
WDK-GX010608 |
9,5 (3/8) |
1,06 |
438 |
WDK-GX010602 |
12,7 (1/2) |
1,06 |
438 |
WDK-GX151108 |
9,5 (3/8) |
1,14 |
493 |
WDK-GX151102 |
12,7 (1/2) |
1,14 |
493 |
WDK-GX251258 |
9,5 (3/8) |
1,14 |
493 |
WDK-GX251252 |
12,7 (1/2) |
1,14 |
493 |
WDK-GX402002 |
12,7 (1/2) |
1,4 |
518 |
WDK-GX503502 |
12,7 (1/2) |
1,44 |
578 |
WDK-GX105004 |
19,05 (3/4) |
5,2 |
905 |
WDK-GX168004 |
19,05 (3/4) |
6,1 |
1105 |
WDK-GX201004 |
19,05 (3/4) |
6,1 |
1105 |
WDK-GX201001 |
25,4 (1) |
6,1 |
1105 |
WDK-GX301501 |
25,4 (1) |
9,4 |
1310 |
WDK-GX402001 |
25,4 (1) |
10,7 |
1310 |
WDK-GX603001 |
25,4 (1) |
15,4 |
1890 |
WDK-GH025124 |
9x12 |
0,78 |
340 |
WDK-GH042009 |
9x12 |
0,78 |
340 |
WDK-GH063009 |
9x12 |
0,92 |
368 |
WDK-GH063014 |
14x18 |
0,95 |
375 |
WDK-GH106009 |
9x12 |
1,06 |
438 |
WDK-GH106014 |
14x18 |
1,06 |
438 |
WDK-GH151109 |
9x12 |
1,14 |
493 |
WDK-GH151114 |
14x18 |
1,14 |
493 |
WDK-GH251259 |
9x12 |
1,14 |
493 |
WDK-GH251254 |
14x18 |
1,14 |
493 |
WDK-GH402014 |
14x18 |
1,4 |
518 |
WDK-GH503514 |
14x18 |
1,44 |
578 |
WDK-GH105014 |
14x18 |
5,2 |
905 |
WDK-GH105024 |
24x32 |
5,2 |
905 |
WDK-GH168024 |
24x32 |
6,1 |
1105 |
1 |
2 |
3 |
4 |
WDK-GH201024 |
24x32 |
6,1 |
1105 |
WDK-GH201027 |
27x36 |
6,1 |
1105 |
WDK-GH301527 |
27x36 |
9,4 |
1310 |
WDK-GH402027 |
27x36 |
10,7 |
1310 |
WDK-GH603027 |
27x36 |
15,4 |
1890 |
WDK-PC025124 |
6,35 (1/4) |
0,55 |
234 |
WDK-PC042014 |
6,35 (l/4) |
0,55 |
234 |
WDK-PC063038 |
9,5 (3/8) |
0,6 |
264 |
WDK-PC063012 |
12,7 (1/2) |
0,6 |
264 |
WDK-PC106038 |
9,5 (3/8) |
0,66 |
305 |
WDK-PC106012 |
12,7 (1/2) |
0,66 |
305 |
WDK-PC151138 |
9,5 (3/8) |
0,89 |
416 |
WDK-PC151112 |
12,7 (1/2) |
0,89 |
416 |
WDK-PC251258 |
9,5 (3/8) |
0,89 |
416 |
WDK-PC251252 |
12,7 (1/2) |
0,89 |
416 |
WDK-PC402012 |
12,7 (1/2) |
1,3 |
507 |
WDK-PC503512 |
12,7 (1/2) |
2,06 |
741 |
WDK-PC105034 |
19,05 (3/4) |
2,9 |
965 |
WDK-PC168034 |
19,05 (3/4) |
5,2 |
1080 |
WDK-PC201034 |
19,05 (3/4) |
6,2 |
1310 |
WDK-PC201001 |
25,4 (1) |
6,2 |
1310 |
WDK-PC301501 |
25,4 (1) |
8,2 |
1660 |
WDK-PC402001 |
25,4 (1) |
9,7 |
1960 |
WDK-PC603001 |
25,4 (1) |
11,0 |
2100 |
WDK-PH251209 |
9x12 |
0,55 |
250 |
WDK-PH042009 |
9x12 |
0,55 |
255 |
WDK-PH063009 |
9x12 |
0,6 |
275 |
WDK-PH063014 |
14x18 |
0,6 |
275 |
WDK-PH010608 |
9x12 |
0,66 |
305 |
WDK-PH106012 |
14x18 |
0,66 |
305 |
WDK-PH151109 |
9x12 |
0,89 |
416 |
WDK-PH151114 |
14x18 |
0,89 |
416 |
WDK-PH251209 |
9x12 |
0,89 |
416 |
WDK-PH251214 |
14x18 |
0,89 |
416 |
WDK-PH402012 |
14x18 |
1,3 |
507 |
WDK-PH503512 |
14x18 |
2,06 |
741 |
WDK-PH105012 |
14x18 |
4,2 |
965 |
WDK-PH105034 |
24x32 |
4,2 |
965 |
WDK-PH168034 |
24x32 |
5,2 |
1080 |
WDK-PH201034 |
24x32 |
6,2 |
1310 |
Окончание таблицы 2
1 |
2 |
3 |
4 |
WDK-PH201027 |
27x36 |
6,2 |
1310 |
WDK-PH301527 |
27x36 |
8,2 |
1660 |
WDK-PH402027 |
27x36 |
9,9 |
1960 |
WDK-PH603027 |
27x36 |
10,5 |
2050 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +15 до +25 80 |
Наработка на отказ, циклов, не менее |
5000 |
