Номер по Госреестру СИ: 84546-22
84546-22 Измерители комбинированные
(TROTEC)
Назначение средства измерений:
Измерители комбинированные TROTEC (далее по тексту - измерители) предназначены для измерений температуры и относительной влажности окружающей среды, для бесконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы измерителя, а также для измерений абсолютного давления.
Внешний вид.
Измерители комбинированные
Рисунок № 1
Внешний вид.
Измерители комбинированные
Рисунок № 2
Внешний вид.
Измерители комбинированные
Рисунок № 3
Внешний вид.
Измерители комбинированные
Рисунок № 4
Внешний вид.
Измерители комбинированные
Рисунок № 5
Внешний вид.
Измерители комбинированные
Рисунок № 6
Внешний вид.
Измерители комбинированные
Рисунок № 7
Общие сведения
Дата публикации - 02.02.2022
Срок свидетельства - 31.01.2027
Номер записи - 185933
ID в реестре СИ - 1396338
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ВС06, мод. BL30, мод. BC06, Измеритель комбинированный TROTEC T210, Измеритель комбинированный TROTEC BL30, Измеритель комбинированный Trotec BC21, Измеритель комбинированный Trotec BC06, Измеритель комбинированный Trotec BC21, ВС06, ВС-06, TROTEC модификации BC06, TROTEC мод. BL30, TROTEC BL30, TROTEC BC21, TC100, BL30, BL-30, BC21, BC06, 2 параметра,
Производитель
Изготовитель - Lufft Mess- & Regeltechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 65
Выдано извещений - 2
Кол-во периодических поверок - 40
Кол-во средств измерений - 22
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 323 дн.
Приказы РСТ, где упоминается данный тип СИ
№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Измерители комбинированные (TROTEC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84546-22 Измерители комбинированные (TROTEC) Lufft Mess- & Regeltechnik GmbH (ГЕРМАНИЯ ) |
67603-17 Датчики (ТН-485) Дальневосточный филиал Федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Дальневосточный филиал ФГУП "ВНИИФТРИ") (РОССИЯ г. Хабаровск) |
Все средства измерений Дальневосточный филиал Федерального государственного унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Дальневосточный филиал ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84546-22 31.01.2027 |
Измерители комбинированные, TROTEC Lufft Mess- & Regeltechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Датчики (ТН-485)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 20 | 3 | 17 | 3 | 0 | 19 | 16 | 3 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 4 | 4 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 2 | 2 | 4 | 1 | 6 | 2 | 4 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Датчики (ТН-485)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
3331 | 3331 |
Программное обеспечение
Программное обеспечение (ПО) измерителей состоит из встроенного и автономного ПО.
Встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, устанавливается в измерители на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний».
Идентификационные данные встроенного ПО - отсутствуют.
Автономное ПО MultiMeasure Studio не является метрологически значимым и предназначено для получения, отображения, хранения и передачи и анализа информации о результатах измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным TROTECГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом от 06.12.2019 г. № 2900.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Trotec GmbH, ГерманияАдрес: Grebbener Str. 7, D-52525 Heinsberg, Germany
Телефон: +49 2452 962-400
Факс: +49 2452 962-200
Web-сайт: www.trotec.com
E-mail: info@trotec.com
Заводы-изготовители:
Lufft Mess- & Regeltechnik GmbH, Германия
Адрес: GutenbergstraBe 20, 70736 Fellbach, Germany
Shenzhen Everbest Machinery Industry Co., Ltd., Китай
Адрес: 19th Build, 5th Region, Baiwangxin Industrial Park, Somngbai Rd, Baimang, Xili, Nanshan, 518108, China.
MIC Meter Industrial Company, Тайвань
Адрес: Wu Quan West Road, 9F-3/12F-1A No.257 Sec.1, 40347 Taichung City Taiwan R.O.C.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия измерителей основан на измерении и преобразовании сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления первичного преобразователя (датчика) от измеряемой температуры, принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя. Принцип бесконтактных измерений температуры основан преобразовании потока инфракрасного излучения исследуемого объекта, передаваемого через оптическую систему измерителей на приемник, в цифровой сигнал. Принцип измерений абсолютного давления основан на пьезорезистивном преобразовании интегрированного силиконового датчика с температурной компенсацией.
Измерители представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока, размещенного в пластиковом корпусе, и несъемных измерительных зондов. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой.
Измерители изготавливаются в следующих модификациях: BC06, BC21, BC25, BL30, TC100, T210, T260, которые различаются между собой по метрологическим и техническим
характеристиками, а также по конструктивному исполнению.
Фотографии общего вида измерителей приведены на рисунках 1-7.
Пломбирование измерителей не предусмотрено. Заводской номер указывается на наклейке на корпусе измерителей. Конструкция измерителей не позволяет нанести знак поверки на средство измерений.
Места
номера

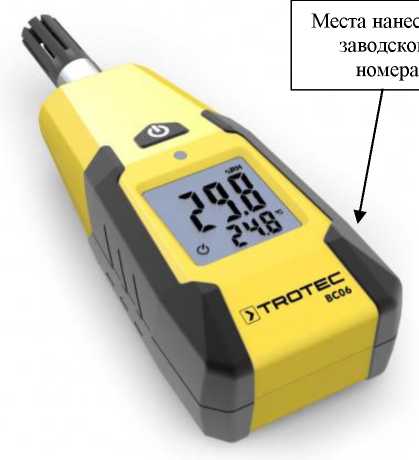

Рисунок 1 - Общий вид измерителей комбинированных TROTEC модификации BC06

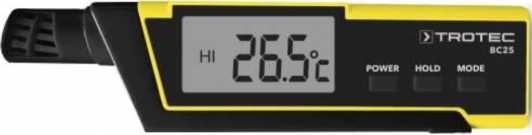

Рисунок 3 - Общий вид измерителей комбинированных TROTEC модификации BC25

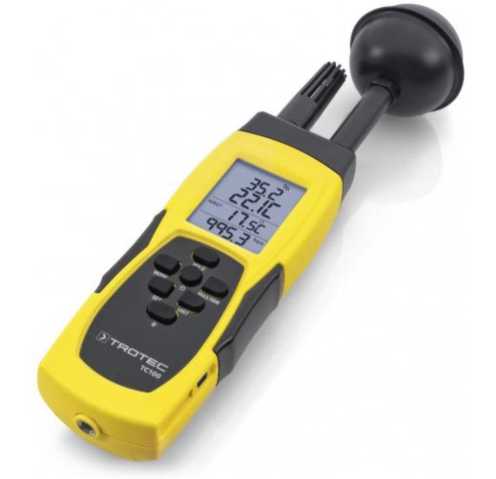

Рисунок 5 - Общий вид измерителей комбинированных TROTEC модификации TC100

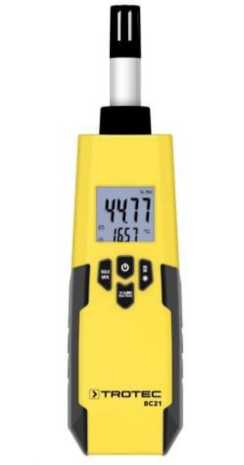

Рисунок 2 - Общий вид измерителей комбинированных TROTEC модификации BC21

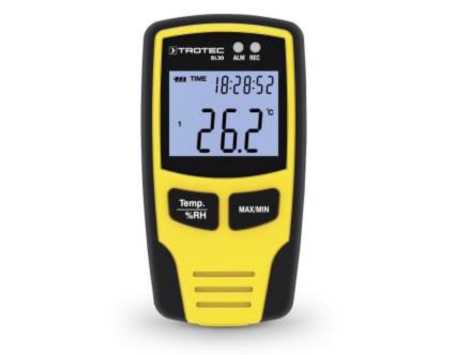

Рисунок 4 - Общий вид измерителей комбинированных TROTEC модификации BL30

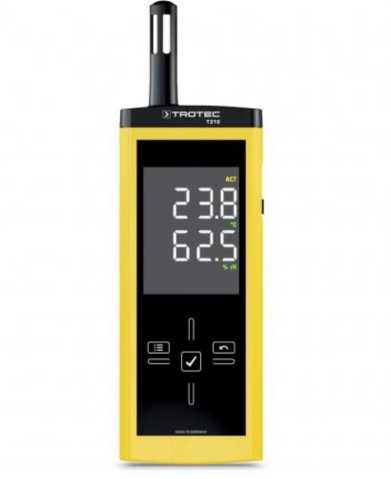

Рисунок 6 - Общий вид измерителей комбинированных TROTEC модификации T210

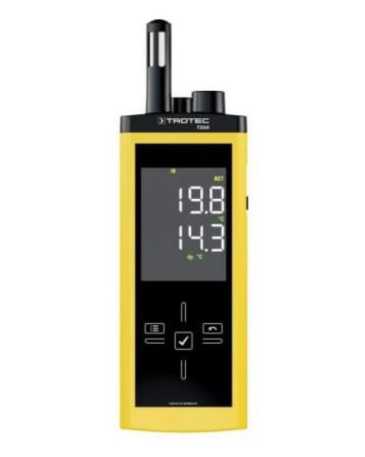

Рисунок 7 - Общий вид измерителей комбинированных TROTEC модификации T260
Метрологические и основные технические характеристики измерителей приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики измерителей TROTEC модификаций BC25, TC100,
T210, T260
|
Наименование характеристики |
Значение | |||
|
TC100 |
T210 |
BC25 |
T260 | |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
от -20 до +50 | ||
|
Диапазон измерений температуры бесконтактным способом, °С |
- |
- |
- |
от -50 до +380 |
|
Диапазон измерений температуры шаровым термометром, °С |
от 0 до +50 |
- |
- |
- |
|
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +50 °С), % |
от 5 до 95 | |||
|
Диапазон измерений абсолютного давления, гПа |
от 300 до 1100 |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,6 |
±0,4 |
±0,6 |
±0,4 |
|
Наименование характеристики |
Значение | |||
|
TC100 |
T210 |
BC25 |
T260 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры шаровым термометром, °С |
±0,6 |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур от +5 до +50 °С), % |
±3,0 (от 10 до 70 % включ.) ±5,0 (в остальном диапазоне) |
±3,0 |
±3,0 (от 10 до 90 % включ.) ±5,0 (в остальном диапазоне) |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры бесконтактным способом, °С
|
- |
- |
- |
-н -н |
|
Пределы допускаемой относительной погрешности измерений температуры бесконтактным способом в диапазоне св. +100 °С, % |
- |
- |
- |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа |
±4,0 |
- |
- |
- |
|
Разрешающая способность измерений температуры, относительной влажности и абсолютного давления, °С, %, гПа |
0,1 | |||
|
Показатель визирования |
- |
- |
- |
12:1 |
Таблица 2 - Метрологические характеристики измерителей TROTEC модификаций BC06, BC21, BL30
|
Наименование характеристики |
Значение | ||
|
BC06 |
BC21 |
BL30 | |
|
Диапазон измерений температуры, °С |
от -20 до +60 |
от -30 до +100 |
от -40 до +70 |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 (от 0 до +40 °С включ.) ±2,0 (в остальном диапазоне) |
±1,0 |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (в диапазоне температур окружающего воздуха: от +5 до +60 °С (для BC06), от +5 до +80 °С (для BC21), от +5 до +70 °С (для BL30)), % |
±4,0 (св. 40 до 80 % включ.) ±5,0 (в остальном диапазоне) |
±4,0 |
±3,0 (от 20 до 80 % включ.) ±5,0 (в остальном диапазоне) |
|
Разрешающая способность измерений температуры и относительной влажности, °С, % |
0,1 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- BC06 |
150x60x35 |
|
- BC21 |
235x60x35 |
|
- BC25 |
145x40x25 |
|
- BL30 |
95x50x35 |
|
- TC100 |
165x60x35 |
|
- T210, T260 |
210x65x38 |
|
Масса, г, не более | |
|
- BC06 |
160 |
|
- BC21 |
230 |
|
- BC25 |
65 |
|
- BL30 |
100 |
|
- TC100 |
230 |
|
- T210 |
290 |
|
- T260 |
320 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха,°С | |
|
- BC06 |
от -20 до +60 |
|
- BC21 |
от -30 до +100 |
|
- BL30 |
от -40 до +70 |
|
- TC100 |
от 0 до +50 |
|
- T210, T260, BC25 |
от -20 до +50 |
|
- относительная влажность, %, не более |
95 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
