Номер по Госреестру СИ: 49073-22
49073-22 Весы неавтоматического действия
(HJ)
Назначение средства измерений:
Весы неавтоматического действия HJ (далее — весы) предназначены для измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (в виде разрушаемых наклеек), ограничивающих доступ к переключателю настройки (регулировки) весов и метрологически важным частям весов, которые находятся на электронном весоизверительном устройстве и ГПУ весов (как показано на рисунке 2). Кроме того, изменение ПО невозможно без применения специализированного оборудования изготовителя.
Идентификационным признаком ПО служит контрольная сумма и версия ПО, которые отображается на дисплее весов при их включении. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 - Идентификационные данные ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО* |
HKNxxx |
Цифровой идентификатор ПО |
5E6A |
* «х» — числовое обозначение метрологически незначимой части ПО, может принимать значе- | |
ние от 0 до 9. |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Функции, относящиеся к работе» документа «Весы неавтоматического действия HJ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия HJ.ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Техническая документация изготовителя.
Изготовитель
Shinko Denshi Co., Ltd., ЯпонияАдрес: 1-52-1 Itabashi, Itabashi-ku, Tokyo 173-0004, Japan
Тел/Факс.: (81)-3-5944-1643, (81)-3-6905-5526
Адрес электронной почты: shinko-denshi@vibra.co.jp
Адрес в Интернет: www.vibra.co.jp
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46 Тел./факс: (495) 437-55-77/ 437-56-66.
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Принцип действия весов основан на преобразовании частоты вибрации акустического датчика, изменяющейся под действием нагрузки пропорционально массе измеряемого объекта. Сигнал с датчика преобразуется внутренними устройствами весов в цифровой электрический сигнал, затем преобразованный сигнал подвергается математической обработке с дальнейшим определением значения массы объекта измерений. Результаты взвешивания выводятся на дисплей весов.
Весы представляют собой средство измерений массы неавтоматического действия по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Конструктивно весы состоят из:
-
- грузоприемного устройства (далее - ГПУ);
-
- электронного весоизмерительного устройства, оснащенного счетчиком частоты, дисплеем для отображения результатов измерений и функциональными клавишами для управления весами. Может быть установлен на стойке, прикрепленной к основанию ГПУ весов.
Общий вид весов представлен на рисунке 1.

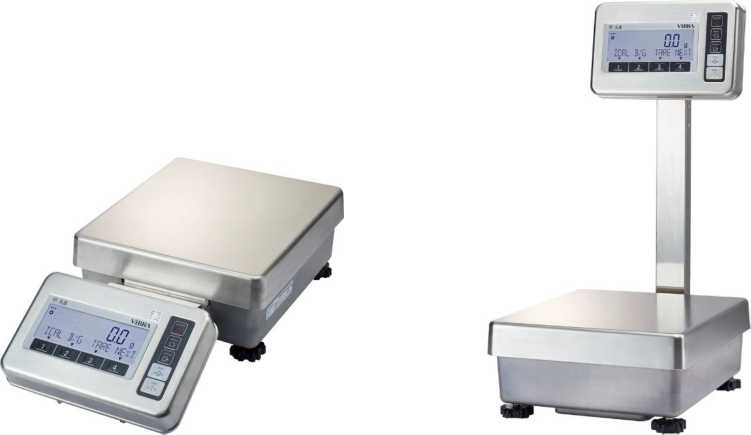

Рисунок 1 - Общий вид весов (пример)
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- определение стабильного равновесия (4.4.2);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);
-
- дополнительное счетное устройство (Т.2.5.3)
-
- обнаружение промахов (5.2);
-
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).
Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):
-
- счетный режим;
-
- вычисление процентных соотношений;
-
- режим сравнения;
Весы оснащаются двумя последовательными интерфейсами RS-232C (D-SUB 9P) для связи или передачи результатов измерений на периферийные устройства, например, принтер, электронные регистрирующие устройства, вторичный дисплей, персональный компьютер. В качестве опции весы могут оснащаться релейный выходом или интерфейсом RS-422 взамен первого интерфейса RS-232C.
Весы выпускаются в следующих модификациях: HJ-17KSCE, HJR-17KSCE, HJ-22KSCE, HJR-22KSCE, HJ-33KSCE, HJR-33KSCE, HJ-62KSDCE, HJR-62KSDCE, отличающихся метрологическими характеристиками.
Обозначение модификаций весов имеет вид HJ[R]-A[K][S][D]CE, где:
HJ - обозначение типа весов;
[R] - условное обозначение модификаций весов, оснащенной встроенной калибровочной гирей;
А - значение максимальной нагрузки (Max), кг: 17, 22, 33, 62.
[К] - условное обозначение модификации весов с максимальной нагрузкой более 10 кг;
[S] - условное обозначение модификации весов, не оснащенных стойкой для крепления электронного весоизмерительного устройства;
[D] - условное обозначение модификации весов, с изменяющейся действительной ценой деления (шкалы), (d), в диапазоне от 0 до 6200 г включительно.
Защита от несанкционированного доступа к метрологически значимым частям весов, осуществляется пломбировкой разрушаемыми наклейками согласно схеме, представленной на рисунке 2.

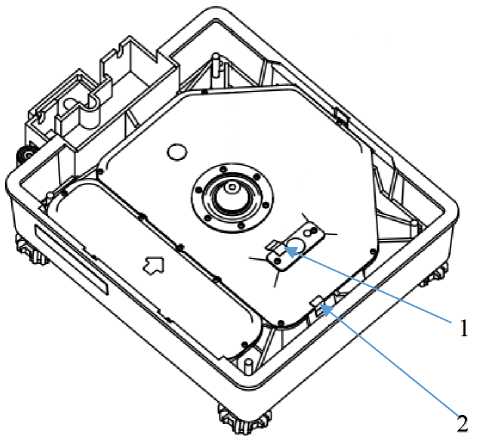

ГПУ

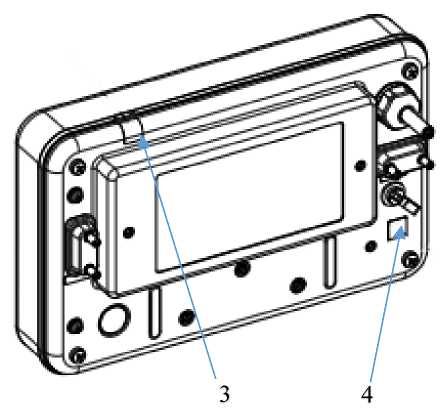

Электронное весоизмерительное устройство

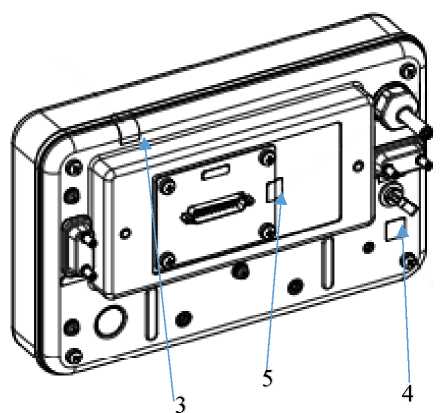

Весоизмерительное устройство (модификация с релейным интерфейсом)

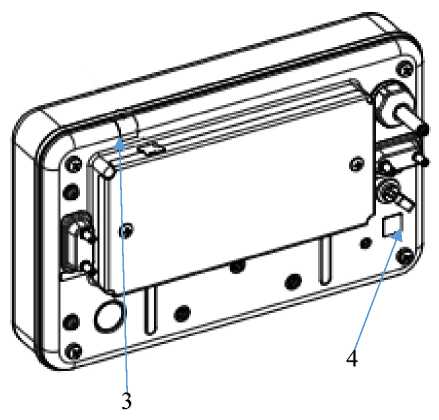

Весоизмерительное устройство (модификация с аккумулятором)
Рисунок 2 - Схема пломбировки весов (места нанесения пломб, блокирующих доступ: 1 - к регулировке нецентральной нагрузки; 2 - к весоизмерительному датчику; 3 - к корпусу весоизмерительного устройства; 4 - к рычагу настройки; 5 - к внутренней части релейного интерфейса.).
На маркировочной табличке весов указывают следующую основную информацию:
-
- обозначение модификации;
-
- класс точности;
-
- минимальная нагрузка;
-
- максимальная нагрузка;
-
- поверочный интервал;
-
- действительная цена деления (шкалы) (при d Ф e);
-
- торговую марку изготовителя или его полное наименование;
-
- серийный номер;
-
- знак утверждения типа;
-
- особый диапазон температур.
Общий вид маркировочной таблички представлен на рисунке 3.

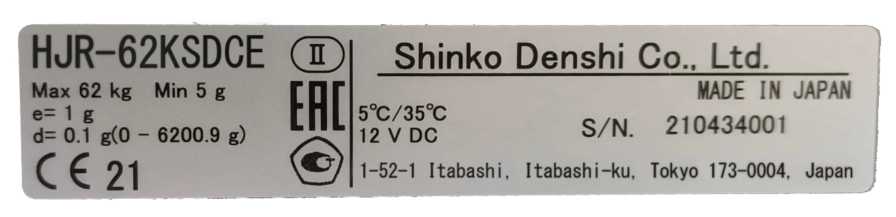

Рисунок 3 — Общий вид маркировочной таблички весов (пример)
Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).
Таблица 2 - Метрологические характеристики
Метрологическая характеристика |
Обозначение модификаций | |||
HJ-17KSCE, HJR-17KSCE |
HJ-22KSCE, HJR-22KSCE |
HJ-33KSCE, HJR-33KSCE |
HJ-62KSDCE, HJR-62KSDCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Максимальная нагрузка, Max, г |
17000 |
22000 |
33000 |
62000 |
Минимальная нагрузка, Min, г |
5 |
5 |
5 |
5 |
Действительная цена деления (шкалы), (d), г |
0,1 |
0,1 |
0,1 |
0,1 (до 6200 г включ.); 1 (св.6200 г) |
Поверочный интервал е, г |
1 |
1 |
1 |
1 |
Число поверочных интервалов (n) |
17000 |
22000 |
33000 |
62000 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Особый диапазон температур, оС |
от +5 до +35 |
Параметры электрического питания от сети переменного тока:
|
от 198 до 242 от 49 до 51 |
Параметры электрического питания от источника постоянного тока (аккумуляторная батарея): - напряжение, В |
12 |
Габаритные размеры (ширина/длина/высота) весов, мм, не более |
350/482/175 мм (350/482/700 мм при установленной стойке) |
Масса , кг, не более |
17 |
