Номер по Госреестру СИ: 84400-22
84400-22 Резервуары стальные горизонтальные цилиндрические
(РГС-7)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-7 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-7Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Октябрьский завод нефтепромыслового оборудования» (ООО «Ознпо»)ИНН 0265023412
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Фрунзе, 2
Телефон/ факс: +7 (34767) 4-22-24
Web-сайт: oz-npo.ru
E-mail: 89273262111@mail.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс: +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.
Резервуары расположены внутри металлического контейнера наземного расположения. Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводские номера резервуаров наносятся на крышку люка резервуаров (рисунок 1).
Резервуары РГС-7 с заводскими номерами 21, 22 расположены по адресу: Челябинская область, Еткульский район, с. Еткуль, ЛПДС «Еткуль», Челябинское НУ АО «Транснефть - Урал».
Общий вид резервуаров РГС-7 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

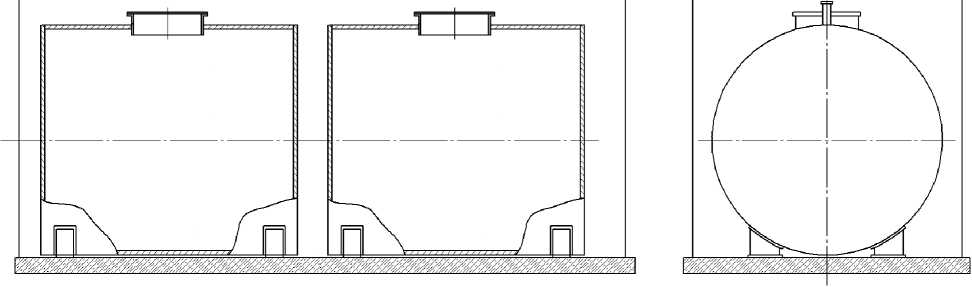

Рисунок 1 - Место нанесения заводских номеров

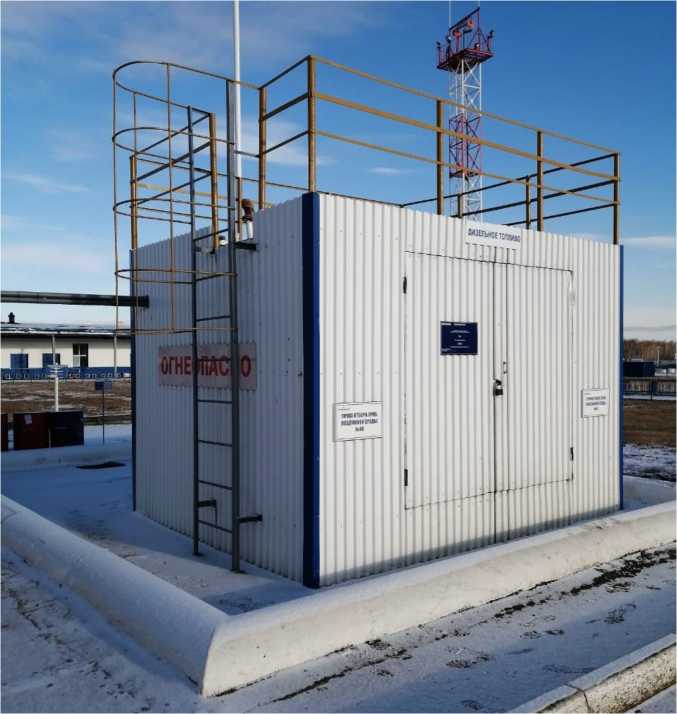

Рисунок 2 - Общий вид резервуаров РГС-7
Рисунок 3 - Общий вид резервуаров РГС-7
Пломбирование резервуаров РГС-7 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-7 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
7 |
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
