84273-21 Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское"
( )

Назначение средства измерений:
Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское» (далее - СИКН) предназначена для измерения массы нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти СИКН № 599 ПСП
Внешний вид.
Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское"
Рисунок № 1

Общие сведения

Дата публикации - 11.01.2022
Срок свидетельства -
Номер записи - 185668
ID в реестре СИ - 1395688
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3067 от 2021.12.28 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2151 от 2022.08.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)

№1294 от 2023.06.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское" ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81109-20

 Система измерений количества и показателей качества нефти № 546 ПСП "АКИ-ОТЫР",
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
82606-21

 Система измерений количества и показателей качества нефти СИКН № 1246 ПСП ООО "НЗНП Трейд",
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
84253-21

 Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО "Иреляхское",
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
84273-21

 Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское",
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
87119-22

 Система измерений количества и показателей качества нефти СИКН № 1007 ООО "Нефтеперерабатывающий завод "Северный Кузбасс", Обозначение отсутствует
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
91145-24

 Система измерений количества и показателей качества нефти Орехово-Ермаковского месторождения ООО "Газпромнефть-Хантос", Обозначение отсутствует
Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор") (РОССИЯ г. Тюмень) 		ОТ
МП 		1 год
Отчет - MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское" ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)		 РСТ
  • Нет модификации
    		•  6 2 4 0 6 2 4
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)    		 РСТ
  • -
    		•  4 4 0 4 0 4 0 4

    Стоимость поверки Система измерений количества и показателей качества нефти СИКН № 599 ПСП "Урманское" ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет встроенное программное обеспечение (ПО). ПО представлено встроенным прикладным ПО измерительно-вычислительного комплекса «ОКТОПУС-Л» и ПО автоматизированного рабочего места оператора «Rate АРМ оператора УУН».

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    ИВК «ОКТОПУС-Л»

    «Rate АРМ оператора УУН»

    Идентификационное наименование ПО

    Formula.o

    RateCalc

    Номер версии (идентификационный номер ПО)

    6.15

    2.4.1.1

    Цифровой идентификатор ПО

    5ED0C426

    F0737B4F

    Алгоритм вычисления цифрового идентификатора

    С]

    RC32


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 599 ПСП «Урманское» ООО «Газпромнефть-Восток», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40916.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

    ИНН: 7203256184

    Адрес: 625031, РФ, г. Тюмень, ул. Шишкова, 88

    Телефон: (3452) 388-720

    Факс: (3452) 388-727

    Е-mail: sekretar@ipfvektor.ru

    Изготовитель

    Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)
    ИНН: 7203256184
    Адрес: 625031, РФ, г. Тюмень, ул. Шишкова, 88
    Телефон: (3452) 388-720
    Факс: (3452) 388-727
    Е-mail: sekretar@ipfvektor.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
    Адрес: 625027, г. Тюмень, ул. Минская, д. 88
    Телефон: (3452) 20-62-95
    Факс: (3452) 28-00-84
    Web-сайт: https://тцсм.рф
    E-mail: mail@csm72.ru

    Правообладатель

    Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)
    ИНН: 7203256184
    Адрес: 625031, РФ, г. Тюмень, ул. Шишкова, 88
    Телефон: (3452) 388-720
    Факс: (3452) 388-727
    Е-mail: sekretar@ipfvektor.ru

    Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

    Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

    • 1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочей, одной контрольно-резервной).

    • 2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

    • 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

    • 4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

    Таблица 1 - Состав СИКН

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Блок измерительных линий

    Счетчики-расходомеры массовые Micro Motion, мод. CMF 300

    45115-16, 13425-01

    Термопреобразователи сопротивления платиновые серии 65

    22257-01, 22257-05

    Преобразователи измерительные 644

    14683-04

    Преобразователи измерительные 644 к датчикам температуры

    14683-00

    Преобразователи давления измерительные 3051

    14061-04, 14061-10

    Блок измерений показателей качества нес

    )ти

    Преобразователь плотности жидкости измерительный 7835

    15644-01

    15644-06

    Влагомеры нефти поточные УДВН-1пм

    14557-05, 14557-10, 14557-15

    Термопреобразователи сопротивления платиновые серии 65

    22257-01, 22257-05

    Преобразователи измерительные 644

    14683-04

    Преобразователи измерительные 644 к датчикам температуры

    14683-00

    Преобразователи давления измерительные 3051

    14061-04, 14061-10

    Система обработки информации

    Комплекс измерительно-вычислительный Октопус-Л (Octopus-L)

    43239-15

    Блок трубопоршневой поверочной установки

    Установка трубопоршневая Сапфир М, мод. Сапфир М-300-6,3

    23520-02

    Термопреобразователи сопротивления платиновые серии 65

    22257-01, 22257-05

    Преобразователи измерительные 644

    14683-04

    Преобразователи измерительные 644 к датчикам температуры

    14683-00

    Преобразователи давления измерительные 3051

    14061-04, 14061-10

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих функций:

    • - измерение массового расхода нефти через СИКН;

    • - автоматическое вычисление массы «брутто» нефти;

    • - автоматизированное вычисление массы «нетто» нефти;

    • - автоматическое измерение технологических параметров (температуры и давления);

    • - автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);

    • - отображение (индикацию), регистрацию и архивирование результатов измерений;

    • - поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;

    • - контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;

    • - отбор объединённой пробы нефти по ГОСТ 2517-2012;

    • - получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

    • - контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

    передачу данных на верхний уровень.

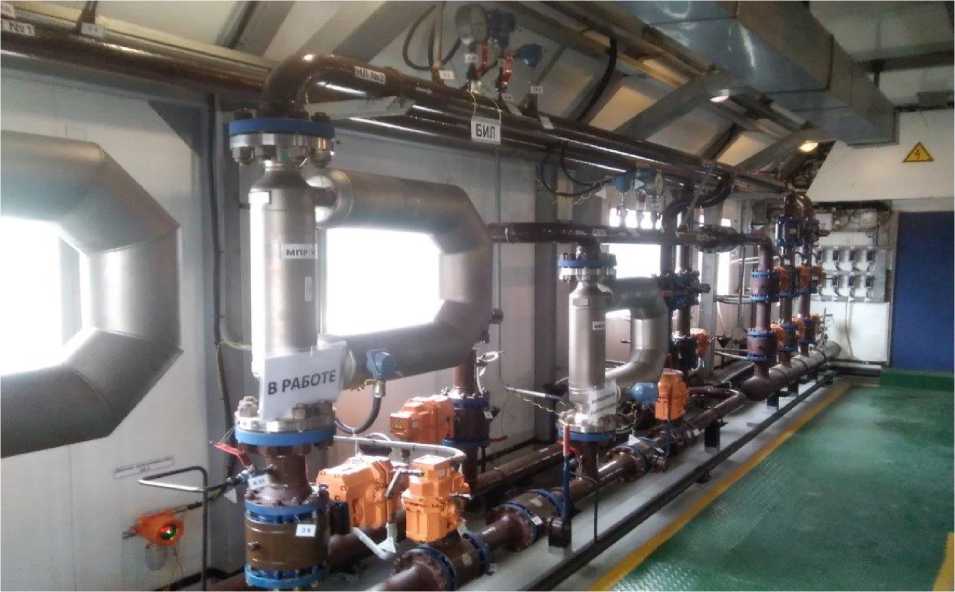

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти СИКН № 599 ПСП

    Рисунок 1 - Общий вид СИКН

    Пломбирование средств измерений, находящихся в составе СИКН, осуществляется согласно требований в их описаниях типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»

    1 экз.

    Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН № 599 ПСП «Урманское»

    1 экз.


    Таблица 3 - Состав и основные метрологические характеристики измерительных каналов

    Номер ИК

    Наименование

    ИК

    Количество

    ИК

    Состав ИК

    Диапазон измерений, т/ч

    Пределы допускаемой относительной погрешности, %

    Первичные измерительные преобразователи

    Вторичная часть

    1, 2

    ИК массового расхода нефти

    2

    Счетчики-расходомеры массовые

    Micro Motion

    мод. CMF 300

    Измерительновычислительные комплексы «Октопус-Л»

    от 26 до 130

    ±0,25

    3

    ИК массового расхода нефти

    1

    Счетчики-расходомеры массовые

    Micro Motion

    мод. CMF 300

    от 26 до 130

    ±0,25*

    ^Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей. При использовании измерительной линии в качестве контрольной пределы допускаемой относительной погрешности измерений ± 0,20 %.

    Таблица 4 - Метрологические характеристики

    Наименование характеристики

    Значение

    Массовый расход нефти, т/ч

    от 26 до 260

    Пределы допускаемой относительной погрешности:

    - массы брутто нефти, %

    ± 0,25

    - массы нетто нефти, %

    ± 0,35

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных линий

    3 (2 рабочих, 1

    контрольно-резервная)

    Измеряемая среда

    нефть по

    ГОСТ Р 51858

    Параметры измеряемой среды:

    • - избыточное давление, МПа

    • - температура, °С

    • - плотность нефти при 20 °С, кг/м3

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей в нефти, мг/дм3, не более

    • - массовая доля механических примесей нефти, %, не более

    • - содержание свободного газа

    от 0,14 до 2,60 от +5 до +30 от 790 до 900

    0,5

    100

    0,05

    не допускается

    Режим работы СИКН

    непрерывный

    Температура окружающего воздуха, °С в месте установки СИ:

    • - в ИЛ, БИК, ТПУ

    • - в СОИ

    от +15 до +25 от +20 до +25

    Параметры электрического питания:

    • - напряжение питания переменного тока, В

    • - частота переменного тока, Г ц

    (400 ± 40)/(230 ± 23) (50 ± 1)
