Номер по Госреестру СИ: 84247-21
84247-21 Комплексы фоторадарные с фотофиксацией
("Лидер-Тандем")
Назначение средства измерений:
Комплексы фоторадарные с фотофиксацией «Лидер-Тандем» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), определения координат места расположения комплекса в плане.
Внешний вид.
Комплексы фоторадарные с фотофиксацией
Рисунок № 1
Внешний вид.
Комплексы фоторадарные с фотофиксацией
Рисунок № 2
Внешний вид.
Комплексы фоторадарные с фотофиксацией
Рисунок № 3
Внешний вид.
Комплексы фоторадарные с фотофиксацией
Рисунок № 4
Общие сведения
Дата публикации - 11.01.2022
Срок свидетельства - 27.12.2026
Номер записи - 185646
ID в реестре СИ - 1395666
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС")
Страна - РОССИЯ
Населенный пункт - г. Воронеж
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3015 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1492 от 2024.06.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Комплексы фоторадарные с фотофиксацией ("Лидер-Тандем")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79406-20 03.11.2025 |
Комплексы программно-аппаратные с фото и видеофиксацией , "Дозор-М3" Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС") (РОССИЯ г. Воронеж) |
ОТ МП |
2 года |
|
80111-20 18.12.2025 |
Комплексы программно-аппаратные с фото и видеофиксацией , "Дозор-ПС2" Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС") (РОССИЯ г. Воронеж) |
ОТ МП |
2 года |
|
84247-21 27.12.2026 |
Комплексы фоторадарные с фотофиксацией, "Лидер-Тандем" Общество с ограниченной ответственностью "Безопасность информационных систем" (ООО "БИС") (РОССИЯ г. Воронеж) |
ОТ МП |
2 года |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Комплексы фоторадарные с фотофиксацией ("Лидер-Тандем")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы фоторадарные с фотофиксацией ("Лидер-Тандем")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) «Лидер» комплексов содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть ПО «Лидер» обеспечивает: измерения скорости движения ТС в зоне контроля и на контролируемом участке дороги в автоматическом режиме; измерения значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU); определение координат места расположения комплекса в плане.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libdriver-smartmicro.so |
|
Номер версии (идентификационный номер) ПО |
1.0.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
10d56efcf4e86562e416ba4dbd611522 |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус фоторадарного блока с помощью этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.4 документа БТКП.402169.006. РЭ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам фоторадарным с фотофиксацией «Лидер-Тандем»Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта № 1621 от 31.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 2831 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
БТКП.402169.006 ТУ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Безопасность информационных систем» (ООО «БИС»)ИНН 3663073619
Адрес: 394019, г. Воронеж, ул. Краснодонская, д. 16Б
Телефон: 8 (473) 261-91-31
Телефон (факс): 8 (473) 261-91-30
Web-сайт: www.ooobis.ru
E-mail: medyani@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон/факс: +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия комплексов основан на:
-
- измерениях скорости движения ТС по разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
-
- определении координат места расположения комплексов по данным, полученным от встроенного в измерительный модуль (далее - ИМ) приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;
-
- определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC(SU), по данным, полученным от встроенного приемника глобальных навигационных спутниковых систем ГЛОНАСС/GPS;
-
- измерениях времени, за который ТС проходит известное расстояние при измерениях скорости движения ТС на контролируемом участке.
В зависимости от выполняемых задач в состав комплексов входят один или два фоторадарных блока. Фоторадарный блок включает в себя ИМ и комплект для установки. Конструктивно ИМ выполнен в ударопрочном пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, инфракрасные прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления модулем, аналоговые датчики измерений температуры компонентов модуля. На корпусе ИМ расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.
Фоторадарные блоки доукомплектовываются:
-
- при стационарном размещении кронштейном со встроенным блоком питания;
-
- при передвижном размещении треногой, ноутбуком и аккумуляторной батареей.
Для измерений скорости движения ТС на контролируемом участке дороги комплекс оснащается парой фоторадарных блоков (только при стационарном размещении), устанавливаемых на разнесенных рубежах. При этом в паре любой фоторадарный блок может быть «ведущим», а второй «ведомым», на участке контроля двухстороннего движения каждый из фоторадарных блоков может одновременно выполнять функции «ведущего» и «ведомого».
Общий вид фоторадарного блока и способ пломбирования комплексов приведен на рисунках 1 - 4.

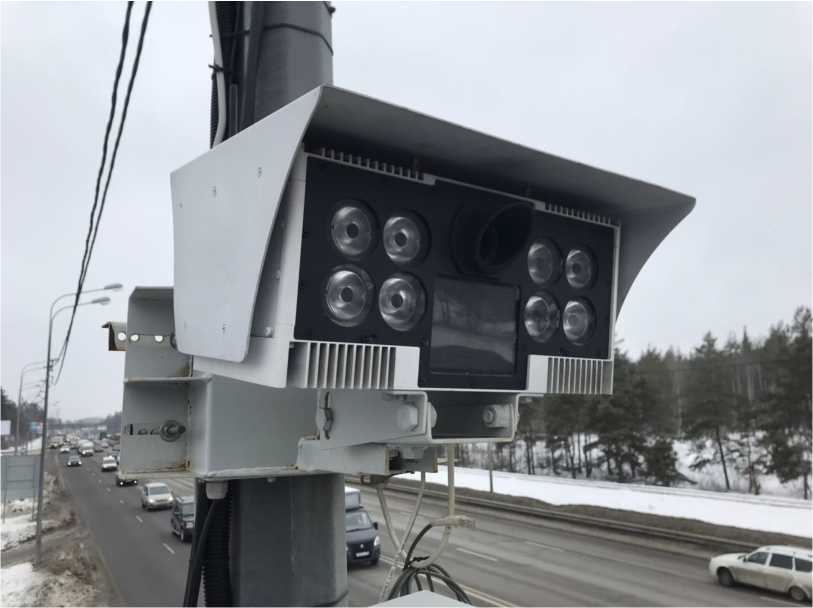

Рисунок 1 - Общий вид фоторадарного блока при стационарном размещении

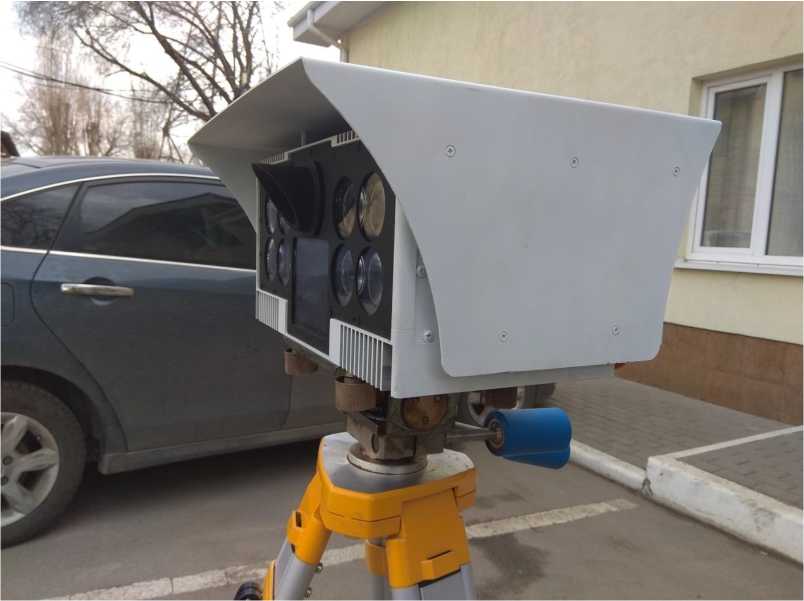

Рисунок 2 - Общий вид фоторадарного блока при передвижном размещении
Место пломбирования

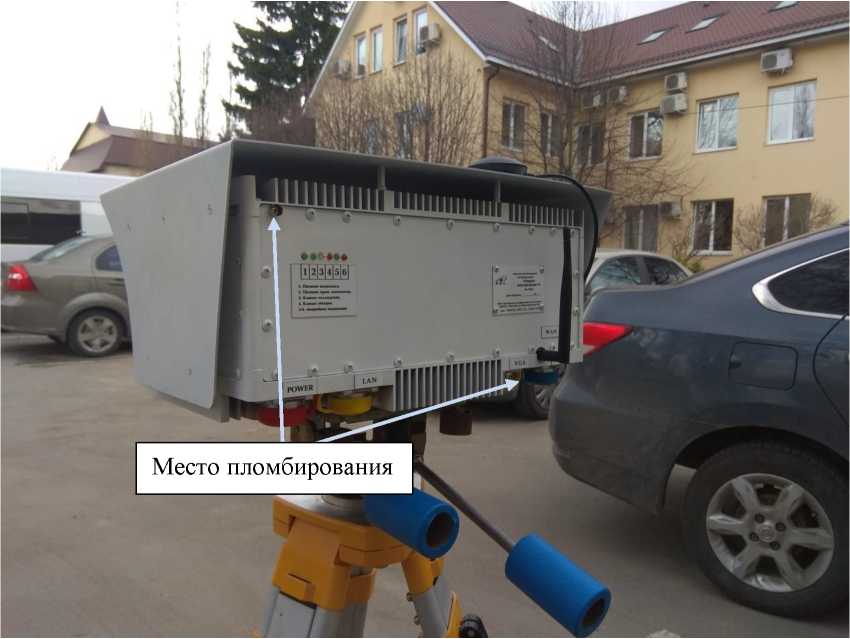

Рисунок 3 - Способ пломбирования комплексов
Место нанесения
маркировки и знака утверждения типа

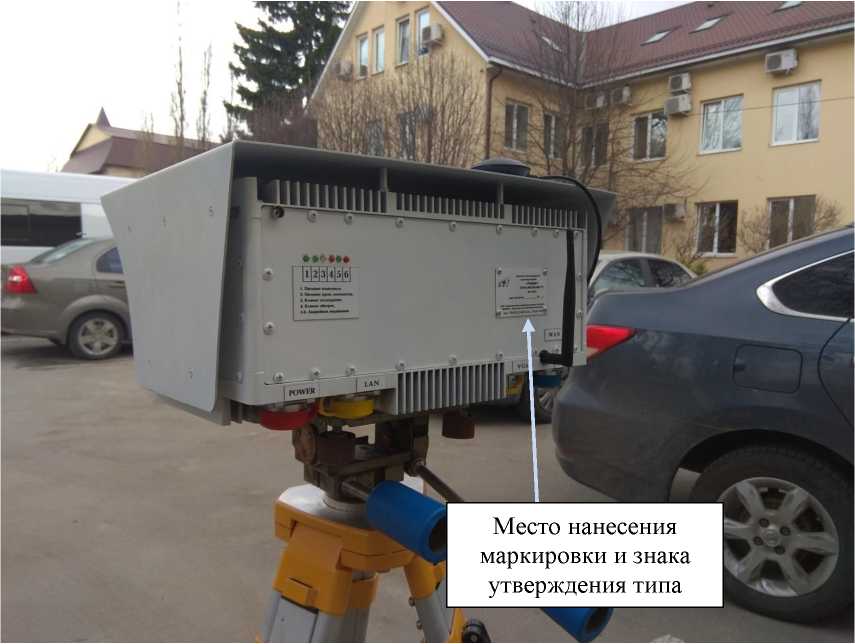

Рисунок 4 - Место нанесения знака утверждения типа комплексов
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс фоторадарный с фотофиксацией «Лидер-Т андем» |
БТКП.402169.006 |
1 шт. |
|
Комплект крепления для стационарного размещения (кронштейн с встроенным блоком питания) для передвижного размещения (тренога) |
- |
1 - 2 шт. |
|
Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Руководство по эксплуатации |
БТКП.402169.006. РЭ |
1 экз. |
|
Комплекс фоторадарный с фотофиксацией «Лидер-Тандем». Паспорт (с формуляром) |
БТКП.402169.006 ПС |
1 экз. |
|
Государственная система обеспечения единства измерений. Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Методика поверки |
БТКП.402169.006 МП |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги |
от 2 до 300 от 2 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч в зоне контроля на контролируемом участке дороги |
±2 ±2 |
|
Пределы допускаемой абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC (SU), с |
±2 |
|
Пределы допускаемой абсолютной погрешности синхронизации шкал времени двух фоторадарных блоков, мс |
±17 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3, м |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры зоны контроля, м протяженность ширина |
от 10 до 50 от 3 до 16 |
|
Минимальная протяженность контролируемого участка дороги, м |
400 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 25 °С, %, не более атмосферное давление, кПа |
от -40 до +50 98 от 60,0 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Диапазон напряжения питания, В | |
|
при стационарном размещении от сети переменного тока | |
|
частотой от 49 до 51 Гц |
от 187 до 264 |
|
при передвижном размещении от сети постоянного тока |
от 10 до 16 |
|
Потребляемая мощность, В • А (Вт), не более |
80 |
|
Габаритные размеры фоторадарного блока, мм, не более | |
|
при стационарном размещении | |
|
длина |
550 |
|
ширина |
450 |
|
высота |
250 |
|
при передвижном размещении | |
|
длина |
330 |
|
ширина |
380 |
|
высота |
230 |
|
Масса фоторадарного блока, кг, не более | |
|
при стационарном размещении |
25 |
|
при передвижном размещении |
15 |
