Номер по Госреестру СИ: 84240-21
84240-21 Счетчики газа объемные диафрагменные
(AG)
Назначение средства измерений:
Счетчики газа объемные диафрагменные AG (далее также - счетчики) предназначены для измерений объема газа при рабочих условиях, а также объема газа, приведенного к температуре плюс 20 °С.
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус счетчиков любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к счетчикам газа объемным диафрагменным AGПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Изготовитель
NATEK ENERJi EKiPMANLARI SAN. VE TiC. A.§., ТурцияАдрес деятельности: ikitelli OSB, Ba§ak Bulvari, Ba§ak§ehir Sanayi Sitesi C Blok No:10-12, Ba§ak§ehir, istanbul, Turkey
Место нахождения и адрес юридического лица: ikitelli OSB, Ba§ak Bulvari, Ba§ak§ehir Sanayi Sitesi C Blok No:10-12, Ba§ak§ehir, istanbul, Turkey
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия счетчиков основан на преобразовании перепада давлений газа, проходящего через счетчики, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на отсчетное устройство.
Конструктивно счетчики состоят из корпуса, измерительного механизма со встроенными мембранами и отсчетного устройства. Показания отсчетного устройства отградуированы в м3. Счетчики оснащены механизмом, препятствующим обратному ходу отсчетного устройства. Счетчики выпускаются с левым и правым направлениями потока газа.
Структура условного обозначения модификаций счетчиков:
AGX1X2
Х1 - индекс, обозначающий номинальный объемный расход газа, может принимать следующие значения:
2,5 - номинальный объемный расход газа 2,5 м3/ч;
4 - номинальный объемный расход газа 4 м3/ч;
6 - номинальный объемный расход газа 6 м3/ч.
Х2 - индекс, обозначающий наличие/отсутствие механического температурного компенсатора, обеспечивающего приведение объема газа, измеренного счетчиками в диапазоне температур рабочей среды, к объему при температуре плюс 20 °С. Данный индекс может принимать следующие значения:
индекс отсутствует - для счетчиков, не имеющих механический температурный компенсатор;
ТС - для счетчиков, имеющих механический температурный компенсатор.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

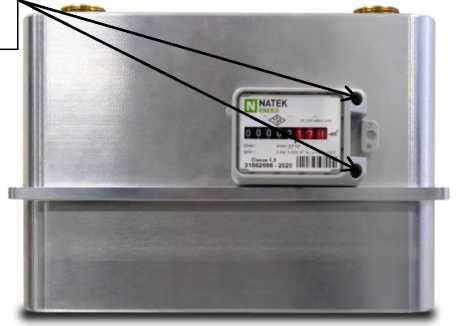

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба с
нанесением знака поверки
б) модификация AG6X2
а) модификации AG2,5X2, AG4X2
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||
AG2,5X2 |
AG4X2 |
AG6X2 | |
Объемный расход газа, м3/ч: - минимальный (Qmhe) |
0,025 |
0,040 |
0,060 |
- переходный (Qt) |
0,250 |
0,400 |
0,600 |
- номинальный (Q№m) |
2,500 |
4,000 |
6,000 |
- максимальный (Qm^) |
4,000 |
6,000 |
10,000 |
Порог чувствительности, м3/ч |
0,005 |
0,005 |
0,008 |
Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях, а также объема газа, приведенного к температуре +20 °С, %:
|
±3,0 ±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | ||
AG2,5X2 |
AG4X2 |
AG6X2 | |
Сжиженный углеводородный газ, | |||
Рабочая среда |
природный газ, а также другие | ||
сухие неагрессивные газы | |||
Температура измеряемой среды, °С |
от -25 до +40 | ||
Максимальное рабочее избыточное давление, кПа |
50 | ||
Потеря давления при расходе Qмакс, Па, не более |
200 |
200 |
200 |
Циклический объем измерительных камер V, дм3, не менее |
1,2 |
2,4 | |
Наименьшая значащая цифра счетного механизма, м3 |
0,001 | ||
Емкость счетного механизма, м3 |
99999,999 | ||
Габаритные размеры, мм, не более: | |||
- длина |
193 |
193 |
334 |
- высота |
200 |
200 |
263 |
- ширина |
162 |
162 |
158 |
Масса, кг, не более |
1,7 |
1,7 |
3,4 |
Рабочие условия измерений: | |||
- температура окружающей среды, °С |
от -25 до +55 | ||
- относительная влажность, % |
от 30 до 80 | ||
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
Средняя наработка на отказ, ч |
100000 | ||
Средний срок службы, лет |
10 |
