Номер по Госреестру СИ: 84092-21
84092-21 Резервуары стальные вертикальные цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000 предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 20.12.2021
Срок свидетельства -
Номер записи - 185501
ID в реестре СИ - 1395202
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-2000,
Производитель
Изготовитель - Саратовский завод резервуарных металлоконструкций
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2889 от 2021.12.15 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Саратовский завод резервуарных металлоконструкций
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72856-18 |
Резервуары стальные вертикальные цилиндрические, РВС-50000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
76828-19 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
84092-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
87545-22 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
88124-23 |
Резервуар вертикальный стальной цилиндрический, РВСП-3000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аТелефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-2000 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 2000 м3.
Резервуары стальные вертикальные цилиндрические РВС-2000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.
Резервуары стальные вертикальные цилиндрические РВС-2000 расположены на территории ТЭУ-1 АО «Газпромнефть-ОНПЗ».

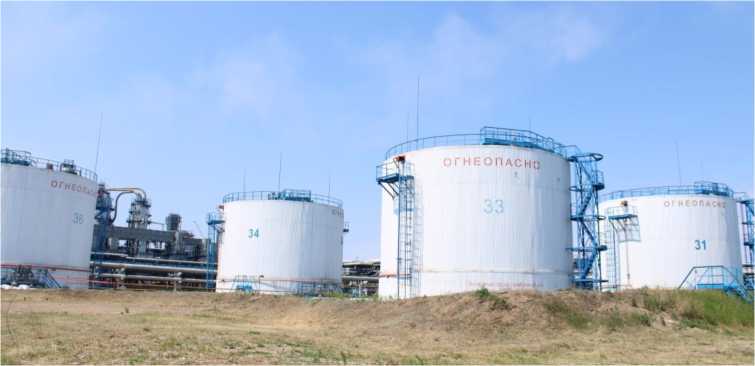

Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота стенки |
11805 |
|
- диаметр |
15180 |
|
Рабочая среда |
нефтепродукты |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +50 |
