Номер по Госреестру СИ: 76828-19
76828-19 Резервуары вертикальные стальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема, а также для приема, отпуска и хранения светлых и темных нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011148
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Саратовский завод резервуарных металлоконструкций
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 20
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2966 от 2019.12.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Саратовский завод резервуарных металлоконструкций
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72856-18 |
Резервуары стальные вертикальные цилиндрические, РВС-50000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
76828-19 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
84092-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
87545-22 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
88124-23 |
Резервуар вертикальный стальной цилиндрический, РВСП-3000 Саратовский завод резервуарных металлоконструкций (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 20 | 0 | 0 | 0 | 20 | 0 | 0 |
Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Приказ Росстандарта 07 февраля 2018 г. № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;
-
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;
-
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
-
- толщиномер ультразвуковой УТ-93П/1 (регистрационный номер в Федеральном информационном фонде 18374-10);
-
- теодолит оптический с ценой деления микроскопа 2" по ГОСТ 10529-96;
-
- штангенциркули с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «Спецторг Плюс» (ООО «Спецторг Плюс»)ИНН 7604076460
Адрес: 150006, г. Ярославль, Тормозное шоссе, д. 93
Телефон: 8 (4852) 23-25-65
Факс: 8 (4852) 23-13-13
E-mail: stp@stpyar.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (499) 129-19-11
Факс: 8 (499) 124-99-96
Web-сайт: www.rostest.ru
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Резервуары представляют собой наземные металлические сосуды цилиндрической формы со стационарной кровлей, изготовленные из сталей марок Ст3, Ст3сп, 09Г2С, оборудованные приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов производится через приемо-раздаточные устройства, расположенные в первом поясе резервуара.
Резервуары выпущены в модификациях, которые отличаются количеством поясов:
-
- РВС-5000 №№ 30, 31, 32, 33, 34, 35, 36, 50, 51, 52, 60, 61, 65, 70, 71, 73, 75, 79, 83 состоят из 8 поясов;
-
- РВС-5000 № 66 состоит из 10 поясов.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 представлен на рисунках 1, 2.

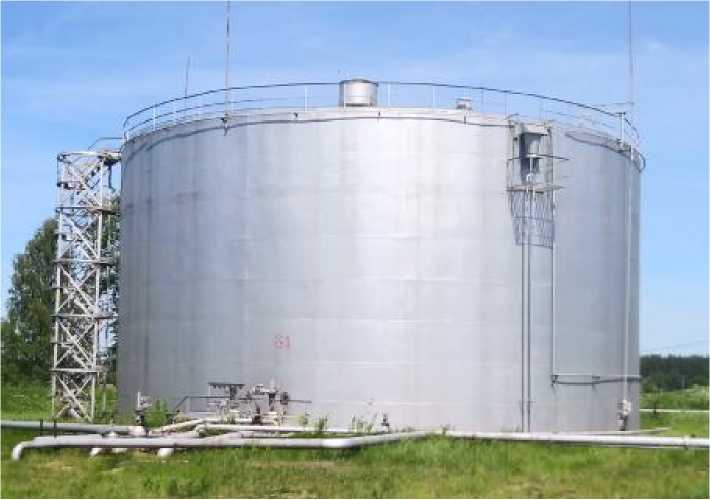

Рисунок 1 - Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, состоящих из 8 поясов

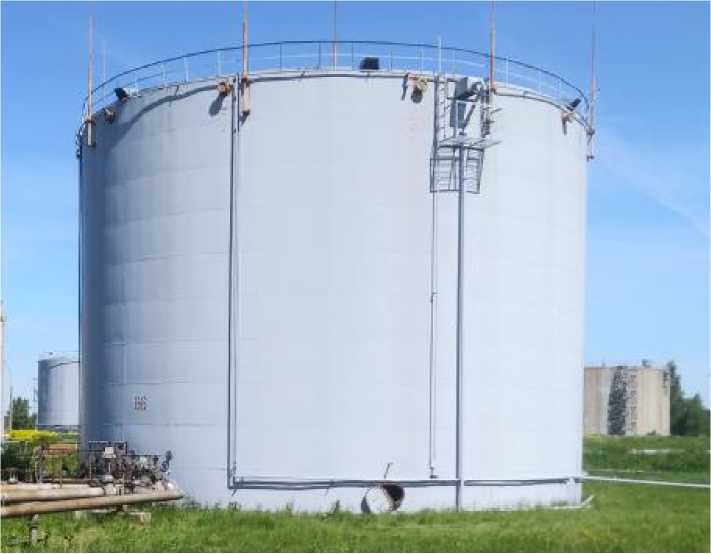

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-5000, состоящего из 10 поясов
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000 не предусмотрено.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара при температуре 20 °С, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,1 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Количество поясов резервуара, шт. |
8 |
10 |
|
Габаритные размеры, мм, не более - диаметр основания |
22838 |
20910 |
|
- высота |
11995 |
14970 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -50 до +40 | |
