Сведения о средстве измерений: 83998-21 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 83998-21
83998-21 Резервуары стальные горизонтальные цилиндрические
(РГС-20)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Общие сведения

Дата публикации - 17.12.2021
Срок свидетельства -
Номер записи - 185388
ID в реестре СИ - 1395028
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - SO_1 Типы ГСО в ФГИС АРШИН по годам (год, кол-во)

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2792 от 2021.12.09 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83997-21

 Резервуары стальные горизонтальные цилиндрические, РГС-20
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
83998-21

 Резервуары стальные горизонтальные цилиндрические, РГС-20
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
84640-22

 Резервуары горизонтальные стальные цилиндрические, РГС-40
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга" (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		5 лет
Отчет - V_38 Протоколы поверок по типам СИ

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-20)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Великолукский завод «Транснефтемаш» - филиал Акционерного общества «Транснефть - Верхняя Волга» (Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, переулок Гранитный, д. 4/1
Адрес место расположения филиала: 182100, Псковская обл., г. Великие Луки, ул. Гоголя, д. 2
Телефон: +7 (81153) 9-26-67
Web-сайт: uppervolga.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м3.

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров наносятся на обшивку резервуаров (рисунок 1).

Резервуары РГС-20 с заводскими номерами 1, 2 расположены по адресу: г. Челябинск, п. Новосинеглазовский, ул. Советская, 1, ЛПДС «Челябинск», Челябинское НУ АО «Транснефть - Урал».

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-20), http://oei-analitika.ru

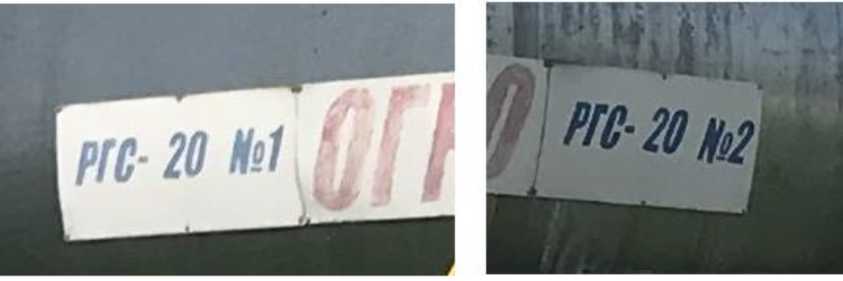

Рисунок 1 - Место нанесения заводских номеров

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-20), http://oei-analitika.ru

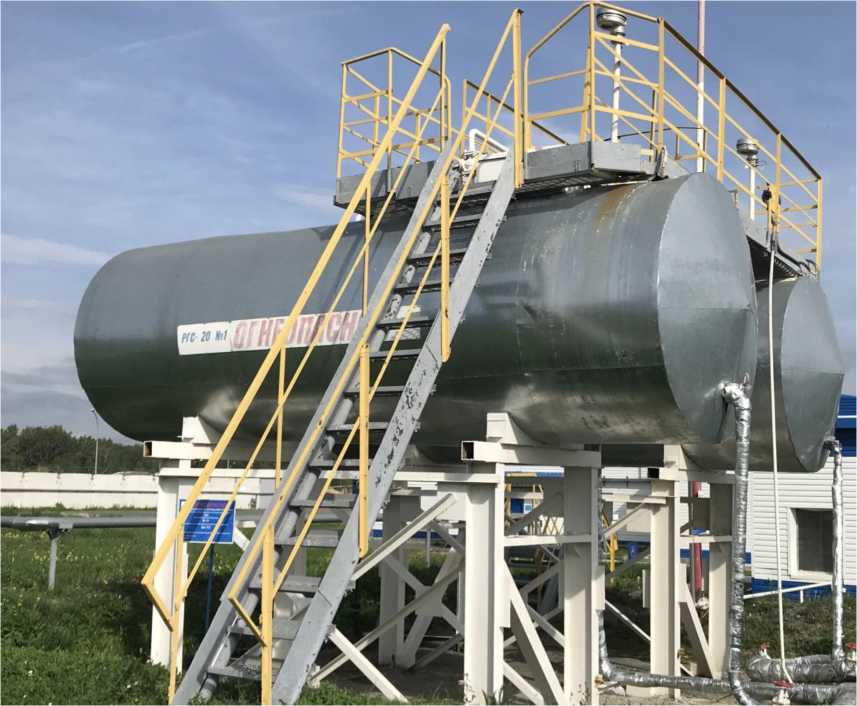

Рисунок 2 - Общий вид резервуаров РГС-20

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.


.

Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-20

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20

Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30
