Номер по Госреестру СИ: 83925-21
83925-21 Трансформаторы напряжения
(JDZX9-6)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-6 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 14.12.2021
Срок свидетельства - 07.12.2026
Номер записи - 185333
ID в реестре СИ - 1394925
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZX9-6.3G,
Производитель
Изготовитель - Dalian North Instrument Transformer Group Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2748 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX9-6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian North Instrument Transformer Group Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82829-21 03.09.2026 |
Трансформаторы тока, LZZBJ9-6 Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
83925-21 07.12.2026 |
Трансформаторы напряжения, JDZX9-6 Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
97706-26 12.02.2031 |
Трансформаторы тока, CGIS М Dalian North Instrument Transformer Group Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Трансформаторы напряжения (JDZX9-6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы напряжения (JDZX9-6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа на трансформаторы не наносится.Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.

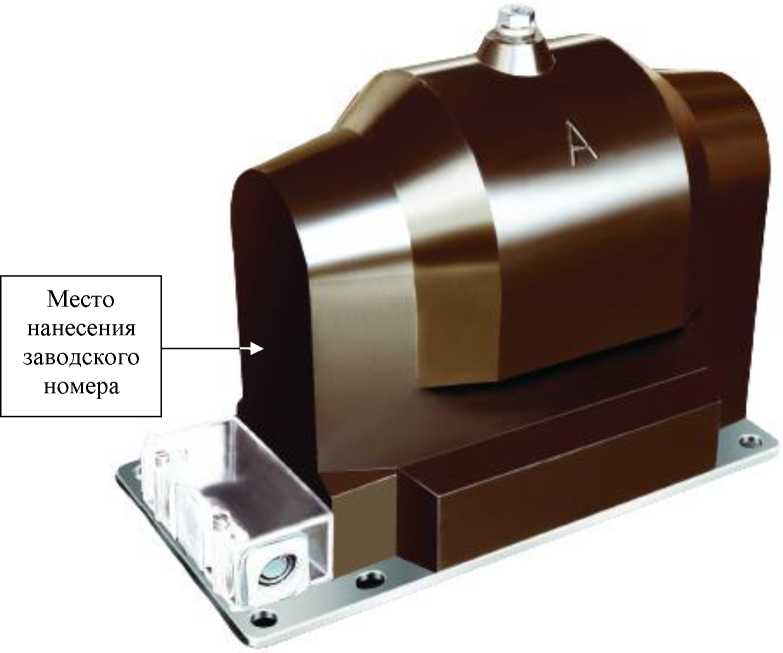

Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальное первичное напряжение, кВ |
6/\3 |
|
Номинальное вторичное напряжение, В |
100/\3 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной и дополнительной вторичных обмоток, В • А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
347 |
|
- ширина |
162 |
|
- высота |
253 |
|
Масса, кг, не более |
28 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -25 до +40 |
|
- относительная влажность, % |
до 95 |
наносится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийуказаны в разделе 2 «Основные сведения об изделии» документа «Трансформатор напряжения JDZX9-6. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-6ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
Изготовитель
Dalian North Instrument Transformer Group Co., Ltd., КитайАдрес: Fengrong Industrial Park, Pulandian, Dalian, P. R. China
Телефон: 024-88625500, Факс: 0411-83290552
Web-сайт: http://dlbf.com/
E-mail: scb@dlbf.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия трансформаторов основан на преобразовании переменного тока одного напряжения в переменный ток другого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными заземляемыми трансформаторами опорного типа, с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку трансформатора типографским способом в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Знак утверждения типа на трансформаторы не наносится.
Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальное первичное напряжение, кВ |
6/\3 |
|
Номинальное вторичное напряжение, В |
100/\3 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной и дополнительной вторичных обмоток, В • А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
347 |
|
- ширина |
162 |
|
- высота |
253 |
|
Масса, кг, не более |
28 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -25 до +40 |
|
- относительная влажность, % |
до 95 |
