Номер по Госреестру СИ: 83915-21
83915-21 Модули аналогового входа для ПЛК
(Emerson серии PAC8000 SafetyNet 8810-HI-TX)
Назначение средства измерений:
Модули аналогового входа для ПЛК Emerson серии PAC8000 SafetyNet 8810-HI-TX (далее по тексту - модули) предназначены для измерений выходных аналоговых сигналов от первичных преобразователей в виде силы постоянного тока и преобразований их в цифровой вид.
Внешний вид.
Модули аналогового входа для ПЛК
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из двух частей: «Firmware» и «Software». Обработка результатов измерений и вычисление производится по специальным алгоритмам, сохраняемым во встроенной программе Firmware. Внешнее программное обеспечение Software предназначено для конфигурирования и программирования.
Конфигурационные параметры защищены от преднамеренных изменений следующими методами:
-
- разграничение прав доступа - четырехуровневая система доступа и паролей;
-
- использование программного выключателя Key Switch Tag, разрешающего или запрещающего доступ к изменению или отмене функций защиты;
-
- блокирование записи в память с помощью механического переключателя.
Конфигурационные параметры хранятся в энергонезависимой памяти контроллера. Все изменения конфигурационных параметров сохраняются в журнале «Change Control Log», доступном только для чтения. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается. Программирование возможно только с доверительных МАС-адресов программаторов. MAC-адрес - это уникальный идентификатор сетевого интерфейса для реализации коммуникации устройств в сети на физическом уровне.
Идентификация ПО осуществляется путем отображения на дисплее подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии.
Идентификационные данные встроенного и внешнего ПО представлены в таблицах 1 и 2.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Firmware |
Номер версии (идентификационный номер) |
Не ниже 1.05 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Software |
Номер версии (идентификационный номер) |
MEyyxxxxxx 1) |
Цифровой идентификатор ПО |
- |
1) - символы «у» - цифры от 0 до 9 и буквы от A до Z, которые определяют версию ПО, а символы «х» - цифры от 0 до 9, которые определяют наличие дополнительных опций. |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации средства измерений типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Установка оборудования» руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям аналогового входа для ПЛК Emerson PAC8000 SafetyNet 8810-HI-TXzГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы Intelligent Platforms, LLC, США
Изготовитель
Intelligent Platforms, LLC., СШААдрес: 2500 Austin Drive, Charlottesville, VA, 22911
Телефон: +1 (434) 978-5000
Факс: +1 (434) 978-5462
Web-сайт: www.emerson.com
E-mail: customercare.emea.mas@emerson.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия модулей при измерении/преобразовании основан на использовании аналого-цифрового преобразования. Аналоговые сигналы в виде силы постоянного тока от первичных преобразователей поступают на входы модулей, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные цифровые сигналы модулей поступают на рабочие станции операторов, в которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Модули входят в состав контроллеров программируемых логических Emerson (регистрационный номер в Федеральном информационном Фонде средств измерений 78682-20), которые относятся к проектно-компонуемым на основе которых могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов и используются в PAC8000 - серии.
Заводские номера наносятся на боковую панель модулей методом офсетной печати или наклейки.
Знак поверки наносится на средство измерений в соответствии с рисунком 1 и (или) на свидетельство о поверке в соответствии с действующим законодательством.
Конструктивно модули выполнены в пластмассовом корпусе. Конструкция обеспечивает возможность установки на профильную DIN рейку, устанавливаемую к задней стенке монтажного шкафа.
Связь с компонентами и периферийными устройствами осуществляется по интерфейсу RS-485 по протоколу Modbus RTU.
Модули выпускаются для РАС8000-серии со следующим типом - 8810-HI-TX.

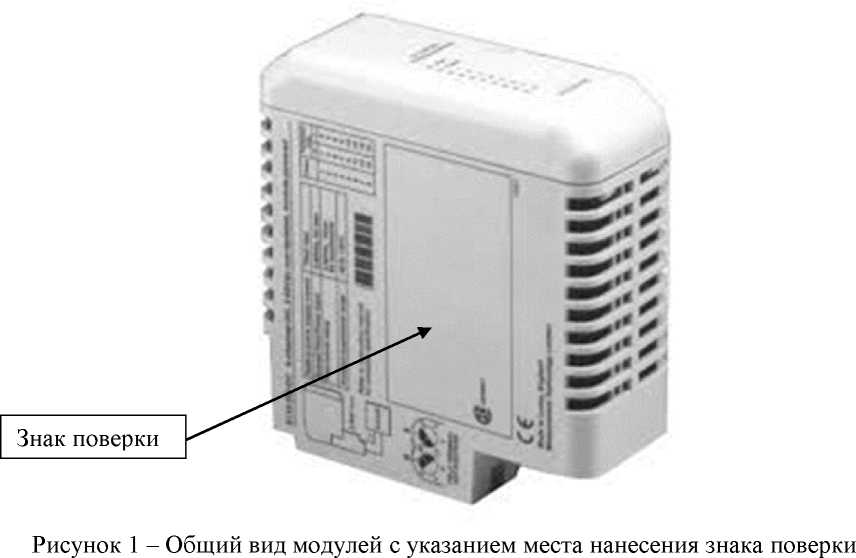

Общий вид модулей с указанием места нанесения знака поверки представлен на рисунке 1.
Пломбирование модулей не предусмотрено. Нанесение знака утверждения типа на модули не предусмотрено.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Модули аналогового входа для ПЛК Emerson PAC8000 SafetyNet 8810-HI-TX |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 шт. |
Паспорт |
№PS-AI 8810-HI-TX |
1 шт. |
Таблица 3 - Метрологические характеристики
Тип модуля |
Сигналы |
Пределы допускаемой основной приведенной (к верхнему пределу) погрешности, % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % | |
на входе |
на выходе | |||
8810-HI-TX (8 каналов) |
от 4 до 20 мА |
16 бит |
±0,1 |
±0,025 |
от 0,25 до 24 мА |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания: - напряжение постоянного тока, В |
от 13,5 до 26,4 |
Потребляемая мощность, Вт, не более |
1,0 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 |
Продолжение таблицы 4
1 |
2 |
Рабочие условия измерений:
|
от -40 до +70 от 5 до 90 |
Габаритные размеры, мм, не более:
|
120 120 42 |
Масса, кг, не более |
0,5 |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
Маркировка взрывозащиты |
2Ex ic nA IIC T4 Gc X 2Ex nA nL IIC T4 Gc X Ex tc IIIC T100 °C Dc X |
