Номер по Госреестру СИ: 83862-21
83862-21 Весы неавтоматического действия
(BC)
Назначение средства измерений:
Весы неавтоматического действия BC (далее - весы) предназначены для статических измерений массы.

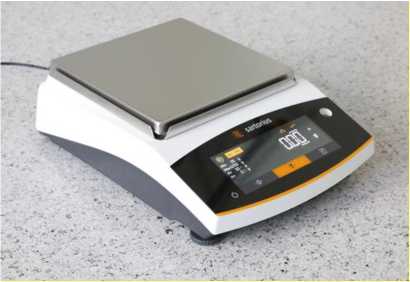

Внешний вид.

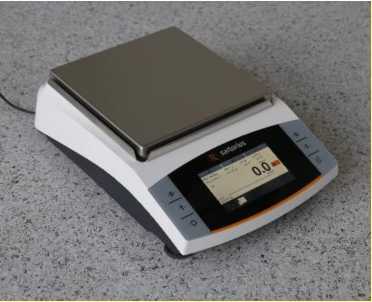

Весы неавтоматического действия
Рисунок № 1

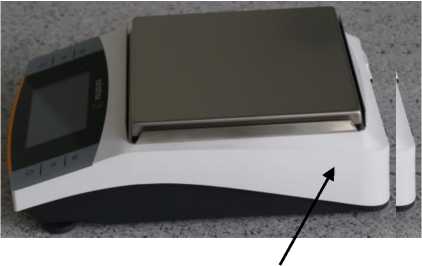

Внешний вид.
Весы неавтоматического действия
Рисунок № 2

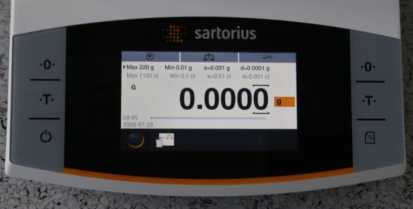

Внешний вид.

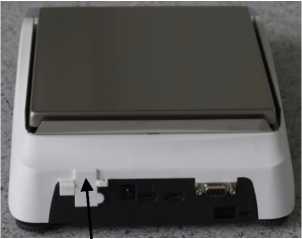

Весы неавтоматического действия
Рисунок № 3

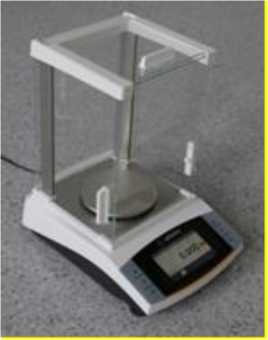

Внешний вид.
Весы неавтоматического действия
Рисунок № 4

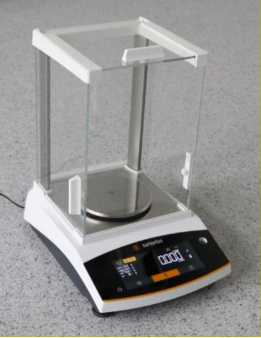

Внешний вид.
Весы неавтоматического действия
Рисунок № 5

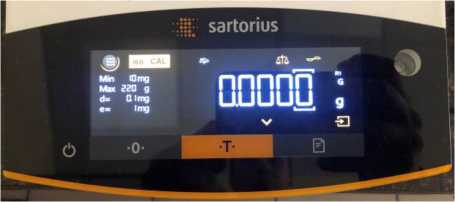

Внешний вид.
Весы неавтоматического действия
Рисунок № 6

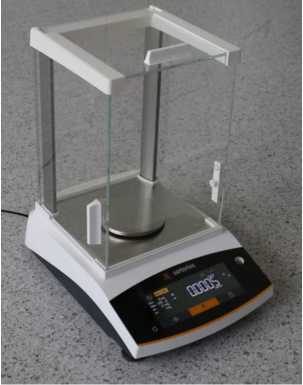

Внешний вид.
Весы неавтоматического действия
Рисунок № 7

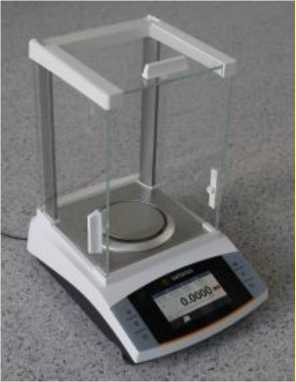

Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Общие сведения
Дата публикации - 09.12.2021
Срок свидетельства - 02.12.2026
Номер записи - 185282
ID в реестре СИ - 1394809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация ВСЕ-3202I-1S, модификация ВСЕ-2202I-1S, ВСЕ6202I-1ОRU, ВСА6231-10RU, ВСА324I-1ORU, SARTORIUS ВСЕ6202I-1ORU, BCА 1203I-10RU, BCE8201I-1ORU, BCE4202I-1ORU, BCE224I-1ORU, BCA623I-1ORU, BCA623I-10RU, BCA6202I-1ORU, BCA4202I-1ORU, BCA324I-1ORU, BCA324I-10RU, BCA224I-1ORU, BCA224I-10RU, BCA1203I-1ORU, BCA1203I-10RU,
Производитель
Изготовитель - Sartorius Lab Instruments GmbH & Co.KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 66
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2694 от 2021.12.02 Об утверждении типов средств измерений (17)
№627 от 2023.03.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Весы неавтоматического действия (BC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83862-21 Весы неавтоматического действия (BC) Sartorius Lab Instruments GmbH & Co.KG (ГЕРМАНИЯ ) |
36468-07 Весы лабораторные (ВМ) Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста") (РОССИЯ г. Санкт-Петербург) |
|
83862-21 Весы неавтоматического действия (BC) Sartorius Lab Instruments GmbH & Co.KG (ГЕРМАНИЯ ) |
52773-13 Весы лабораторные (ВМ-II) Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста") (РОССИЯ г. Санкт-Петербург) |
|
83862-21 Весы неавтоматического действия (BC) Sartorius Lab Instruments GmbH & Co.KG (ГЕРМАНИЯ ) |
54970-13 Весы лабораторные (АВ) Общество с ограниченной ответственностью "ОКБ ВЕСТА" (ООО "ОКБ Веста") (РОССИЯ г. Санкт-Петербург) |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Весы лабораторные (АВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "САРТОГОСМ" (RA.RU.311291) | 12 | 1 | 12 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 33 | 19 | 33 | 0 | 0 | 33 | 33 | 0 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Весы лабораторные (АВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО, для чего в весах ВСА: зайти в «Меню», выбрать «Информация о приборе», в весах ВСЕ: зайти в «Меню», выбрать ИНФО, выбрать ВЕРСИЯ для ПО модуля терминала, выбрать ВАС VER. для ПО взвешивающего модуля.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО для весов BCA
|
Идентификационные данные (признаки) |
Значение для ПО весов BCA | |
|
взвешивающего модуля |
модуля терминала | |
|
Идентификационное наименование ПО |
Version ВАС |
Version APC |
|
Номер версии (идентификационный номер) ПО1) |
00.60.01-xx.xx2) |
01.74.01-xx.xx2) 01.74.02-xx.xx2) |
|
Другие идентификационные признаки (ID) |
CN 1ED9 |
CN 70DC CN 1715 |
|
обеспечения и может | |
|
принимать значения от 0 до 9. | ||
Таблица 2 - Идентификационные данные ПО для весов ВСЕ
|
Идентификационные данные (признаки) |
Значение для П |
TO весов BCЕ |
|
взвешивающего модуля |
модуля терминала | |
|
Идентификационное наименование ПО |
ВAC VER |
ВЕРСИЯ |
|
Номер версии (идентификационный номер) ПО1) |
00.59.02-xx.xx2) 00.59.03-xx.xx2) 00.59.04-xx.xx2) 00.59.05-xx.xx2) |
01.76.02-xx.xx2) 01.76.03-xx.xx2) 01.76.04-xx.xx2) 01.76.05-xx.xx2) |
|
Другие идентификационные признаки (ID) |
CN D936 CN B75A CN 3A62 CN 827A |
CN BAC6 CN 16BE CN 41FA CN 9473 |
| ||
Знак утверждения типа
Знак утверждения типа;7. Напряжение питания весов и потребляемая мощность.
Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Germany R1
Type ВС-EE GD
S/N 0038902250 2020 - 05 - 05
|
CH-W1-19027 |
+ 1D | ||
|
Мах |
6200 д R2 |
Мах |
31000 ct |
|
Min |
0,5 д |
Min |
5 ct |
|
е= |
0,1 д | ||
|
d = |
0,01 д |
d = |
0,1 ct |
/ +эо°с
Рисунок 13 - Табличка с метрологическими характеристиками весов
На табличке указана следующая информация:
-
1. Класс точности по ГОСТ OIML R76-1-2011;
-
2. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;
-
3. Максимальная Max и минимальная нагрузка Min;
-
4. Поверочный интервал весов, e;
-
5. Действительная цена деления шкалы, d;
-
6. Серийный номер;
-
7. Дата производства весов;
-
8. Наименование и адрес изготовителя.
В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО, для чего в весах ВСА: зайти в «Меню», выбрать «Информация о приборе», в весах ВСЕ: зайти в «Меню», выбрать ИНФО, выбрать ВЕРСИЯ для ПО модуля терминала, выбрать ВАС VER. для ПО взвешивающего модуля.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО для весов BCA
|
Идентификационные данные (признаки) |
Значение для ПО весов BCA | |
|
взвешивающего модуля |
модуля терминала | |
|
Идентификационное наименование ПО |
Version ВАС |
Version APC |
|
Номер версии (идентификационный номер) ПО1) |
00.60.01-xx.xx2) |
01.74.01-xx.xx2) 01.74.02-xx.xx2) |
|
Другие идентификационные признаки (ID) |
CN 1ED9 |
CN 70DC CN 1715 |
|
обеспечения и может | |
|
принимать значения от 0 до 9. | ||
Таблица 2 - Идентификационные данные ПО для весов ВСЕ
|
Идентификационные данные (признаки) |
Значение для П |
TO весов BCЕ |
|
взвешивающего модуля |
модуля терминала | |
|
Идентификационное наименование ПО |
ВAC VER |
ВЕРСИЯ |
|
Номер версии (идентификационный номер) ПО1) |
00.59.02-xx.xx2) 00.59.03-xx.xx2) 00.59.04-xx.xx2) 00.59.05-xx.xx2) |
01.76.02-xx.xx2) 01.76.03-xx.xx2) 01.76.04-xx.xx2) 01.76.05-xx.xx2) |
|
Другие идентификационные признаки (ID) |
CN D936 CN B75A CN 3A62 CN 827A |
CN BAC6 CN 16BE CN 41FA CN 9473 |
| ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
324I-1ORU |
224I-1ORU |
124I-1ORU |
64I-1ORU |
1203I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
320 |
220 |
120 |
60 |
1200 |
|
Минимальная нагрузка (Мт), мг |
10 |
10 |
10 |
10 |
100 |
|
Действительная цена деления (d), мг |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
|
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
10 |
|
Число поверочных интервалов (n) |
320000 |
220000 |
120000 |
60000 |
120000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 10 мг до 50 г включ. |
±0,5 |
±0,5 |
±0,5 |
±0,5 | |
|
св. 50 г до 200 г включ. |
±1,0 |
±1,0 |
- |
- |
- |
|
св. 200 г до Мах включ. |
±1,5 |
±1,5 |
- |
- |
- |
|
св. 50 г до Мах г включ. |
- |
- |
±1,0 |
±1,0 |
- |
|
от 100 мг до 500 г включ. |
- |
- |
- |
- |
±5 |
|
св. 500 г до 1200 г включ. |
- |
- |
- |
- |
±10 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
653I-1ORU |
623I-1ORU |
423I-1ORU |
323I-1ORU |
223I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
650 |
620 |
420 |
320 |
220 |
|
Минимальная нагрузка (Мт), мг |
20 |
20 |
20 |
20 |
20 |
|
Действительная цена деления (d), мг |
1 |
1 |
1 |
1 |
1 |
|
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
10 |
10 |
|
Число поверочных интервалов (n) |
65000 |
62000 |
42000 |
32000 |
22000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 20 мг до 50 г включ. |
±5 |
±5 |
±5 |
±5 |
±5 |
|
св. 50 г до 200 г включ. |
±10 |
±10 |
±10 |
±10 |
±10 |
|
св. 200 г до Мах включ. |
±15 |
±15 |
±15 |
±15 |
±15 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
6202I-1ORU |
4202I-1ORU |
3202I-1ORU |
2202I-1ORU |
1202I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
6200 |
4200 |
3200 |
2200 |
1200 |
|
Минимальная нагрузка (Мт), мг |
500 |
500 |
500 |
500 |
500 |
|
Действительная цена деления (d), мг |
10 |
10 |
10 |
10 |
10 |
|
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
100 |
|
Число поверочных интервалов (n) |
62000 |
42000 |
32000 |
22000 |
12000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. |
±50 |
±50 |
±50 |
±50 |
±50 |
|
св. 500 г до 2000 г включ. |
±100 |
±100 |
±100 |
±100 |
- |
|
св. 2000 г до Мах включ. |
±150 |
±150 |
±150 |
±150 |
- |
|
св. 500 г до 1200 г включ. |
- |
- |
-- |
- |
±100 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
822I-1ORU |
622I-1ORU |
12201I-1ORU |
10201I-1ORU |
8201I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
820 |
622 |
12200 |
10200 |
8200 |
|
Минимальная нагрузка (Мт), г |
0,5 |
0,5 |
5 |
5 |
5 |
|
Действительная цена деления (d), г |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Поверочный интервал весов, (e), г |
0,1 |
0,1 |
1 |
1 |
1 |
|
Число поверочных интервалов (n) |
8200 |
6200 |
12200 |
10200 |
8200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. |
±50 |
±50 | |||
|
св. 500 г до Мах включ. |
±100 |
±100 |
- |
- |
- |
|
от 5 г до 5000 г включ. |
- |
- |
±500 |
±500 |
±500 |
|
св. 5000 г до Мах включ. |
- |
- |
±1000 |
±1000 |
±1000 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||
|
Модификация взвешивающего модуля |
5201I-1ORU |
2201I-1ORU |
8200I-1ORU |
6200I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Максимальная нагрузка (Мах), г |
5200 |
2200 |
8200 |
6200 |
|
Минимальная нагрузка (Мт), г |
5 |
5 |
50 |
50 |
|
Действительная цена деления (d), г |
0,1 |
0,1 |
1 |
1 |
|
Поверочный интервал весов, (e), г |
0,1 |
0,1 |
1 |
1 |
|
Число поверочных интервалов (n) |
52000 |
22000 |
8200 |
6200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 500 г включ. |
±0,05 |
±0,05 | ||
|
св. 500 г до 2000 г включ. |
±0,10 |
±0,10 |
- |
- |
|
св. 2000 г до Мах включ. |
±0,15 |
±0,15 |
- |
- |
|
от 50 г до 5000 г включ. |
- |
- |
±0,5 |
±0,5 |
|
св. 5000 г до Мах включ. |
- |
- |
±1,0 |
±1,0 |
|
Повторяемость (размах) показаний, не более |
|mPe| | |||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | |||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | |||
|
нуля | ||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | |||
|
устройств установки нуля и слежения за нулем | ||||
Таблица 8 - Основные технически характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||||
|
Модификация взвешивающего модуля |
324I-1ORU 224I-1ORU 124I-1ORU 64I-1ORU |
1203I-1ORU |
653I-1ORU |
623I-1ORU 423I-1ORU 323I-1ORU 223I-1ORU |
6202I-1ORU 4202I-1ORU 3202I-1ORU 2202I-1ORU 1202I-1ORU 822I-1ORU 622I-1ORU |
12201I-1ORU 10201I-1ORU 8201I-1ORU 5201I-1ORU 2201I-1ORU 8200I-1ORU 6200I-1ORU |
|
Время установления показаний, с, не более |
2 |
1,5 | ||||
|
Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более |
90 |
120 |
120 |
182; 182 | ||
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С с функцией isoCAL без функции isoCAL |
+10, +30 +17, +27 |
+10, +30 | ||||
|
- относительная влажность воздуха, % |
от 15 до 80 (без конденсации) | |||||
|
Габаритные размеры (длина; ширина; высота), мм, не более: |
320; 220; 360 |
320; 220; 150 |
320; 220; 360 |
320; 220; 95 | ||
|
Масса, кг, не более |
6,5 |
4,8 |
6,5 |
7,0 | ||
|
Параметры электрического питания через блок питания:
|
от 100±10 до 240±24 от 50±2,5 до 60±3 от 14,25 до 15,75 | |||||
|
Потребляемая мощность, В^А, не более |
6 | |||||
|
Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч |
10 0,95 | |||||
наносится на маркировочную табличку с модификацией весов и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Концепция управления», разделе 7 «Системные настройки», разделе 8 «Управление» Руководств по эксплуатации: «Весы неавтоматического действия BC. Модификации BCE6202I-1ORU; BCE4202I-1ORU; BCE3202I-1ORU; BCE2202I-1ORU; BCE1202I-1ORU; BCE822I-1ORU; BCE622I-1ORU; BCE8201I-1ORU; BCE5201I-1ORU; BCE2201I-1ORU. Руководство по эксплуатации»; «Весы неавтоматического действия BC. Модификации BCA324I-1ORU; BCA224I-1ORU; BCA124I-1ORU; BCA64I-1ORU; ВСА12031-10RU; BCA623I-1ORU; BCA423I-1ORU; BCA323I-1ORU; BCA223I-1ORU. Руководство по эксплуатации»; «Весы неавтоматического действия BC. Модификации BCA6202I-1ORU; BCA4202I-1ORU; BCA3202I-1ORU; BCA2202I-1ORU; BCA1202I-1ORU; BCA822I-1ORU; BCA12201I-1ORU; BCA10201I-1ORU; BCA8201I-1ORU; BCA5201I-1ORU; BCA2201I-1ORU; BCA8200I-1ORU; BCA6200I-1ORU. Руководство по эксплуатации»; «Весы
неавтоматического действия BC. Модификации ВСЕ224I-1ОRU; ВСЕ124I-1ОRU; ВСЕ641-10RU; ВСЕ653I-1ОRU; ВСЕ623I-1ОRU; ВСЕ423I-1ОRU; ВСЕ323I-1ОRU; ВСЕ223I-1ОRU. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам неавтоматического действия BCГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818
Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия
Изготовитель
Sartorius Lab Instruments GmbH & Co.KG, ГерманияАдрес: 37079 Otto-Brenner-Str. 20, Goettingen, Germany
Телефон (факс): +49 (551)3080, +49 (551)3083289
Web-сайт: www.sartorius.com
E-mail: info.mechatronics@sartorius.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы позволяют выполнять измерения в граммах и в каратах (1 кар (ct) = 0,2 г).
К данному типу средств измерений относятся модификации ВСА и ВСЕ, которые комплектуются одной из модификаций модуля терминала:
-
- BCA - терминал с цветным жидкокристаллическим дисплеем с сенсорным экраном (touch screen);
-
- BCE - терминал с сегментным жидкокристаллическим дисплеем (LC) с сенсорным экраном (touch screen).
Взвешивающие модули выпускаются в 24 (двадцати четырех) модификациях, отличающихся метрологическими и техническими характеристиками.
Обозначение модификации весов складывается из позиций Z1, Z2, где:
Z1 - обозначение используемого терминала (BCA или BCE);
Z2 - обозначение модификации взвешивающего модуля.
Например, BCA224I-1ORU означает наличие цветного жидкокристаллического дисплея, взвешивающего модуля с максимальной нагрузкой Max = 220 г, d = 0,0001 г и функции “isoCAL”.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);
-
- устройством установки по уровню (Т.2.7.1);
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (Т.2.7.3);
-
- полуавтоматическим устройством тарирования (Т.2.7.4);
-
- устройством уравновешивания тары (Т.2.7.4.1);
-
- устройством взвешивания тары (Т.2.7.4.2);
-
- устройством автоматической юстировки «isoCAL» (4.1.2.5);
-
- устройством полуавтоматической юстировки (4.1.2.5);
-
- возможностью вывода на печать (4.4.5);
-
- контролем возможных промахов (5.2);
-
- интерфейсами передачи данных: USB, RS 232С (5.3.6).
Общий вид модулей терминала и весов представлен на рисунках 1 - 9.
Рисунок 1 - Общий вид модуля терминала
BCA
Рисунок 2 - Общий вид модуля терминала
BCE
Рисунок 3 - Общий вид весов ВСА с d = 0,1 мг
BCA324I-1ORU; BCA224I-1ORU;
BCA124I-1ORU; BCA64I-1ORU
Рисунок 4 - Общий вид весов ВСЕ с d = 0,1 мг BCE224I-1ORU; BCE124I-1ORU;
BCE64I-1ORU
Рисунок 5 - Общий вид весов ВСА
с d = 1 мг
Рисунок 6 - Общий вид весов
ВСЕ с d = 1 мг
Рисунок 7 - Общий вид весов
ВСЕ с d = 1 мг
BCA1203I-1ORU; BCA623I-1ORU; BCE623I-1ORU; BCE423I-1ORU; BCE653I-1ORU
BCA423I-1ORU; BCA323I-1ORU; BCE323I-1ORU; BCE223I-1ORU
BCA223I-1ORU
Рисунок 8 - Общий вид весов ВСА с d = 10 мг и 100 мг BCA6202I-1ORU; BCA4202I-1ORU; BCA3202I-1ORU; BCA2202I-1ORU; BCA1202I-1ORU; BCA822I-1ORU; BCA12201I-1ORU; BCA10201I-1ORU;
BCA8201I-1ORU; BCA5201I-1ORU;
BCA2201I-1ORU
Рисунок 9 - Общий вид весов ВСЕ с d = 10 мг, 100 мг и 1 г BCE6202I-1ORU; BCE4202I-1ORU; BCE3202I-1ORU; BCE2202I-1ORU; BCE1202I-1ORU; BCE822I-1ORU; BCE622I-1ORU; BCE8201I-1ORU; BCE5201I-1ORU; BCE2201I-1ORU; BCA8200I-1ORU; BCA6200I-1ORU
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 10. Место нанесения знака поверки обозначено на рисунке 11.
I
Рисунок 10 - Место пломбирования весов от несанкционированного доступа
Рисунок 11 - Место нанесения знака поверки
Маркировка весов приведена на рисунках 12 и 13. Серийный номер и буквенноцифровое обозначение модификации приведено на маркировочной табличке в виде наклейки, расположенной на задней стенке корпуса весов; табличка в виде наклейки с метрологическими характеристиками на боковой стенке корпуса весов.
Sartorius Lab Instruments GmbH & Co. KG, 37070 Goettingen, GermanyA
BCE6202I -10RU 2020-05-™5Х)/* £ д* zji maS/N0038902250 |||||||||||||||||||||||| Made in Germany 4 t C^ USИШ
Рисунок 12 -Табличка с модификацией весов
На табличке указана следующая информация:
-
1. Модификация весов;
-
2. Серийный номер весов;
-
3. Наименование и адрес изготовителя;
-
4. Дата производства весов;
-
5. Знак обращения продукции на рынке Евразийского экономического союза;
-
6. Знак утверждения типа;
-
7. Напряжение питания весов и потребляемая мощность.
Sartorius Lab Instruments GmbH & Co. KG 37070 Goettingen, Germany R1
Type ВС-EE GD
S/N 0038902250 2020 - 05 - 05
CH-W1-19027
+ 1D
Мах
6200 д R2
Мах
31000 ct
Min
0,5 д
Min
5 ct
е=
0,1 д
d =
0,01 д
d =
0,1 ct
/ +эо°с
Рисунок 13 - Табличка с метрологическими характеристиками весов
На табличке указана следующая информация:
-
1. Класс точности по ГОСТ OIML R76-1-2011;
-
2. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;
-
3. Максимальная Max и минимальная нагрузка Min;
-
4. Поверочный интервал весов, e;
-
5. Действительная цена деления шкалы, d;
-
6. Серийный номер;
-
7. Дата производства весов;
-
8. Наименование и адрес изготовителя.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
324I-1ORU |
224I-1ORU |
124I-1ORU |
64I-1ORU |
1203I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I | ||||
|
Максимальная нагрузка (Мах), г |
320 |
220 |
120 |
60 |
1200 |
|
Минимальная нагрузка (Мт), мг |
10 |
10 |
10 |
10 |
100 |
|
Действительная цена деления (d), мг |
0,1 |
0,1 |
0,1 |
0,1 |
1 |
|
Поверочный интервал весов, (e), мг |
1 |
1 |
1 |
1 |
10 |
|
Число поверочных интервалов (n) |
320000 |
220000 |
120000 |
60000 |
120000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 10 мг до 50 г включ. |
±0,5 |
±0,5 |
±0,5 |
±0,5 | |
|
св. 50 г до 200 г включ. |
±1,0 |
±1,0 |
- |
- |
- |
|
св. 200 г до Мах включ. |
±1,5 |
±1,5 |
- |
- |
- |
|
св. 50 г до Мах г включ. |
- |
- |
±1,0 |
±1,0 |
- |
|
от 100 мг до 500 г включ. |
- |
- |
- |
- |
±5 |
|
св. 500 г до 1200 г включ. |
- |
- |
- |
- |
±10 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
653I-1ORU |
623I-1ORU |
423I-1ORU |
323I-1ORU |
223I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
650 |
620 |
420 |
320 |
220 |
|
Минимальная нагрузка (Мт), мг |
20 |
20 |
20 |
20 |
20 |
|
Действительная цена деления (d), мг |
1 |
1 |
1 |
1 |
1 |
|
Поверочный интервал весов, (e), мг |
10 |
10 |
10 |
10 |
10 |
|
Число поверочных интервалов (n) |
65000 |
62000 |
42000 |
32000 |
22000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 20 мг до 50 г включ. |
±5 |
±5 |
±5 |
±5 |
±5 |
|
св. 50 г до 200 г включ. |
±10 |
±10 |
±10 |
±10 |
±10 |
|
св. 200 г до Мах включ. |
±15 |
±15 |
±15 |
±15 |
±15 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
6202I-1ORU |
4202I-1ORU |
3202I-1ORU |
2202I-1ORU |
1202I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
6200 |
4200 |
3200 |
2200 |
1200 |
|
Минимальная нагрузка (Мт), мг |
500 |
500 |
500 |
500 |
500 |
|
Действительная цена деления (d), мг |
10 |
10 |
10 |
10 |
10 |
|
Поверочный интервал весов, (e), мг |
100 |
100 |
100 |
100 |
100 |
|
Число поверочных интервалов (n) |
62000 |
42000 |
32000 |
22000 |
12000 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. |
±50 |
±50 |
±50 |
±50 |
±50 |
|
св. 500 г до 2000 г включ. |
±100 |
±100 |
±100 |
±100 |
- |
|
св. 2000 г до Мах включ. |
±150 |
±150 |
±150 |
±150 |
- |
|
св. 500 г до 1200 г включ. |
- |
- |
-- |
- |
±100 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | ||||
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | ||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | ||||
|
Модификация взвешивающего модуля |
822I-1ORU |
622I-1ORU |
12201I-1ORU |
10201I-1ORU |
8201I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||||
|
Максимальная нагрузка (Мах), г |
820 |
622 |
12200 |
10200 |
8200 |
|
Минимальная нагрузка (Мт), г |
0,5 |
0,5 |
5 |
5 |
5 |
|
Действительная цена деления (d), г |
0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Поверочный интервал весов, (e), г |
0,1 |
0,1 |
1 |
1 |
1 |
|
Число поверочных интервалов (n) |
8200 |
6200 |
12200 |
10200 |
8200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, мг, в интервалах взвешивания: от 500 мг до 500 г включ. |
±50 |
±50 | |||
|
св. 500 г до Мах включ. |
±100 |
±100 |
- |
- |
- |
|
от 5 г до 5000 г включ. |
- |
- |
±500 |
±500 |
±500 |
|
св. 5000 г до Мах включ. |
- |
- |
±1000 |
±1000 |
±1000 |
|
Повторяемость (размах) показаний, не более |
|mPe| | ||||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | ||||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | ||||
|
нуля | |||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | ||||
|
устройств установки нуля и слежения за нулем | |||||
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||
|
Модификация взвешивающего модуля |
5201I-1ORU |
2201I-1ORU |
8200I-1ORU |
6200I-1ORU |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Максимальная нагрузка (Мах), г |
5200 |
2200 |
8200 |
6200 |
|
Минимальная нагрузка (Мт), г |
5 |
5 |
50 |
50 |
|
Действительная цена деления (d), г |
0,1 |
0,1 |
1 |
1 |
|
Поверочный интервал весов, (e), г |
0,1 |
0,1 |
1 |
1 |
|
Число поверочных интервалов (n) |
52000 |
22000 |
8200 |
6200 |
|
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 5 г до 500 г включ. |
±0,05 |
±0,05 | ||
|
св. 500 г до 2000 г включ. |
±0,10 |
±0,10 |
- |
- |
|
св. 2000 г до Мах включ. |
±0,15 |
±0,15 |
- |
- |
|
от 50 г до 5000 г включ. |
- |
- |
±0,5 |
±0,5 |
|
св. 5000 г до Мах включ. |
- |
- |
±1,0 |
±1,0 |
|
Повторяемость (размах) показаний, не более |
|mPe| | |||
|
Диапазон устройства выборки массы тары, г |
от 0 до Max | |||
|
Диапазон устройства первоначальной установки |
от 0 до 20 % Мах | |||
|
нуля | ||||
|
Диапазон установки на нуль (суммарный) |
пт 0 пп 4 °/п Мяу | |||
|
устройств установки нуля и слежения за нулем | ||||
Таблица 8 - Основные технически характеристики
|
Наименование характеристики |
Значение характеристики для взвешивающего модуля | |||||
|
Модификация взвешивающего модуля |
324I-1ORU 224I-1ORU 124I-1ORU 64I-1ORU |
1203I-1ORU |
653I-1ORU |
623I-1ORU 423I-1ORU 323I-1ORU 223I-1ORU |
6202I-1ORU 4202I-1ORU 3202I-1ORU 2202I-1ORU 1202I-1ORU 822I-1ORU 622I-1ORU |
12201I-1ORU 10201I-1ORU 8201I-1ORU 5201I-1ORU 2201I-1ORU 8200I-1ORU 6200I-1ORU |
|
Время установления показаний, с, не более |
2 |
1,5 | ||||
|
Габаритные размеры грузоприемной платформы (диаметр или длина; ширина), мм, не более |
90 |
120 |
120 |
182; 182 | ||
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С с функцией isoCAL без функции isoCAL |
+10, +30 +17, +27 |
+10, +30 | ||||
|
- относительная влажность воздуха, % |
от 15 до 80 (без конденсации) | |||||
|
Габаритные размеры (длина; ширина; высота), мм, не более: |
320; 220; 360 |
320; 220; 150 |
320; 220; 360 |
320; 220; 95 | ||
|
Масса, кг, не более |
6,5 |
4,8 |
6,5 |
7,0 | ||
|
Параметры электрического питания через блок питания:
|
от 100±10 до 240±24 от 50±2,5 до 60±3 от 14,25 до 15,75 | |||||
|
Потребляемая мощность, В^А, не более |
6 | |||||
|
Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч |
10 0,95 | |||||
