Сведения о средстве измерений: 83855-21 Источники питания постоянного тока программируемые

Номер по Госреестру СИ: 83855-21
83855-21 Источники питания постоянного тока программируемые
(Z+)

Назначение средства измерений:
Источники питания постоянного тока программируемые Z+ (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3

Общие сведения

Дата публикации - 09.12.2021
Срок свидетельства - 02.12.2026
Номер записи - 185275
ID в реестре СИ - 1394802
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Источники питания постоянного тока программируемые Z10-60, Z60-7, Z60-3,5-LAN, Z60-3,5, Z60-14, Z36-12, Z20-40-LAN, Z20-40, Z160-5, Z100-6, Z+36-6, Z+20-10, Z+, мод. Z36-12, TDK-Lambda Z20-40,

Производитель

Изготовитель - "TDK-Lambda Ltd."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.

На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.

Бесплатный

Статистика

Кол-во поверок - 181
Выдано извещений - 0
Кол-во периодических поверок - 82
Кол-во средств измерений - 115
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 391 дн.

Приказы РСТ, где упоминается данный тип СИ

№2694 от 2021.12.02 Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Источники питания постоянного тока программируемые (Z+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
83855-21 Источники питания постоянного тока программируемые (Z+)
"TDK-Lambda Ltd." (ИЗРАИЛЬ )
84431-22 Источники питания программируемые (ПрофКиП Б5)
ООО "ПРОФКИП" (РОССИЯ Московская область, г. Мытищи)

Все средства измерений ООО "ПРОФКИП"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83855-21
02.12.2026
Источники питания постоянного тока программируемые, Z+
"TDK-Lambda Ltd." (ИЗРАИЛЬ )
ОТ
МП
2 года

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания программируемые (ПрофКиП Б5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ПРИСТ"
(RA.RU.312058)
  • Z160-5
  • Z100-6
  • 3 3 0 0 0 0 0
    ООО "ИРЗ"
    (RA.RU.312795)
  • Z+20-10
  • Z+36-6
  • Z60-7
  • 76 2 74 0 76 2 74
    ООО "ПРОФИГРУПП"
    (РОСС RU.0001.310158)
  • Z36-12
  • Z60-14
  • 9 9 0 0 9 9 0
    АО "УКБП"
    (RA.RU.311332)
  • Z100-6
  • 2 1 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Z60-3,5-LAN
  • Z20-40-LAN
  • 25 25 0 0 0 0 0
    ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ"
    (RA.RU.311572)
  • Z36-12
  • Z60-14
  • 5 5 0 5 0 5 0 5
    ООО НПК "ЭТАЛОН-ТЕСТ"
    (RA.RU.311710)
  • Источники питания постоянного тока программируемые Z10-60
  • 1 1 0 1 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Z20-40-LAN
  • Z60-3,5-LAN
  • Z20-40
  • Z60-3,5
  • 46 24 46 0 0 24 24 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • TDK-Lambda Z20-40
  • 4 4 0 0 4 4 0
    АО "КОРПОРАЦИЯ "КОМЕТА"
    (RA.RU.311848)
  • Z+, мод. Z36-12
  • 10 10 0 0 0 0 0

    Стоимость поверки Источники питания программируемые (ПрофКиП Б5)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    4000 4000

    Программное обеспечение

    Встроенное программное обеспечение (ПО) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность источников незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Встроенное ПО жестко зашито в микропроцессор источника и недоступно пользователю. Метрологические характеристики нормированы с учетом влияния ПО.

    Внешнее ПО устанавливается на персональный компьютер и предназначено для демонстрации работы с цифровыми интерфейсами. Оно представляет пользователю в удобной экранной форме процесс обмена командами дистанционного контроля. Внешнее ПО не является метрологически значимым.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Внешнее ПО

    Идентификационное наименование ПО

    Z+ control firmware Z 2p230

    Z+ Control

    Номер версии (идентификационный номер)

    ПО

    не ниже 2.100

    не ниже 1.5.0

    Цифровой идентификатор ПО

    $58

    -

    Алгоритм вычисления цифрового идентификатора

    Две последние значащие цифры суммы всех ASCII кодов (в шестнадцатеричном формате)

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом, на боковую поверхность источников - в виде наклейки.

    Лист № 10 Всего листов 11

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе - разделе «Введение» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока программируемым Z+

    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

    Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

    Техническая документация изготовителя

    Изготовитель

    «TDK-Lambda Ltd.», Израиль
    Адрес: POB500, Haharoshet St.56, Karmiel Industrial Zone, Israel
    Телефон: +972-3-9024333
    Факс: +972-3-9024777
    Web-сайт: www.tdk-lambda.co.il

    Испытательный центр

    Акционерное общество «Приборы, Сервис, Торговля»
    Адрес: 119071, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
    Факс: +7(495) 640-30-23
    Web-сайт: http://www.prist.ru
    E-mail: prist@prist.ru

    Принцип действия источников основан на преобразовании электрической энергии переменного тока, подаваемой на вход, в электрическую энергию постоянного тока на выходе.

    Преобразование электрической энергии происходит за счет высокочастотной коммутации цепей, главными элементами которых являются индуктивные и емкостные накопители (дроссели, трансформаторы, конденсаторы). После фильтрации энергия подается на выходные клеммы в виде сигнала постоянного напряжения, значение которого после обработки аналого-цифровым преобразователем (АЦП) отображается на светодиодном индикаторе.

    Источники имеют два режима функционирования:

    • - режим стабилизации тока;

    • - режим стабилизации напряжения.

    В режиме стабилизации напряжения источники поддерживают с высокой точностью заданное выходное напряжение при изменении тока нагрузки в заданных пределах. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источники автоматически переключаются в режим стабилизации тока.

    В режиме стабилизации тока источники поддерживают с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. При уменьшении нагрузки менее допустимого значения источники автоматически переключаются в режим стабилизации напряжения.

    Источники имеют 33 модификации: Z10-20, Z10-40, Z10-60, Z10-72, Z20-10, Z20-20,

    Z20-30, Z20-40, Z36-6, Z36-12, Z36-18, Z36-24, Z60-3.5, Z60-7, Z60-10, Z60-14, Z100-2, Z100-4,

    Z100-6, Z100-8, Z160-1.3, Z160-2.6, Z160-4, Z160-5, Z320-0.65, Z320-1.3, Z320-2, Z320-2.5, Z650-0.32, Z650-0.64, Z650-1, Z650-1.25, Z375-2.2.

    Модификации различаются между собой воспроизводимыми значениями напряжения и силы постоянного тока, погрешностями воспроизведения напряжения и силы тока, выходной мощностью, габаритными размерами и массой. В названии модификации допускаются индексы "-L", "-L2", обозначающие тип опциональных выходных клемм на передней панели, а также индексы "-U", "-E", "-J", "-C" и "-O", обозначающие тип коннектора кабеля питания.

    Источники предназначены для использования в качестве высокоточных программно-управляемых источников постоянного тока в высокотехнологичных производствах.

    Источники представляют собой моноблочные электронные устройства.

    На задней панели источников расположены: разъем сети питания, клемма заземления, выходные контакты, разъемы интерфейсов USB.

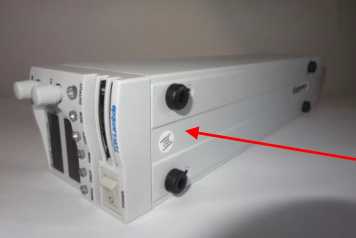

    Заводской (серийный) номер наносится на нижнюю панель источников в виде наклейки. Воспроизводимые значения напряжения и силы тока можно устанавливать как с помощью органов ручного управления, так и с помощью внешнего компьютера через интерфейс связи USB.

    В источниках предусмотрена защита от перегрузки по току и напряжению.

    Внешний вид источников с указанием места нанесения знака утверждения типа (А) и знака поверки (Б) представлен на рисунке 1.

    Схема пломбировки источников от несанкционированного доступа приведена на рисунке 2.

    Внешний вид. Источники питания программируемые (ПрофКиП Б5), http://oei-analitika.ru

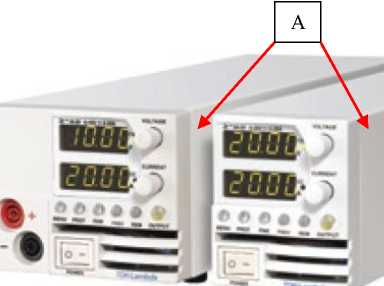

    Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)

    Внешний вид. Источники питания программируемые (ПрофКиП Б5), http://oei-analitika.ru
    Внешний вид. Источники питания программируемые (ПрофКиП Б5), http://oei-analitika.ru

    Рисунок 2 - Вид задней панели источников, место пломбировки от несанкционированного доступа (В)


    Наименование

    Обозначение

    Количество

    Источник питания постоянного тока программируемый

    модификация (по заказу): Z10-20, Z10-40, Z10-60, Z10-72, Z20-10, Z20-20, Z20-30, Z20-40, Z36-6, Z36-12, Z36-18, Z36-24, Z60-3.5, Z60-7, Z60-10, Z60-14, Z100-2, Z100-4, Z100-6, Z100-8, Z160-1.3, Z160-2.6, Z160-4, Z160-5, Z320-0.65, Z320-1.3, Z320-2, Z320-2.5, Z650-0.32, Z650-0.64, Z650-1, Z650-1.25, Z375-2.2

    1 шт.

    Кабель для гирляндного соединения

    -

    1 шт.

    Сетевой кабель питания

    -

    1 шт.

    Защита выходных шин/коннекторов (в зависимости от модификации)

    -

    1 шт.

    Диск с ПО «Z+ Control»

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    ПР-11-2021МП

    1 экз.


    Таблица 2 - Выходные характеристики источников1

    Модификация

    Диапазон воспроизведения напряжения постоянного тока2), В

    Диапазон воспроизведения силы постоянного тока3), А

    Полная выходная мощность, Вт

    Z10-20

    от 0,01 до 10

    от 0,04 до 20

    200

    Z10-40

    от 0,01 до 10

    от 0,08 до 40

    400

    Z10-60

    от 0,01 до 10

    от 0,12 до 60

    600

    Z10-72

    от 0,01 до 10

    от 1,44 до 72

    720

    Z20-10

    от 0,02 до 20

    от 0,02 до 10

    200

    Z20-20

    от 0,02 до 20

    от 0,04 до 20

    400

    Z20-30

    от 0,02 до 20

    от 0,06 до 30

    600

    Z20-40

    от 0,02 до 20

    от 0,08 до 40

    800

    Z36-6

    от 0,04 до 36

    от 0,012 до 6

    216

    Z36-12

    от 0,04 до 36

    от 0,024 до 12

    432

    Z36-18

    от 0,04 до 36

    от 0,036 до 18

    648

    Z36-24

    от 0,04 до 36

    от 0,048 до 24

    864

    Z60-3.5

    от 0,06 до 60

    от 0,007 до 3,5

    210

    Z60-7

    от 0,06 до 60

    от 0,014 до 7

    420

    Z60-10

    от 0,06 до 60

    от 0,03 до 10

    600

    Z60-14

    от 0,06 до 60

    от 0,03 до 14

    840

    Продолжение таблицы 2

    Модификация

    Диапазон воспроизведения напряжения постоянного тока2), В

    Диапазон воспроизведения силы постоянного тока3), А

    Полная выходная мощность, Вт

    Z100-2

    от 0,1 до 100

    от 0,004 до 2

    200

    Z100-4

    от 0,1 до 100

    от 0,008 до 4

    400

    Z100-6

    от 0,1 до 100

    от 0,012 до 6

    600

    Z100-8

    от 0,1 до 100

    от 0,016 до 8

    800

    Z160-1.3

    от 1,6 до 160

    от 0,003 до 1,3

    208

    Z160-2.6

    от 1,6 до 160

    от 0,006 до 2,6

    416

    Z160-4

    от 1,6 до 160

    от 0,008 до 4

    640

    Z160-5

    от 1,6 до 160

    от 0,01 до 5

    800

    Z320-0.65

    от 3,2 до 320

    от 0,002 до 0,65

    208

    Z320-1.3

    от 3,2 до 320

    от 0,003 до 1,3

    416

    Z320-2

    от 3,2 до 320

    от 0,004 до 2

    640

    Z320-2.5

    от 3,2 до 320

    от 0,006 до 2,5

    800

    Z650-0.32

    от 6,5 до 650

    от 0,007 до 0,32

    208

    Z650-0.64

    от 6,5 до 650

    от 0,002 до 0,64

    416

    Z650-1

    от 6,5 до 650

    от 0,002 до 1

    650

    Z650-1.25

    от 6,5 до 650

    от 0,003 до 1,25

    812,5

    Z375-2.2

    от 3,75 до 375

    от 0,005 до 2,2

    825

    Примечания:

    • 1) Все характеристики указаны для работы в режиме программного управления источником;

    • 2) Шаг установки по напряжению составляет 0,012 % от Uk;

    • 3) Шаг установки по току составляет 0,012 % от Ik;

    Uk - конечное значение диапазона воспроизведения напряжения;

    Ik - конечное значение диапазона воспроизведения силы тока.

    Таблица 3 - Метрологические характеристики источников в режиме стабилизации выходного напряжения1)

    Модификация

    Пределы допускаемой основной2) погрешности воспроизведения напряжения постоянного тока, абсолютной (Д), В, или приведенной к конечному значению диапазона измерений (y), %

    Уровень пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц, мВ3)

    Z10-20

    ±0,05 (Y)

    5

    Z10-40

    ±0,05 (у)

    5

    Z10-60

    ±0,05 (Y)

    5

    Z10-72

    ±0,05 (Y)

    5

    Z20-10

    ±0,05 (Y)

    6

    Z20-20

    ±0,05 (Y)

    6

    Z20-30

    ±0,05 (Y)

    5

    Z20-40

    ±0,05 (Y)

    5

    Z36-6

    ±0,05 (Y)

    6

    Z36-12

    ±0,05 (Y)

    6

    Z36-18

    ±0,05 (Y)

    5

    Z36-24

    ±0,05 (Y)

    5

    Продолжение таблицы 3

    Модификация

    Пределы допускаемой основной2) погрешности воспроизведения напряжения постоянного тока, абсолютной (Д), В, или приведенной к конечному значению диапазона измерений (y), %

    Уровень пульсаций выходного напряжения в диапазоне частот от 5 Гц до 1 МГц, мВ3)

    Z60-3.5

    ±0,05 (у)

    7

    Z60-7

    ±0,05 (у)

    7

    Z60-10

    ±0,05 (Y)

    12

    Z60-14

    ±0,05 (Y)

    12

    Z100-2

    ±0,05 (Y)

    8

    Z100-4

    ±0,05 (Y)

    8

    Z100-6

    ±0,05 (Y)

    15

    Z100-8

    ±0,05 (Y)

    15

    Z160-1.3

    ±[0,0005^+0,0005^] (Д)

    10

    Z160-2.6

    ±[0,0005^+0,0005^] (д)

    10

    Z160-4

    ±[0,0005^+0,0005^] (д)

    10

    Z160-5

    ±[0,0005^+0,0005^] (д)

    10

    Z320-0.65

    ±[0,0005^+0,0005^] (д)

    25

    Z320-1.3

    ±[0,0005^+0,0005^] (д)

    25

    Z320-2

    ±[0,0005^+0,0005^] (д)

    30

    Z320-2.5

    ±[0,0005^+0,0005^] (д)

    30

    Z650-0.32

    ±[0,0005/ив+0,0005/ик] (Д)

    60

    Z650-0.64

    ±[0,0005^+0,0005^] (д)

    60

    Z650-1

    ±[0,0005/ив+0,0005/ик] (Д)

    60

    Z650-1.25

    ±[0,0005^+0,0005^] (д)

    60

    Z375-2.2

    ±[0,0005/ив+0,0005/ик] (Д)

    30

    Примечания:

    • 1) Все характеристики указаны для работы в режиме программного управления источником;

    • 2) Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 0,00003^ик на каждый 1 °С изменения температуры окружающей среды;

    • 3) Среднеквадратическое значение;

    ив - значение выходного напряжения по показаниям источника;

    U - конечное значение диапазона воспроизведения напряжения.

    Таблица 4 - Метрологические характеристики источников в режиме стабилизации выходного напряжения, продолжение1)

    Модификация

    Нестабильность выходного напряжения

    при изменении напряжения питания2), мВ

    при изменении тока нагрузки3), мВ

    Z10-20

    ±[0,0001-^+2]

    ±[0,0001-^+2]

    Z10-40

    ±[0,0001-^+2]

    ±[0,0001-^+2]

    Z10-60

    ±[0,0001-^+2]

    ±[0,0001-^+2]

    Z10-72

    ±[0,0001-^+2]

    ±[0,0001/ик+2]

    Продолжение таблицы 4

    Модификация

    Нестабильность выходного напряжения

    при изменении напряжения питания2), мВ

    при изменении тока нагрузки3), мВ

    Z20-10

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z20-20

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z20-30

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z20-40

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z36-6

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z36-12

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z36-18

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z36-24

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z60-3.5

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z60-7

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z60-10

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z60-14

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z100-2

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z100-4

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z100-6

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z100-8

    ±[0,0001/Uk+2]

    ±[0,0001/Uk+2]

    Z160-1.3

    ±0,0001/Uk

    ±0,0001/Uk

    Z160-2.6

    ±0,0001/Uk

    ±0,0001/Uk

    Z160-4

    ±0,0001/Uk

    ±0,0001/Uk

    Z160-5

    ±0,0001/Uk

    ±0,0001/Uk

    Z320-0.65

    ±0,0001/Uk

    ±0,0001/Uk

    Z320-1.3

    ±0,0001/Uk

    ±0,0001/Uk

    Z320-2

    ±0,0001/Uk

    ±0,0001/Uk

    Z320-2.5

    ±0,0001/Uk

    ±0,0001/Uk

    Z650-0.32

    ±0,0001/Uk

    ±0,0001/Uk

    Z650-0.64

    ±0,0001/Uk

    ±0,0001/Uk

    Z650-1

    ±0,0001/Uk

    ±0,0001/Uk

    Z650-1.25

    ±0,0001/Uk

    ±0,0001/Uk

    Z375-2.2

    ±0,0001/Uk

    ±0,0001/Uk

    Примечания:

    • 1) Все характеристики указаны для работы в режиме программного управления источником;

    • 2) При изменении напряжения питания от 85 до 132 В или от 170 до 265 В при неизменном сопротивлении нагрузки;

    • 3) При изменении нагрузки от 0 (режим холостого хода) до максимальной выходной нагрузки (максимальное значение выходного тока) и неизменном напряжении питания;

    Uk - конечное значение диапазона воспроизведения напряжения.

    Модификация

    Пределы допускаемой основной2) погрешности воспроизведения силы постоянного тока, абсолютной (Д), А, или приведенной к конечному значению диапазона измерений (у), %

    Уровень пульсаций силы тока в диапазоне частот от 5 Гц до 1 МГц, мА3)

    Z10-20

    ±[0,001-1в+0,001-1к] (Д)

    25

    Z10-40

    ±[0,001-1в+0,001-1к] (д)

    70

    Z10-60

    ±[0,001-1в+0,001-1к] (д)

    150

    Z10-72

    ±[0,001-1в+0,001-1к] (д)

    180

    Z20-10

    ±[0,001-1в+0,001-1к] (д)

    15

    Z20-20

    ±[0,001-1в+0,001-1к] (д)

    40

    Z20-30

    ±[0,001-1в+0,001-1к] (д)

    75

    Z20-40

    ±[0,001-1в+0,001-1к] (д)

    100

    Z36-6

    ±[0,001-1в+0,001-1к] (д)

    8

    Z36-12

    ±[0,001-1в+0,001-1к] (д)

    15

    Z36-18

    ±[0,001-1в+0,001-1к] (д)

    25

    Z36-24

    ±[0,001-1в+0,001-1к] (д)

    31

    Z60-3.5

    ±[0,001-1в+0,001-1к] (д)

    4

    Z60-7

    ±[0,001-1в+0,001-1к] (д)

    8

    Z60-10

    ±[0,001-1в+0,001-1к] (д)

    8

    Z60-14

    ±[0,001-1в+0,001-1к] (д)

    28

    Z100-2

    ±[0,001-1в+0,001-1к] (Д)

    3

    Z100-4

    ±[0,001-1в+0,001-1к] (Д)

    3

    Z100-6

    ±[0,001-1в+0,001-1к] (д)

    5

    Z100-8

    ±[0,001-1в+0,001-1к] (Д)

    12

    Z160-1.3

    0,2 (Y)

    1,2

    Z160-2.6

    0,2 (Y)

    1,5

    Z160-4

    0,2 (Y)

    2

    Z160-5

    0,2 (Y)

    2

    Z320-0.65

    0,2 (Y)

    0,8

    Z320-1.3

    0,2 (Y)

    1

    Z320-2

    0,2 (Y)

    1,5

    Z320-2.5

    0,2 (Y)

    1,5

    Z650-0.32

    0,2 (Y)

    0,5

    Z650-0.64

    0,2 (Y)

    0,6

    Z650-1

    0,2 (Y)

    1

    Z650-1.25

    0,2 (Y)

    1

    Z375-2.2

    0,2 (Y)

    1,5

    Примечания:

    • 1) Все характеристики указаны для работы в режиме программного управления источником;

    • 2) Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 0,000Г1К на каждый 1 °С изменения температуры окружающей среды;

    • 3) Среднеквадратическое значение;

    1в - значение силы выходного тока по показаниям источника;

    1к - конечное значение диапазона воспроизведения силы тока.

    Модификация

    Нестабильность выходного тока

    при изменении напряжения питания2*, мА

    при изменении напряжения на нагрузке3*, мА

    Z10-20

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z10-40

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z10-60

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z10-72

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z20-10

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z20-20

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z20-30

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z20-40

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z36-6

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z36-12

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z36-18

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z36-24

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z60-3.5

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z60-7

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z60-10

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z60-14

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z100-2

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z100-4

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z100-6

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z100-8

    ±[0,0001-1к+2]

    ±[0,0001-1к+5]

    Z160-1.3

    ±0,0002-1к

    ±0,0009-1к

    Z160-2.6

    ±0,0002-1к

    ±0,0009-1к

    Z160-4

    ±0,0002-1к

    ±0,0009-1к

    Z160-5

    ±0,0002-1к

    ±0,0009-1к

    Z320-0.65

    ±0,0002-1к

    ±0,0009-1к

    Z320-1.3

    ±0,0002-1к

    ±0,0009-1к

    Z320-2

    ±0,0002-1к

    ±0,0009-1к

    Z320-2.5

    ±0,0002-1к

    ±0,0009-1к

    Z650-0.32

    ±0,0002-1к

    ±0,0015-1к

    Z650-0.64

    ±0,0002-1к

    ±0,0009-1к

    Z650-1

    ±0,0002-1к

    ±0,0009-1к

    Z650-1.25

    ±0,0002-1к

    ±0,0009-1к

    Z375-2.2

    ±0,0002-!к

    ±0,0009-!к

    Примечания:

    • 1) Все характеристики указаны для работы в режиме программного управления источником;

    • 2) При изменении напряжения питания от 85 до 132 В или от 170 до 265 В при неизменном сопротивлении нагрузки;

    • 3) При изменении выходного напряжения от минимального до максимального значения для данной модели и неизменном напряжении питания;

    1к - конечное значение диапазона воспроизведения силы тока.

    Таблица 7 - Технические характеристики источников

    Наименование характеристики

    Значение

    Напряжение питающей сети, В

    от 85 до 132

    или

    от 170 до 265

    Частота напряжения питания, Г ц

    от 47 до 63

    Наименование характеристики

    Значение

    Средняя наработка на отказ, часов, не менее

    10 000

    Средний срок службы, лет, не менее

    10

    Масса, кг, не более

    • - стандартное исполнение:

    • - модификации с выходной мощностью 200 Вт, 400 Вт

    • - модификация с выходной мощностью 600 Вт, 800 Вт

    • - расширенный корпус:

    • - модификации с выходной мощностью 200 Вт, 400 Вт

    • - модификация с выходной мощностью 600 Вт, 800 Вт

    1,9

    2,1

    2,4

    2,6

    Габаритные размеры^ (ширинахвысотахдлина), мм, не более

    • - стандартное исполнение:

    • - расширенный корпус:

    70х83х350

    105x83x350

    Нормальные условия измерения:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +20 до +26 от 30 до 80 от 84 до 106

    Рабочие условия применения:

    • - температура окружающей среды, °C

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от 0 до +50

    от 30 до 90 от 84 до 106,7

    Примечание:

    1) Без учета рукояток и выходных шин.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
