Сведения о средстве измерений: 83834-21 Набор поверочный стационарный для средств измерений относительной влажности воздуха

Номер по Госреестру СИ: 83834-21
83834-21 Набор поверочный стационарный для средств измерений относительной влажности воздуха
(СПН 3.2)

Назначение средства измерений:
Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2 (далее по тексту - СПН 3.2) предназначен для эталонных измерений относительной влажности воздуха при поверке и калибровке эталонных и рабочих средств измерений в метрологических службах Росгидромета.

сертификация программного обеспечения
Внешний вид. Набор поверочный стационарный для средств измерений относительной влажности воздуха, http://oei-analitika.ru рисунок № 1
Внешний вид.
Набор поверочный стационарный для средств измерений относительной влажности воздуха
Рисунок № 1

Общие сведения

Дата публикации - 08.12.2021
Срок свидетельства -
Номер записи - 185254
ID в реестре СИ - 1394768
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модфикации нет, модификация нет,

Производитель

Изготовитель - АО "Тестрон"
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_3 Количество средств поверки организаций

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 289 дн.

Приказы РСТ, где упоминается данный тип СИ

№2635 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений

Наличие аналогов СИ: Набор поверочный стационарный для средств измерений относительной влажности воздуха (СПН 3.2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АО "Тестрон"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
76316-19

 Наборы поверочные стационарные для средств измерений относительной влажности воздуха, СПН 3.1
АО "Тестрон" (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
83834-21

 Набор поверочный стационарный для средств измерений относительной влажности воздуха, СПН 3.2
АО "Тестрон" (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - SO_5 Кол-во типов ГСО по производителям и странам

Бесплатный

Кто поверяет Набор поверочный стационарный для средств измерений относительной влажности воздуха (СПН 3.2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Восточно-Сибирский филиал ФГУП "ВНИИФТРИ"
(30002-13)		 РСТ
  • модфикации нет
  • модификация нет
    		•  8 1 2 6 0 4 1 3

    Стоимость поверки Набор поверочный стационарный для средств измерений относительной влажности воздуха (СПН 3.2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В СПН 3.2 используются встроенные программные обеспечения (ПО). Внешнее программное обеспечение устанавливается на персональном компьютере пользователя СПН 3.2 для обработки результатов измерений. Встроенные ПО, предназначенные для управления работой входящих в состав СПН 3.2 СИ и оборудования, отображения режимов работы и результатов измерений и сохранения данных. Версии встроенных ПО отображаются на дисплеях элементов набора в меню настроек. Влияние программного обеспечения на метрологические характеристики СИ, входящих в состав СПН 3.2, учтено при их нормировании. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.

    Идентификационные данные встроенных ПО СПН 3.2 приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    для генератора влажного газа MODEL 4000SP

    для гигрометра

    Rotronic HC2A-S

    для камеры влаги MODEL 4000EXP

    для гигрометра 473-RT2/GEO

    Dew Point Mirror

    Идентификационное наименование ПО

    Humidity Mode l4000-1 53.Hex

    HC2_V2.0.hex

    M4000EXP-

    2 11.Hex

    DPM473R2

    Номер версии

    1_53

    2.0

    2.11

    170106A

    (идентификацион

    ный номер) ПО

    Цифровой идентификатор ПО

    956CFFF5DF9

    B77C390E8766

    E2934FFE5

    FB118FC8

    801BECA4D66

    1E7286E01301

    B2063030D

    N/A

    Алгоритм вычисления контрольной суммы ПО

    MD5

    CRC32

    MD5

    N/A


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевые панели корпусов генератора влажного газа MODEL 4000SP и камеры влаги MODEL 4000EXP методом аппликации и на титульные листы эксплуатационной документации типографским способом

    Лист № 5

    Всего листов 7

    Лист № 6 Всего листов 7

    Сведения о методиках измерений


    Нормативные и технические документы

    Изготовитель

    Акционерное общество «ТЕСТРОН» (АО «Тестрон»),
    ИНН 7802166998
    Адрес: Российская Федерация, 196084, Санкт-Петербург, Люботинский пр., 8А
    Тел.: (812) 380-6200, факс: (812) 380-6202
    Е-mail: office@testron.ru
    Web-сайт: www.testron.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    ИНН 5044000102
    Адрес: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, ВосточноСибирский филиал ФГУП «ВНИИФТРИ»
    Юридический адрес: Российская Федерация, 141570, Московская обл., город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
    Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
    Е-mail: office@vniiftri-irk.ru
    Web-сайт: www.vniiftri-irk.ru

    СПН 3.2 включают в себя следующие эталонные средства измерений и оборудование:

    • - генератор влажного газа MODEL 4000SP, производства GЕО Calibration Inc., США, обеспечивающий поверку и калибровку гигрометров относительной влажности и термогигрометров методом прямых измерений. Принцип действия генератора при воспроизведения задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха. Для определения относительной влажности, задаваемой генератором, используется контрольный конденсационный гигрометр 473-RP2/GEO Dew Point Mirror, первичный преобразователь которого помещается во встроенную рабочую камеру генератора. Первичные преобразователи поверяемых гигрометров и термогигрометров помещаются во встроенную рабочую камеру;

    • - камера влаги MODEL 4000EXP, предназначенная для размещения гигрометров, термогигрометров, логгеров больших размеров при их поверке и калибровке методом прямых измерений. Камера влаги включает в себя калибратор влажности MODEL 4000EXP, производства GЕО Calibration Inc., США. Принцип действия камеры влаги MODEL 4000EXP при воспроизведении задаваемых значений относительной влажности основан на методе смешения потоков осушенного и увлажнённого воздуха;

    • - гигрометр Rotronic модификации HygroPalm исполнения HP23 - А с зондом относительной влажности и температуры HC2-S, производства Rotronic Instruments Соф., ГР № 64196-2016 в Федеральном информационном фонде по обеспечению единства измерений, предназначенный для поверки СИ относительной влажности воздуха методом прямых измерений и методом непосредственного сличения.

    При выполнении поверки (калибровки) СИ относительной влажности воздуха, составляющие элементы набора СПН 3.2 могут применяться только в комплекте.

    Внешний вид составляющих элементов набора СПН 3.2 и место нанесения знака поверки показаны на рисунке 1.

    Пломбирование СПН 3.2 от несанкционированного доступа не предусмотрено.

    Заводские номера и буквенно-цифровые обозначения, однозначно идентифицирующие каждый экземпляр составляющих комплекта, указываются на табличках, на задних панелях их корпусов.

    Внешний вид. Набор поверочный стационарный для средств измерений относительной влажности воздуха (СПН 3.2), http://oei-analitika.ru

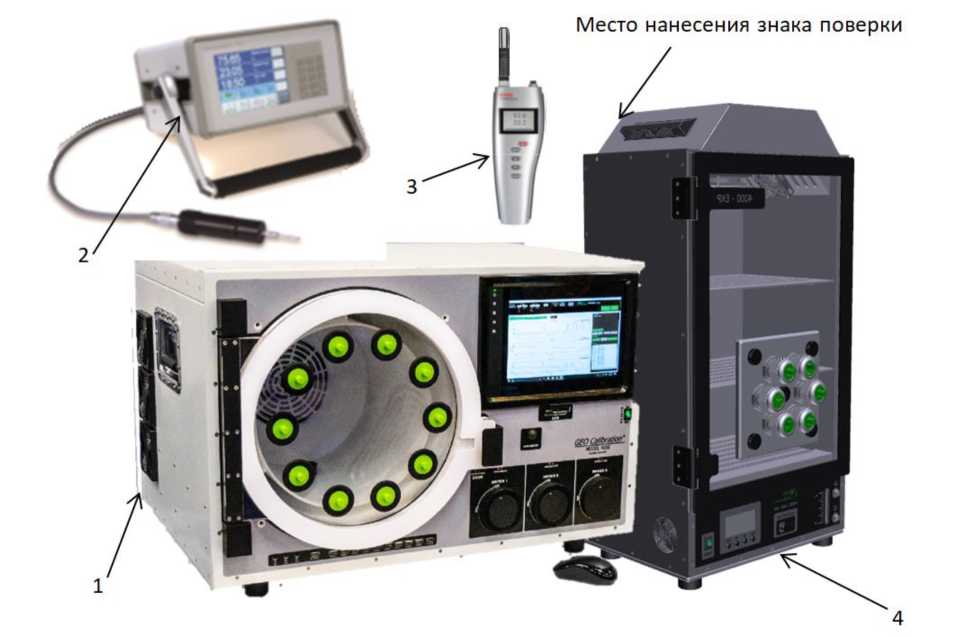

    Рисунок 1 - Внешний вид и обозначение места нанесения знака поверки

    1 - генератор влажного газа MODEL 4000SP, 2 - гигрометр 473- RP2/GEO Dew Point Mirror, 3 - гигрометр Rotronic модификации HygroPalm исполнения HP23 - А, 4 - камера влаги MODEL 4000EXP.


    Таблица 4 -

    Наименование

    Обозначение

    Кол-во

    Набор поверочный стационарный

    для средств измерений относительной влажности воздуха СПН 3.2 в составе:

    Генератор влажного газа MODEL 4000SP

    1

    Осушительный патрон (предварительно установлен)

    1

    Кабель питания;

    1

    USB кабель типа А-А

    1

    Шприц для заливки воды

    1

    Крышка камеры USB-накопитель содержащий:

    • - программное обеспечение GEO RH Automatic Ramp/Soak;

    • - драйверы для Windows

    1

    1

    1

    Камера влаги MODEL 4000EXP

    1

    Внешний осушительный патрон

    1

    Кабель питания

    1

    USB кабель типа А-А

    1

    Шприц для заливки воды

    1

    Крышка камеры

    1

    Гигрометр точки росы 473-RP2/GEO Dew Point Mirror

    1

    Гигрометр Rotronic модификации HygroPalm исполнения И₽23-А

    1

    Зонд относительной влажности и температуры HC2-S

    1

    «Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации»

    1

    «ГСИ. Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2. Методика поверки»

    УБЖК.413614.014 МП

    1

    Свидетельство о первичной поверке СПН 3.2

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    генератор влажного газа MODEL 4000SP

    в комплекте с гигрометром 473- RР2/GEO Dew Point Mirror:

    Диапазон воспроизведения относительной влажности паровоздушной смеси, %

    от 5 до 98

    Номинальное значение воспроизводимой температуры паровоздушной смеси, °С

    + 23,0

    Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс 23 °С, %

    ± 0,3

    Пределы допускаемой абсолютной погрешности при воспроизведении температуры, °С

    ±0,3

    камера влаги MODEL 4000EXP:

    Диапазон воспроизведения относительной влажности паровоздушной смеси, %

    от 30 до 95

    Диапазон воспроизведения температуры паровоздушной смеси, °С

    от +20 до +25

    Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности, %

    ±3

    Пределы допускаемой абсолютной погрешности воспроизведения температуры паровоздушной смеси, °С

    ±0,3

    Неравномерность относительной влажности по объему камеры влаги, %, не более

    ±1

    Изменение относительной влажности в рабочем объеме камеры влаги в течение 0,5 ч, %, не более

    ±1

    гигрометр Rotronic модификации HygroPalm исполнения HP23-A с зондом относительной влажности и температуры HC2-S*:

    Диапазон измерений относительной влажности паровоздушной смеси, %

    от 0 до 100

    Диапазон измерений температуры паровоздушной смеси, °С

    от -50 до +100

    Пределы допускаемой основной абсолютной погрешности измерительного канала относительной влажности, %

    ±1

    Пределы допускаемой основной абсолютной погрешности измерительного канала температуры, °С

    ±(0,1 +0,002t)**

    * характеристики указаны в соответствии с приложением к свидетельству №62561 об утверждении типа средства измерений;

    ** где t - значение температуры по модулю.

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    СПН 3.2 в комплекте:

    Площадь для размещения и эксплуатации СПН 3.2, м2, не менее

    4

    Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В

    220

    Потребляемая мощность, В^А, не более

    1100

    Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, %, не более

    от +15 до +25

    80

    Генератор влажного газа MODEL 4000SP:

    Количество портов камеры, шт.

    10

    Номинальное значение напряжения питания переменного тока, В

    220

    Потребляемая мощность, В^А, не более

    700

    Масса, кг, не более

    46

    Габаритные размеры (длина х ширина х высота), мм, не более

    770 х 650 х 500

    Гигрометр 473-RP2/GEO Dew Point Mirror:

    Номинальное значение напряжения питания переменного тока, В

    220

    Потребляемая мощность, В^А, не более

    100

    Масса, кг, не более

    5

    Габаритные размеры (длина х ширина х высота), мм, не более

    310 х 290 х 180

    Камера влаги MODEL 4000EXP:

    Потребляемая мощность, В^А, не более

    240

    Габаритные размеры, (длина х ширина х высота), мм, не более

    200 х 500 х 300

    Масса, кг, не более

    14

    Гигрометр Rotronic модификации HygroPalm исполнения НР23-А

    Габаритные размеры, (длина х ширина х высота), мм, не более

    188 х 72 х 30

    Масса, кг, не более

    0,25

    Зонд относительной влажности и температуры HC2-S:

    Габаритные размеры, (длина х ширина х высота), мм, не более

    83 х 15 х 15

    Масса, кг, не более

    0,1
