Номер по Госреестру СИ: 83686-21
83686-21 Термопреобразователи сопротивления
(TR)
Назначение средства измерений:
Термопреобразователи сопротивления TR (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 26.11.2021
Срок свидетельства -
Номер записи - 185206
ID в реестре СИ - 1394665
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, TR10-H, TR10-B, TR10-A, TR-10B, TR-10-B, TR,
Производитель
Изготовитель - Фирма "WIKA Alexander-Wiegand SE & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 263
Выдано извещений - 0
Кол-во периодических поверок - 118
Кол-во средств измерений - 146
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2607 от 2021.11.19 Об утверждении типов средств измерений
№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термопреобразователи сопротивления (TR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83686-21 Термопреобразователи сопротивления (TR) Фирма "WIKA Alexander-Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
|
83686-21 Термопреобразователи сопротивления (TR) Фирма "WIKA Alexander-Wiegand SE & Co. KG" (ГЕРМАНИЯ ) |
78201-20 Термопреобразователи сопротивления (ЭнИ-300 ТСП, ЭнИ-300 ТСМ) ООО "Инженерно-техническая компания ББМВ" (РОССИЯ г.Челябинск) |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Термопреобразователи сопротивления (ЭнИ-300 ТСП, ЭнИ-300 ТСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПО "ЦМА" (RA.RU.310497) | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |||
| ООО ЦМ "СТП" (RA.RU.311519) | 145 | 145 | 0 | 0 | 145 | 145 | 0 | |||
| АО "ТАНЕКО" (RA.RU.311611) | 68 | 0 | 68 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления (ЭнИ-300 ТСП, ЭнИ-300 ТСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми чувствительными преобразователями, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений.
ТС имеют двух, трех или четырехпроводную схему соединения внутренних проводов с чувствительным элементом.

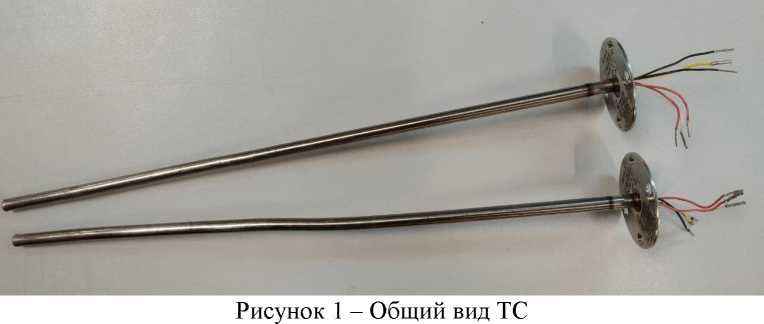

Общий вид ТС представлен на рисунке 1.
Пломбирование корпуса ТС не предусмотрено. Заводской номер термопреобразователей сопротивления TR наносится на наклейку на корпусе. Знак поверки наносится на свидетельство о поверке ТС.
К термопреобразователям сопротивления данного типа относятся ТС с заводскими номерами, приведенными в таблице 1.
Таблица 1 - Метрологические характеристики ТС
|
Наименование характеристики |
Значение |
|
Тип номинальной статической характеристики |
Pt 100 (а = 0,00385 °С-1) |
|
Диапазон измерений температуры, °С:
0113F09GZR, 0113F09GZQ, 11036ZUS, 011 1101DLEW, 11036ZUR
1564370, 1564359, 1564367, 1102XCJO, 1102XCJP, 1102XCJJ, 1102XCJN, 1102XCJE, 1564368, 1102XCJK, 1102XCJM, 1102XCJL, 1564073, 1564070, 1564072, 1564063, 1564062, 1564071, , 1564077, 1564076, 0113F09JS4, 0113F09JSE, 0113F09JS5, 0113F09JS3, 0113F09JSJ, 0113F09JS8, 0113F09JRK, 0113F09JSN, 0113F09JS7, 0113F09JS6, 0113F09JSH, 0113F09JS9, 0113F09JUB, 0113F09JRP, 1564060, 1564064, 1564057, 1102XCJG, 0113F09JSF, 1564054, 1564058, 0113F09JS0, 1564056, 11036ZUZ, 1564355, 1564055, 1102XCJQ, 011 3F09JRS, 011 3F09JRT, 011 3F09JRW, 011 3F09JSA, 011 3F09JSB, 011 3F09JSD, 011 3F09JSK, 011 3F09JSP, 011 3F09K4P, 011 3F09K4Q, 011 3F09K4R, 011 3F09K4S, 9004243/04, 9004255/01, 9004255/02, 9004255/03, 9004256/01, 9004256/02, 9004256/03, 9004256/04, 9004257/03, 1564353, 1564354, 1564352, 1564362, 1564361, 1561058, 1564069, 1564067, 1564066, 1102XCJH, 1102XCJF, 9004258/03, 9004258/04, 9004244/02, 9004244/01, 9004259/03, 9004259/02, 9004259/01, 9004244/03, 9004257/04, 9004255/04, 3410TE00501, 011 3F09JSI, 011 3F09JSC, 011 3F09JSM, 011 3F09JRZ, 011 3F09JRR, 011 3F09JSG, 011 3F09JS2, 011 3F09JRL, 011 3F09JRX, 3410TE00601, CC02 3F08RY5, 9004257/02, 9004257/01, 3410TE00701, 3410TE00401, 3410TE02001, 3410TE02002, 3410TE01002, 3410TE01001, 3F09JRZ, 3F09JSI, 3F09JRR, 3F09JRL, 3F09JSM, 3F09JSC, 3F09JS2, 3F09JSG, 3F09JRX, 3F09JSD, 3F09JSA, 3F09JRW, 3F09JRT, 3F09K4P, 3F09K4R, 3F09JSP, 3F09JRS, 3F09K4Q, 3F09K4S, 3F09JSK, 3F09JSB, 011 3F09JRP, 011 3F09GZR, 011 3F09GZQ, 011 3F09JUB |
от -50 до +250 от -50 до +450 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения от номинальной статической характеристики, °С:
0113F09GZR, 0113F09GZQ, 11036ZUS, 011 1101DLEW, 11036ZUR, 1564065, 1564061, 1564059, 1564370, 1564359, 1564367, 1102XCJO, 1102XCJP, 1102XCJJ, 1102XCJN, 1102XCJE, 1564368, 1102XCJK, 1102XCJM, 1102XCJL, 1564073, 1564070, 1564072, 1564063, 1564062, 1564071, , 1564077, 1564076, 0113F09JS4, 0113F09JSE, 0113F09JS5, 0113F09JS3, 0113F09JSJ, 0113F09JS8, 0113F09JRK, 0113F09JSN, 0113F09JS7, 0113F09JS6, 0113F09JSH, 0113F09JS9, 0113F09JUB, 0113F09JRP, 1564060, 1564064, 1564057, 1102XCJG, 0113F09JSF, 1564054, 1564058, 0113F09JS0, 1564056, 11036ZUZ, 1564355, 1564055, 1102XCJQ, 011 3F09JRS, 011 3F09JRT, 011 3F09JRW, 011 3F09JSA, 011 3F09JSB, 011 3F09JSD, 011 3F09JSK, 011 3F09JSP, 011 3F09K4P, 011 3F09K4Q, 011 3F09K4R, 011 3F09K4S, 9004243/04, 9004255/01, 9004255/02, 9004255/03, 9004256/01, 9004256/02, 9004256/03, 9004256/04, 9004257/03, 1564353, 1564354, 1564352, 1564362, 1564361, 1561058, 1564069, 1564067, 1564066, 1102XCJH, 1102XCJF, 9004258/03, 9004258/04, 9004244/02, 9004244/01, 9004259/03, 9004259/02, 9004259/01, 9004244/03, 9004257/04, 9004255/04, 3410TE00501, 011 3F09JSI, 011 3F09JSC, 011 3F09JSM, 011 3F09JRZ, 011 3F09JRR, 011 3F09JSG, 011 3F09JS2, 011 3F09JRL, 011 3F09JRX, 3410TE00601, CC02 3F08RY5, 9004257/02, 9004257/01, 3410TE00701, 3410TE00401, 3410TE02001, 3410TE02002, 3410TE01002, 3410TE01001, 3F09JRZ, 3F09JSI, 3F09JRR, 3F09JRL, 3F09JSM, 3F09JSC, 3F09JS2, 3F09JSG, 3F09JRX, 3F09JSD, 3F09JSA, 3F09JRW, 3F09JRT, 3F09K4P, 3F09K4R, 3F09JSP, 3F09JRS, 3F09K4Q, 3F09K4S, 3F09JSK, 3F09JSB, 011 3F09JRP, 011 3F09GZR, 011 3F09GZQ, 011 3F09JUB
|
±(0,3+0,005-|t|), класс допуска В ±(0,6+0,01-|t|), класс допуска С |
|
Примечание - Принято следующее обозначение: t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики ТС
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, МОм, не менее: | |
|
- при температуре от 15 до 35 °С и | |
|
относительной влажности воздуха от 30 до 80 % (при | |
|
напряжении постоянного тока 100 В) |
100 |
|
- при температуре 250 °С (при напряжении | |
|
постоянного тока от 10 до 50 В) |
20 |
|
- при температуре 450 °С (при напряжении | |
|
постоянного тока от 10 до 50 В) |
2 |
|
Минимальная глубина погружения, мм |
60 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина измерительной вставки |
500 |
|
- диаметр монтажной части измерительной | |
|
вставки |
6 |
|
Масса (без головки и защитной гильзы), кг, не более |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность, % |
до 95 при +35 °С, без |
|
- атмосферное давление, кПа |
конденсации влаги от 84,0 до 106,7 |
