Номер по Госреестру СИ: 83660-21
83660-21 Установка автоматизированного ультразвукового контроля рельсов эхо-импульсным методом
(NORDISCAN-RAIL-100)
Назначение средства измерений:
Установка автоматизированного ультразвукового контроля рельсов эхо-импульсным методом NORDISCAN-RAIL-100 (далее - установка) предназначена для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности и/или нарушений структуры, глубины залегания обнаруженных дефектов и/или толщины изделия, а также координат расположения дефекта относительно переднего торца рельса.
Внешний вид.
Установка автоматизированного ультразвукового контроля рельсов эхо-импульсным методом
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) «NORDISCAN-RAIL» позволяет реализовать следующие режимы работы:
-
- подготовка к контролю;
-
- проведение контроля;
-
- статистическая обработка данных.
ПО «NK_PLC» позволяет настраивать установку для контроля в автоматическом режиме.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
NORDISCAN-RAIL |
NK PLC |
Номер версии (идентификационный номер) ПО |
не ниже 2.6 |
не ниже 210407 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Установка автоматизированного ультразвукового контроля рельсов эхо-импульсным методом NORDISCAN-RAIL-100. Руководство по эксплуатации», раздел 2 «Использование установки по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установке автоматизированного ультразвукового контроля рельсов эхо-импульсным методом NORDISCAN-RAIL-100
Приказ Росстандарта №3383 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация изготовителя
Изготовитель
Общество с ограниченной ответственностью «Компания «Нординкрафт» (ООО «Компания «Нординкрафт»)ИНН 3528070178
Адрес: 162626, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Телефон (факс): (8202) 31-30-09
Web-сайт: www.nordinkraft.com
E-mail: tech@nordinkraft.com
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия установки основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установка состоит из:
-
- механической части, включающей резервуар в сборе, раму с подъемным механизмом, измерительный модуль, каретку вертикальную и горизонтальную, блок роликов, опорный ролик;
-
- дефектоскопического оборудования, включающего блок излучения/приёма и предварительной обработки сигнала, блок генератора синхроимпульсов, промышленный переключатель Ethernet, восьмиэлементный пьезоэлектрический преобразователь, управляющий вычислительный комплекс, блок дефектоотметки, энкодеры, выносной терминал дефектоскописта;
-
- системы распределения электропитания и управления процессом контроля.
Общий вид и место маркировки установки представлены на рисунке 1.
Пломбирование установки не предусмотрено.
Нанесение знака поверки на установку невозможно.

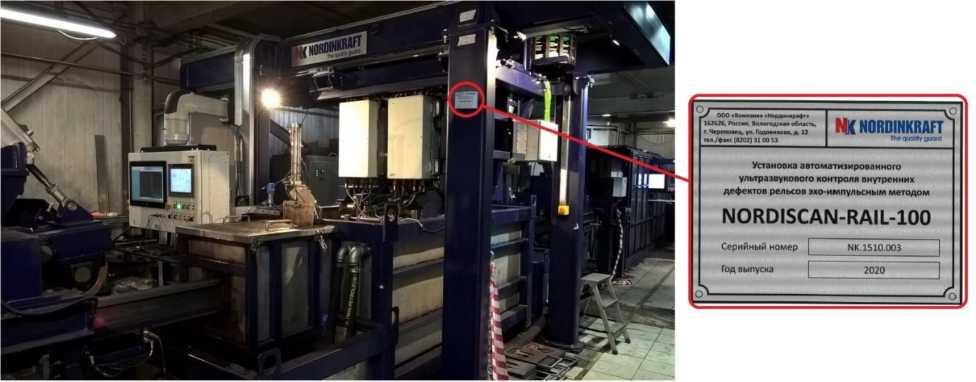

Рисунок 1 - Общий вид и место маркировки установки
Таблица 4 - Комплектность установки
Наименование |
Обозначение |
Количество |
1 Установка автоматизированного ультразвуко- |
зав. № NK.1510.003 |
1 шт. |
вого контроля рельсов эхо-импульсным методом | ||
NORDISCAN-RAIL-100, в составе: | ||
1.1 Механическая часть | ||
1.1.1 Резервуар в сборе |
1 шт. | |
1.1.2 Рама с подъёмными механизмами |
1 шт. | |
1.1.3 Измерительный модуль |
1 шт. | |
1.1.4 Каретка вертикальная |
1 шт. | |
1.1.5 Каретка горизонтальная |
1 шт. | |
1.1.6 Блок роликов |
1 шт. | |
1.1.7 Опорный ролик |
1 шт. | |
1.2 Дефектоскопическое оборудование | ||
1.2.1 Блок излучения/приёма и предварительной | ||
обработки сигналов |
11 шт. | |
1.2.2 Блок генератора синхроимпульсов |
1 шт. | |
1.2.3 Промышленный переключатель Ethernet |
1 шт. | |
1.2.4 Восьмиэлементный пьезоэлектрический | ||
преобразователь |
38 шт. | |
1.2.5 Управляющий вычислительный комплекс |
1 шт. | |
1.2.6 Блок дефектоотметки |
1 шт. | |
1.2.7 Энкодер |
2 шт. | |
1.2.8 Выносной терминал дефектоскописта |
1 шт. | |
1.3 Система распределения электропитания и | ||
управления процессом контроля |
1 шт. | |
2 Блок адаптер для подключения осцилографа |
NKE.852.01 / NKE.853.01 |
2 шт. |
3 Блок адаптер для подключения УЗ-Тестера |
NKE.852.02 / NKE.853.02 |
2 шт. |
4 Комплект ЗИП |
1 шт. | |
5 Устройство позиционирования ПЭП |
2 шт. | |
6 Паспорт |
1 экз. | |
7 Руководство по эксплуатации |
1 экз. | |
8 Руководство оператора |
1 экз. | |
9 Методика поверки |
651-21-052 МП |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений координат дефекта относительно переднего торца рельса, мм |
от 750 до 105000 |
Пределы допускаемой абсолютной погрешности измерений координат дефекта относительно переднего торца рельса, мм |
±(100+K 100)* |
Диапазон измерений отношения амплитуд сигналов на входе приёмника установки, дБ |
от 0 до 24 |
Пределы допускаемой абсолютной погрешности измерений амплитуд сигналов на входе приёмника, дБ |
±2 |
Диапазон измерений глубины залегания дефекта и/или толщины по стали, мм для преобразователей D1-D20, D31-D35, D41-D47, D52-D55 |
от 5 до 236 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
для преобразователей D21, D22 |
от 12 до 236 |
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины по стали, мм |
±2 |
* Коэффициент К определяется по формуле K=(L-25)/25, где L - полная длина контролируемого рельса. Полученное значение К округляется в большую сторону до ближайшего целого значения |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное значение частоты заполнения зондирующих импульсов, МГц | |
для преобразователей D1-D20, D31-D35, D41-D47 |
5,0 |
для преобразователей D52-D55 |
4,0 |
для преобразователей D21, D22 |
2,5 |
Допустимое отклонение от номинального значения частоты заполнения зондирующих импульсов, % |
±10 |
Номинальные значения частоты следования зондирующих импульсов, Гц | |
для преобразователей D1-D20, D31-D35, D41-D47, D52-D55 |
606; 667; 741 |
для преобразователей D21, D22 |
909; 1000; 1110 |
Допустимое отклонение от номинального значения частоты следования зондирующих импульсов, % |
±5 |
Минимальная длина контролируемых рельсов (рельсов остряковых), м |
9 |
Максимальная длина контролируемых рельсов (рельсов остряковых), м |
105 |
Длина неконтролируемых концов рельса, мм, не более | |
передний конец рельса |
750 |
задний конец рельса |
750 |
Типы контролируемых рельсов и рельсов остряковых |
Р50, Р65, Р75, ОР50, ОР65 |
Условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, не более, % |
80 |
атмосферное давление, кПа |
от 90 до 110 |
Параметры электропитания от сети трёхфазного переменного | |
тока | |
напряжение, В |
от 176 до 264/от 304 до 456 |
частота, Гц |
от 49 до 51 |
потребляемая мощность, не более, кВ^А |
10 |
Габаритные размеры, не более, мм | |
длина |
4900 |
ширина |
4300 |
высота |
3100 |
Масса, не более, кг |
5900 |
