Номер по Госреестру СИ: 83436-21
83436-21 Ключи моментные предельные
(Norbar Industrial)
Назначение средства измерений:
Ключи моментные предельные Norbar Industrial (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184953
ID в реестре СИ - 1394130
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. Norbar 5AR, мод. NORBAR 300, мод. Norbar 100-500 Нм, мод. 5R (12009), мод. 3AR-N (120101.01), Ключ моментный предельный Norbar Industrial 5R (300-1000 Нм), Ключ моментный предельный Norbar Industrial 4R (150-700 Нм), 5R, 5AR, 3AR-N,
Производитель
Изготовитель - "Norbar Torque Tools Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные (Norbar Industrial)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83436-21 Ключи моментные предельные (Norbar Industrial) "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83435-21 26.10.2026 |
Ключи моментные предельные, Norbar "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
83436-21 26.10.2026 |
Ключи моментные предельные, Norbar Industrial "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист паспорта и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 7, 8 документов «Ключи моментные предельные Norbar Industrial. Паспорт»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным Norbar IndustrialГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «31» июля 2019 г. № 1794
Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Изготовитель
«Norbar Torque Tools Ltd.», ВеликобританияАдрес: Wildmere Road, Banbury, Oxfordshire, OX16 3JU, United Kingdom
Tel: +44 (0)1295 270333
E-mail: sales@norbar.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи «переламываются» над верхней частью рукоятки, что указывает на достижение установленного крутящего момента силы.
Ключи моментные предельные Norbar Industrial модификаций 3AR, 3 AR-N, 4TH, 4AR, 4 AR-N, 4R, 4R split, 5AR, 5R, 5R-N, 5 AR-N, 5R split, 6R split, 6R-N состоят из корпуса, рукоятки, основной и дополнительной шкалы с указателем, фиксатора, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или присоединительного квадрата.
Ключи моментные предельные Norbar Industrial модификаций 3AR P-TYPE, 3AR-N P-TYPE, 4TH P-TYPE, 4R P-TYPE, 4AR-N P-TYPE, 5AR P-TYPE, 5AR-N P-TYPE, 5R P-TYPE не имеют шкалы с указателем. Ключи моментные предельные Norbar Industrial модификаций 3AR P-TYPE, 3AR-N P-TYPE, 4TH P-TYPE, 4R P-TYPE, 4AR-N P-TYPE, 5AR P-TYPE, 5AR-N P-TYPE, 5R P-TYPE состоят из корпуса, рукоятки, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или присоединительного квадрата.
Смена направления нагружения не приводит к смене значения деформации упругого тела ключей из-за конструктивных особенностей трещоточных головок и насадок.
Ключи выпускаются в следующих модификациях:
-
- 3AR, 3AR P-TYPE, 3AR-N, 3AR-N P-TYPE;
-
- 4AR, 4AR-N, 4AR-N P-TYPE, 4R, 4R P-TYPE, 4R split, 4TH, 4TH P-TYPE;
-
- 5AR, 5AR P-TYPE, 5AR-N, 5AR-N P-TYPE, 5R, 5R P-TYPE, 5R split, 5R-N, 5R-N P-TYPE;
-
- 6R split, 6R-N.
Выпускаемые модификации отличаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, способами установки задаваемого значения крутящего момента силы, а также значениями некоторых технических характеристик. Ключи одной модификации могут иметь разные артикулы, которые зависят от предустановленной на производстве насадки.
Заводской номер ключа наносится методом гравировки на корпус ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей представлен на рисунке 1 - 6.

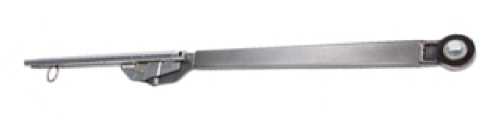

Рисунок 2 - Общий вид модификаций 4TH,
4TH P-TYPE

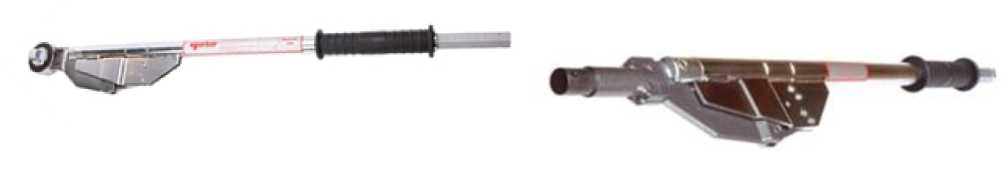

Рисунок 1 - Общий вид модификаций 3AR,
3AR P-TYPE, 4AR, 4R, 4R P-TYPE

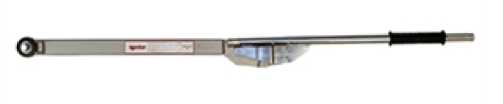

Рисунок 3 - Общий вид модификаций 5AR,
5AR P-TYPE

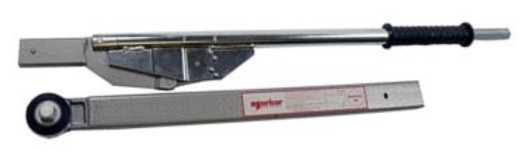

Рисунок 4 - Общий вид модификаций 5R,
5R P-TYPE
Рисунок 6 - Общий вид модификаций 3AR-
N, 3AR-N P-TYPE, 4AR-N, 4AR-N P-TYPE, 5AR-N, 5AR-N P-TYPE, 5R-N, 5R-N P-

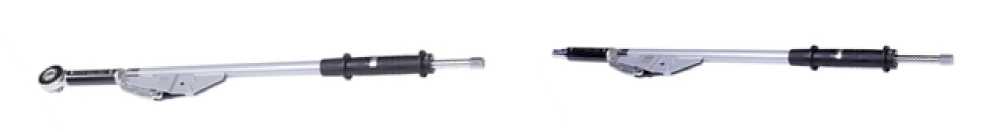

Рисунок 5 - Общий вид модификаций 3AR-N,
3AR-N P-TYPE, 4AR-N, 4AR-N P-TYPE, 5AR-N, 5AR-N P-TYPE, 5R-N, 5R-N P-TYPE, 6R-N
Рисунок 7 - Общий вид модификаций 4R split, 5R split, 6R split
TYPE, 6R-N
Рисунок 8 - Общий вид модификаций 4R split, 5R split, 6R split
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Модификация |
Артикул |
Диапазон измерений крутящего момента, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
|
3AR |
12001,12001.01 |
от 100 до 500 |
10 |
±4 / ±4 |
Продолжение таблицы 1
|
Модификация |
Артикул |
Диапазон измерений крутящего момента, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
|
3AR P-TYPE |
12015 |
от 100 до 500 |
- |
±4 / ±4 |
|
3AR-N |
120101,120101.01, 120107, 120107.01,120102, 120108 |
от 120 до 600 |
10 |
±4 / ±4 |
|
120104, 120104.01, 120105 |
от 120 до 600 |
- |
±4 / ±4 | |
|
3AR-N P-TYPE |
120104,120104.01, 120105 |
от 120 до 600 |
- |
±4 / ±4 |
|
4AR |
12007, 12007.01 |
от 200 до 800 |
10 |
±4 / ±4 |
|
4AR-N |
120110, 120110.01, 120114, 120114.01 |
от 200 до 800 |
10 |
±4 / ±4 |
|
120111, 120111.01 |
от 200 до 800 |
- |
±4 / ±4 | |
|
4AR-N P-TYPE |
120111, 120111.01 |
от 200 до 800 |
- |
±4 / ±4 |
|
4R |
12006, 12006.01 |
от 150 до 700 |
10 |
±4 / ±4 |
|
4R P-TYPE |
12020 |
от 150 до 700 |
- |
±4 / ±4 |
|
4R split |
12102, 12102.01 |
от 150 до 700 |
10 |
±4 / ±4 |
|
4TH |
12003 |
от 130 до 550 |
10 |
±4 / ±4 |
|
12017 |
от 130 до 550 |
- |
±4 / ±4 | |
|
4TH P-TYPE |
12017 |
от 130 до 550 |
- |
±4 / ±4 |
|
5AR |
12012, 12012.01 |
от 700 до 1500 |
25 |
±4 / ±4 |
|
5AR P-TYPE |
12002 |
от 700 до 1500 |
- |
±4 / ±4 |
|
5AR-N |
120118, 120118.01, 120119, 120119.01 |
от 700 до 1500 |
20 |
±4 / ±4 |
|
5AR-N P-TYPE |
120130, 120130.01 |
от 700 до 1500 |
- |
±4 / ±4 |
|
5R |
12009, 12009.01 |
от 300 до 1000 |
10 |
±4 / ±4 |
|
5R P-TYPE |
12023 |
от 300 до 1000 |
- |
±4 / ±4 |
|
5R split |
12101, 12101.01 |
от 300 до 1000 |
10 |
±4 / ±4 |
|
5R-N |
120115, 120115.01, 120117, 120117.01 |
от 300 до 1000 |
25 |
±4 / ±4 |
|
5R-N P-TYPE |
120116, 120116.01 |
от 300 до 1000 |
- |
±4 / ±4 |
|
6R split |
12100 |
от 900 до 2000 |
50 |
±4 / ±4 |
|
6R-N |
120120, 120121 |
от 900 до 2000 |
50 |
±4 / ±4 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Артикул |
Размер присоединительного квадрата или втулки цилиндрической формы, мм |
Габаритные размеры (Длина), мм, не более |
Масса, кг, не более |
|
3AR |
12001 |
19,05 |
913 |
5,2 |
|
12001.1 |
25,4 | |||
|
12015 |
19,05 | |||
|
3AR P-TYPE |
12015 |
19,05 |
913 |
5,2 |
|
3AR-N |
120101 |
19,05 |
1059 |
6,0 |
|
120101.01 |
25,4 | |||
|
120107 |
19,05 | |||
|
120107.01 |
25,4 | |||
|
120102 |
22* |
1032 | ||
|
120108 | ||||
|
120105 |
22* |
945 |
5,3 | |
|
3AR-N P-TYPE |
120104 |
19,05 |
972 |
6,0 |
|
120104.01 |
25,4 | |||
|
120105 |
22* |
945 |
5,3 | |
|
4AR |
12007 |
19,05 |
1254 |
6,4 |
|
12007.01 |
25,4 | |||
|
4AR-N |
120110 |
19,05 |
1319 |
6,7 |
|
120110.01 |
25,4 | |||
|
120114 |
19,05 | |||
|
120114.01 |
25,4 | |||
|
4AR-N P-TYPE |
120111 |
19,05 |
1232 |
6,7 |
|
120111.01 |
19,05 |
1232 |
6,7 | |
|
4R |
12006 |
19,05 |
1154 |
6,3 |
|
12006.01 |
25,4 | |||
|
4R P-TYPE |
12020 |
19,05 |
1154 |
6,3 |
|
4R split |
12102 |
19,05 |
1154 |
6,3 |
|
12102.01 |
25,4 | |||
|
4TH |
12003 |
22* |
938 |
4,6 |
|
4TH P-TYPE |
12017 |
22* |
938 |
4,6 |
|
5AR |
12012 |
19,05 |
1487 |
10,4 |
|
12012.01 |
25,4 | |||
|
12002 |
19,05 |
1385 |
10,4 | |
|
5AR P-TYPE |
12002 |
19,05 |
1385 |
10,4 |
|
5AR-N |
120118 |
19,05 |
1869 |
9,6 |
|
120118.01 |
25,4 | |||
|
120119 |
19,05 | |||
|
120119.01 |
25,4 | |||
|
5AR-N P-TYPE |
120130 |
19,05 |
1782 |
9,6 |
|
120130.01 |
25,4 | |||
|
5R |
12009 |
19,05 |
1475 |
7,3 |
|
12009.01 |
25,4 | |||
|
5R P-TYPE |
12023 |
19,05 |
1475 |
7,3 |
|
5R split |
12101 |
19,05 |
1475 |
7,3 |
|
12101.01 |
25,4 |
Продолжение таблицы 2
|
Модификация |
Артикул |
Размер присоединительного квадрата или втулки цилиндрической формы, мм |
Габаритные размеры (Длина), мм, не более |
Масса, кг, не более |
|
5R-N |
120115 |
19,05 |
1554 |
7,4 |
|
120115.01 |
25,4 | |||
|
120117 |
19,05 | |||
|
120117.01 |
25,4 | |||
|
5R-N P-TYPE |
120116 120116.01 |
19,05 |
1467 |
7,4 |
|
6R split |
12100 |
25,4 |
1907 |
13,0 |
|
6R-N |
120120 120121 |
25,4 |
1940 |
12,75 |
|
* - размер присоединительной втулки цилиндрической формы, мм | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 25 до 75 |
|
- атмосферное давление, кПа |
от 86,0 до 106,0 |
