Номер по Госреестру СИ: 83435-21
83435-21 Ключи моментные предельные
(Norbar)
Назначение средства измерений:
Ключи моментные предельные Norbar (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные

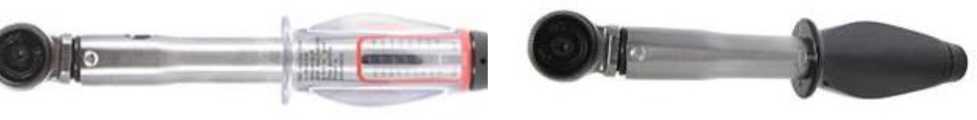

Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Общие сведения
Дата публикации - 08.11.2021
Срок свидетельства - 26.10.2026
Номер записи - 184952
ID в реестре СИ - 1394129
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. PRO 200, арт. 15064, SLO, Slimline SL0 RATCHET арт.11087, SL0 RATCHET, Professional PRO 50 артикул 15002, Professional PRO 400 артикул 15007, Professional PRO 200 арт.15004, Professional PRO 100 артикул 15003, PRO 400 арт. 15007, PRO 400, PRO 300 арт.15006, PRO 300 арт. 15065, PRO 300, PRO 200, Norbar 340, Norbar 200, Norbar, MODEL 60, MODEL 200, MODEL 100,
Производитель
Изготовитель - "Norbar Torque Tools Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2392 от 2021.10.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Ключи моментные предельные (Norbar)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83435-21 Ключи моментные предельные (Norbar) "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
88510-23 Ключи моментные предельные (NTW) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83435-21 26.10.2026 |
Ключи моментные предельные, Norbar "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
83436-21 26.10.2026 |
Ключи моментные предельные, Norbar Industrial "Norbar Torque Tools Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Ключи моментные предельные (NTW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 2 | 1 | 0 | 2 | 1 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "НПК СО" (1416) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 14 | 8 | 14 | 0 | 0 | 14 | 14 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Ключи моментные предельные (NTW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом печати на титульный лист паспорта и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:-
- разделе «Порядок работы» «Паспорт. Ключи моментные предельные Norbar Nortorque, TT»;
-
- разделе «Порядок работы» «Паспорт. Ключи моментные предельные Norbar Professional»;
-
- разделе «Порядок работы» «Паспорт. Ключи моментные предельные Norbar Slimline»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным NorbarГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «31» июля 2019 г. № 1794
Техническая документация «Norbar Torque Tools Ltd.», Великобритания.
Изготовитель
«Norbar Torque Tools Ltd.», ВеликобританияАдрес: Wildmere Road, Banbury, Oxfordshire, OX16 3JU, United Kingdom
Тел: +44 (0)1295 270333
E-mail: sales@norbar.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, головки с жестко прикрепленной трещоткой или торцевым квадратом с шариковым фиксатором или гнездом под различные сменные насадки. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
Для ключей, предназначенных для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой, смена направления нагружения не приводит к смене значения деформации упругого тела ключа из-за конструктивных особенностей трещоточных головок и насадок.
К указанному типу относятся ключи моментные предельные Nortorque, Slimline, TT и Professional.
Ключи выпускаются в следующих модификациях:
-
- Nortorque: MODEL 60, MODEL 100, MODEL 200, MODEL 300, MODEL 340;
-
- Slimline: SL0 RATCHET, SL0 FEMALE, SL0 FIXED HEAD, SL0 SPIGOT, SL0 P-TYPE;
- TT: TTf 20, TTfth 20, TTfth 50, TTi20, TTi50
- Professional: MODEL 5, MODEL 5 P-TYPE, 60 P-TYPE, 100 P-TYPE, 200 P-TYPE, 300 P-TYPE, 400 P-TYPE, PRO 15, PRO 25, PRO 50, PRO 100, PRO 200, PRO 300, PRO 340, PRO 400;
Выпускаемые модификации отличаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, способами установки задаваемого значения крутящего момента силы, а также значениями некоторых технических характеристик. Ключи одной модификации могут иметь разные артикулы, которые зависят от предустановленной на производстве насадки.
Заводской номер ключа наносится методом гравировки на корпус ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 8.
Рисунок 2 - Общий вид ключей Nortorque
Рисунок 1 - Общий вид ключей Nortorque
Рисунок 3 - Общий вид ключей Professional
Рисунок 4 - Общий вид ключей Professional
Рисунок 5 - Общий вид ключей Professional

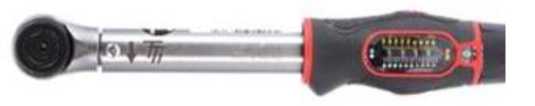

Рисунок 6 - Общий вид ключей TT
Рисунок 7 - Общий вид ключей Slimline
Рисунок 8 - Общий вид ключей Slimline
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ключей Nortorque
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
|
MODEL 60 |
130101, 130111, 130121, 130131, 130141, 130161 |
от 12 до 60 |
0,5 |
±3/±3 |
|
MODEL 100 |
130103, 130113, 130123, 130133, 130142, 130162, 130178 |
от 20 до 100 |
1 | |
|
MODEL 200 |
130104, 130114, 130125, 130126, 130135, 130136, 130143, 130163, 130179 |
от 40 до 200 |
2 |
Продолжение таблицы 1
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по / против часовой стрелки, % |
|
MODEL 300 |
130105, 130115, 130127, 130137, 130144, 130164, 130180 |
от 60 до 300 |
2 |
±3/±3 |
|
MODEL 340 |
130106, 130116, 130128, 130138 |
от 60 до 340 |
2 | |
|
Таблица 2 - Метрологические характеристики ключей S |
limline | |||
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
SL0 RATCHET |
11087 |
от 4 до 20 |
1 |
±3/- |
|
11123 | ||||
|
SL0 FEMALE |
11122 |
от 4 до 20 |
1 |
±3/±3 |
|
SL0 FIXED HEAD |
11125 | |||
|
SL0 SPIGOT |
11126 | |||
|
SL0 P-TYPE |
11089, 11089P, 11090, 11090P, 11088, 11088P |
от 1 до 20 |
- |
±3/±3 |
|
11085, 11085P, 11086, 11086P |
от 1 до 20 |
- |
±3/- | |
Таблица 3 - Метрологические характеристики ключей TT
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
TTf 20 |
13836, 13837 |
от 4 до 20 |
0,1 |
±3/±3 |
|
TTfth 20 |
13840, 13839 |
от 4 до 20 |
0,2 |
±3/±3 |
|
TTfth 50 |
13847, 13848 |
от 10 до 50 |
0,2 |
±3/±3 |
|
TTi20 |
13830, 13831, 13832, 13833 |
от 4 до 20 |
0,1 |
±3/- |
|
13900, 13901, 13904, 13905 |
от 4 до 20 |
0,1 |
±3/±3 | |
|
TTi50 |
13841, 13842, 13843, 13844 |
от 10 до 50 |
0,2 |
±3/- |
|
13902, 13903, 13906, 13907 |
от 10 до 50 |
0,2 |
±3/±3 |
Таблица 4 - Метрологические характеристики ключей Professional
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
MODEL 5 |
13001 |
от 1 до 5 |
0,1 |
±6/±6 |
|
MODEL 5 P- TYPE |
13004 |
от 1 до 5 |
0,1 |
±6/±6 |
|
60 P-TYPE |
13051, 13051P, 13052, 13052P, 11167, 11167P, 11170, 11170P |
от 12 до 60 |
- |
±3/±3 |
|
11164, 11164P, 11171, 11171P |
от 12 до 60 |
- |
±3/ - | |
|
100 P-TYPE |
13053, 13053P, 13054, 13054P, 11143, 11143P, 11150, 11150P |
от 20 до 100 |
- |
±3/±3 |
|
11138, 11138P, 11139, 11139P |
от 20 до 100 |
- |
±3/ - | |
|
200 P-TYPE |
13055, 13055P, 11144, 11144P, 11151, 11151P, 11152, 11152P |
от 40 до 200 |
- |
±3/±3 |
|
11140, 11140P |
от 40 до 200 |
- |
±3/ - | |
|
300 P-TYPE |
13056, 13056P, 11117, 11117P, 11153,11153P |
от 60 до 300 |
- |
±3/±3 |
|
400 P-TYPE |
13057, 13057P, 13068, 13068P |
от 80 до 400 |
- |
±3/±3 |
|
PRO 15 |
15008, 15009, 15018, 15019 |
от 3 до 15 |
0,1 |
±3/ - |
|
15060, 15070, 15100, 15110 |
от 3 до 15 |
0,1 |
±3/±3 | |
|
PRO 25 |
15010, 15011 |
от 5 до 25 |
0,1 |
±3/ - |
|
15020, 15021 |
от 5 до 25 |
0,2 |
±3/ - | |
|
15061, 15071, 15101, 15111 |
от 5 до 25 |
0,2 |
±3/±3 | |
|
PRO 50 |
15002 |
от 10 до 50 |
0,1 |
±3/±3 |
|
15012, 15013, 15022, 15023 |
от 10 до 50 |
0,5 |
±3/ - | |
|
15062, 15072, 15102, 15112 |
от 10 до 50 |
0,5 |
±3/±3 | |
|
15042 |
от 10 до 50 |
5 |
±3/±3 | |
|
PRO 100 |
15003, 15043 |
от 20 до 100 |
0,5 |
±3/±3 |
|
15014, 15015, 15024, 15025 |
от 20 до 100 |
1 |
±3/ - | |
|
15063, 15073, 15103, 15113 |
от 20 до 100 |
1 |
±3/±3 | |
|
PRO 200 |
15004 |
от 40 до 200 |
1 |
±3/±3 |
|
15044, 15064, 15074, 15104, 15105, 15114, 15115 |
от 40 до 200 |
2 |
±3/±3 |
|
Модификация |
Артикул |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, IH1 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
15016, 15026 |
от 40 до 200 |
2 |
±3/ - | |
|
PRO 300 |
15005, 15045, 15065, 15075, 15106, 15116 |
от 60 до 300 |
2 |
±3/±3 |
|
PRO 340 |
15006, 15046, 15107, 15117 |
от 60 до 340 |
2 |
±3/±3 |
|
PRO 400 |
15007, 15047, 15108, 15118 |
от 80 до 400 |
5 |
±3/±3 |
Таблица 5 - Основные технические характеристики ключей Nortorque
|
Модификация |
Артикул |
Размер присоединительного квадрата, прямоугольника, цилиндра, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
MODEL 60 |
130101, 130111 |
9,5 |
377 |
0,81 |
|
130121, 130131 |
9x12** |
367 |
0,7 | |
|
130141, 130161 |
16* |
365 |
0,7 | |
|
MODEL 100 |
130103, 130113 |
12,7 |
431 |
0,95 |
|
130178 |
12,7 |
431 |
1,04 | |
|
130123, 130133 |
9x12** |
415 |
0,81 | |
|
130142, 130162 |
16* |
411 |
0,81 | |
|
MODEL 200 |
130104, 130114 |
12,7 |
528 |
1,15 |
|
130179 |
12,7 |
528 |
1,27 | |
|
130125, 130135 |
9x12** |
503 |
0,95 | |
|
130126, 130136 |
14x18** |
513 |
1,04 | |
|
130143, 130163 |
16* |
505 |
0,95 | |
|
MODEL 300 |
130105, 130115 |
12,7 |
675 |
1,65 |
|
130180 |
12,7 |
677 |
1,73 | |
|
130127, 130137 |
14x18** |
651 |
1,4 | |
|
130144, 130164 |
16* |
649 |
1,27 | |
|
MODEL 340 |
130106, 130116 |
12,7 |
781 |
1,85 |
|
130128, 130138 |
14x18** |
757 |
1,5 | |
|
* - размер присоединительного цилиндра ** - размер присоединительного прямоугольника | ||||
Таблица 6 - Основные технические характеристики серии Slimline
|
Модификация |
Артикул |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
SL0 RATCHET |
11087 |
9,5 |
252 |
0,46 |
|
11123 |
6,35 |
252 | ||
|
SL0 FEMALE |
11122 |
9x12** |
237 | |
|
SL0 FIXED HEAD |
11125 |
9,5 |
245 | |
|
SL0 SPIGOT |
11126 |
16 |
237 |
Продолжение таблицы 6
|
Модификация |
Артикул |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
SL0 P-TYPE |
11085, 11085P |
6,35 |
252 |
0,46 |
|
11089, 11089P |
9,5 |
245 | ||
|
11086, 11086P |
9,5 |
252 | ||
|
11090, 11090P |
16* |
237 | ||
|
11088, 11088P |
9x12** |
237 | ||
|
* - размер присоединительного цилиндра ** - размер присоединительного прямоугольника | ||||
Таблица 7 - Основные технические характеристики ключей TT
|
Модификация |
Артикул |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
TTf 20 |
13836, 13837 |
9,5 |
259 |
0,6 |
|
TTfth 20 |
13839, 13840 |
9x12** |
246 |
0,46 |
|
13847, 13848 |
9x12** |
357 |
0,7 | |
|
TTi20 |
13830, 13832 |
6,35 |
267 |
0,6 |
|
13831, 13833, 13900, 13904 |
9,5 | |||
|
13901, 13905 |
12,7 | |||
|
TTi50 |
13841, 13843 |
6,35 |
377 |
0,81 |
|
13842, 13844, 13902, 13906 |
9,5 | |||
|
13903, 13907 |
12,7 | |||
|
* - размер присоединительного цилиндра ** - размер присоединительного прямоугольника | ||||
Таблица 8 - Основные технические характеристики ключей Professional
|
Модификация |
Артикул |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
MODEL 5 |
13001 |
6,35 |
190 |
0,15 |
|
MODEL 5 P-TYPE |
13004 |
6,35 |
181 |
0,15 |
|
60 P-TYPE |
13051, 13051P |
9,5 |
340 |
0,7 |
|
11164, 11164P |
9,5 |
332 |
0,7 | |
|
13052, 13052P |
12,7 |
346 |
0,81 | |
|
11171, 11171P |
12,7 |
332 |
0,7 | |
|
11167, 11167P |
16* |
325 |
0,7 | |
|
11170, 11170P |
9x12** |
329 |
0,7 | |
|
100 P-TYPE |
13053, 13053P |
9,5 |
385 |
0,81 |
|
11138,11138P |
9,5 |
405 |
0,81 | |
|
13054, 13054P |
12,7 |
393 |
0,81 | |
|
11139, 11139P |
12,7 |
405 |
0,81 |
Продолжение таблицы 8
|
Модификация |
Артикул |
Размер присоединительного квадрата, мм |
Габаритные размеры (Длина), мм не более |
Масса, кг, не более |
|
100 P-TYPE |
11143, 11143P |
16* |
372 |
0,7 |
|
11150, 11150P |
9x12** |
375 |
0,7 | |
|
200 P-TYPE |
13055, 13055P |
12,7 |
489 |
1,15 |
|
11140, 11140P |
12,7 |
514 |
1,15 | |
|
11144, 11144P |
16* |
465 |
0,95 | |
|
11151,11151P |
9x12** |
465 |
0,95 | |
|
11152, 11152P |
14x18** |
476 |
0,95 | |
|
300 P-TYPE |
13056, 13056P |
12,7 |
776 |
1,4 |
|
11117, 11117P |
16* |
765 |
1,3 | |
|
11153,11153P |
14x18* |
614 |
1,3 | |
|
400 P-TYPE |
13057, 13057P |
19,05 |
768 |
2,3 |
|
13068, 13068P |
14x18** |
750 |
2,1 | |
|
PRO 15 |
15008, 15018 |
6,35 |
254 |
0,35 |
|
15009, 15019 |
9,5 |
254 |
0,35 | |
|
15060, 15070 |
16* |
256 |
0,35 | |
|
15100, 15110 |
9x12** |
251 |
0,35 | |
|
PRO 25 |
15010, 15020 |
6,35 |
254 |
0,35 |
|
15011, 15021 |
9,5 |
254 |
0,35 | |
|
15061, 15071 |
16* |
256 |
0,35 | |
|
15101, 15111 |
9x12** |
251 |
0,35 | |
|
PRO 50 |
15002, 15042, |
9,5 |
385 |
0,81 |
|
15012, 15022 |
9,5 |
376 |
0,81 | |
|
15013, 15023 |
12,7 |
376 |
0,81 | |
|
15062, 15072 |
16* |
370 |
0,7 | |
|
15102, 15112 |
9x12** |
374 |
0,7 | |
|
PRO 100 |
15014, 15024 |
9,5 |
422 |
0,92 |
|
15015, 15025 |
12,7 |
422 |
0,92 | |
|
15003, 15043 |
12,7 |
445 |
1,04 | |
|
15063, 15073 |
16* |
417 |
0,81 | |
|
15103, 15113 |
9x12** |
420 |
0,81 | |
|
PRO 200 |
15004, 15044 |
12,7 |
540 |
1,25 |
|
15016, 15026 |
12,7 |
535 |
1,15 | |
|
15064, 15074 |
16* |
512 |
1,04 | |
|
15104, 15114 |
9x12** |
508 |
1,04 | |
|
15105, 15115 |
14x18** |
520 |
1,15 | |
|
PRO 300 |
15005, 15045 |
12,7 |
682 |
1,6 |
|
15065, 15075 |
16* |
654 |
1,4 | |
|
15106, 15116 |
14x18** |
655 |
1,4 | |
|
PRO 340 |
15006, 15046 |
12,7 |
788 |
1,75 |
|
15107, 15117 |
14x18** |
761 |
1,5 | |
|
PRO 400 |
15007, 15047 |
19,05 |
789 |
2,2 |
|
15108, 15118 |
14x18** |
764 |
2 | |
|
* - размер присоединительного цилиндра ** - размер присоединительного прямоугольника | ||||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 25 до 75 |
|
- атмосферное давление, кПа |
от 86,0 до 106,0 |
