Сведения о средстве измерений: 83350-21 Трансформаторы напряжения

Номер по Госреестру СИ: 83350-21
83350-21 Трансформаторы напряжения
(НКФ-220 II У1)

Назначение средства измерений:
Трансформаторы напряжения НКФ-220 II У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 08.10.2021
Срок свидетельства -
Номер записи - 184736
ID в реестре СИ - 1393611
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220 II У1,

Производитель

Изготовитель - ОАО "ЗЗВА"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1248 дн.

Приказы РСТ, где упоминается данный тип СИ

№2180 от 2021.10.05 Об утверждении типов средств измерений

№2971 от 2022.11.25 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ-220 II У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "ЗЗВА"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82929-21

Трансформаторы тока, ТФЗМ 220Б-III У1
ОАО "ЗЗВА" (УКРАИНА )
ОТ
МП
4 года
82931-21

Трансформаторы тока, ТФЗМ
ОАО "ЗЗВА" (УКРАИНА )
ОТ
МП
4 года
83192-21

Трансформатор напряжения, НКФ-М-330 I У1
ОАО "ЗЗВА" (УКРАИНА )
ОТ
МП
4 года
83350-21

Трансформаторы напряжения, НКФ-220 II У1
ОАО "ЗЗВА" (УКРАИНА )
ОТ
МП
4 года
83424-21

Трансформаторы напряжения, НКФ-110
ОАО "ЗЗВА" (УКРАИНА )
ОТ
МП
4 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НКФ-220 II У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • НКФ-220 II У1
  • 3 0 3 0 3 0 3
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • НКФ-220 II У1
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения (НКФ-220 II У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-220 II У1

    Техническая документация изготовителя

    Изготовитель

    Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры»
    (ОАО «ЗЗВА»), Украина
    Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13
    Телефон: +38 (061) 220-63-00
    Факс: +38 (061) 220-63-00
    Web-сайт: www.zva.zp.ua
    E-mail: office@zva.zp.ua

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения однофазные, индуктивные, масляные, наружной установки, в фарфоровой покрышке.

    Трансформаторы напряжения выполнены по каскадной схеме - двухблочные.

    Каждый блок трансформатора имеет свою активную часть и обмотки с электростатическими экранами. Активная часть помещена в фарфоровую покрышку, заполненную трансформаторным маслом.

    Опорой трансформатора (блока) является цоколь, на который монтируются активная часть и фарфоровая покрышка. Цоколь имеет маслосливное устройство, коробку вторичных выводов, кабельную муфту, бобышки заземления и табличку с техническими данными.

    Магнитопровод изготовлен из пластин анизотропной холоднокатаной электротехнической стали.

    Конструкция обмоток - цилиндрическая, многослоевая.

    Изоляция трансформатора напряжения выполнена из изоляционной трансформаторной бумаги, высушенной под вакуумом и пропитанной трансформаторным маслом.

    Электропроводящие экраны на обмотках и магнитопроводах улучшают устойчивость трансформаторов напряжения против ударных атмосферных перенапряжений и снижают уровень частичных разрядов.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220 II У1 зав. № 3563, 3573, 3575.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

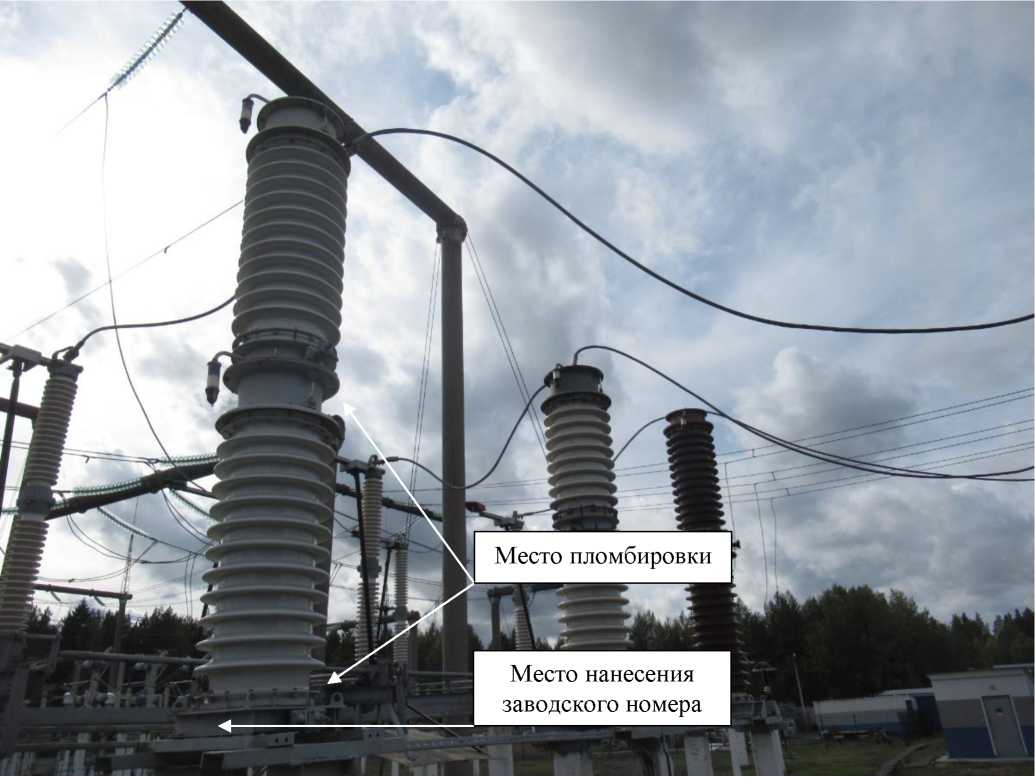

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
